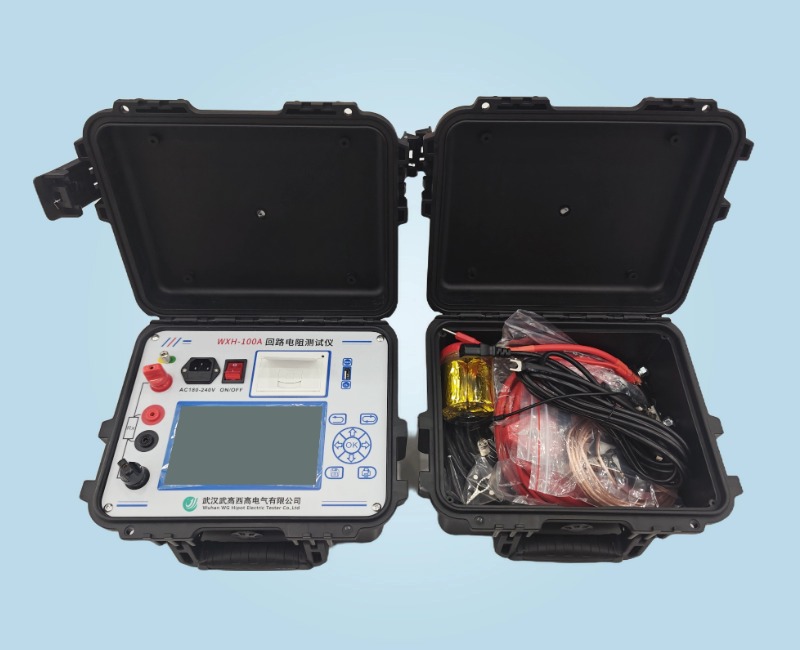

WXHL-100A 回路电阻测试仪

一、产品简介

最新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件：回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量（隔离）开关、断路器等接触电阻的测量电流不小于直流100A，最小电流维持时间不低于600S的规定，确保试验结果准确。

WXHL-100A 回路电阻测试仪操作面板采用人体工学设计，符合操作习惯，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量。

测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻，测试结果用大屏幕液晶TFT彩屏显示，并有数据存储、输出打印、时间设置等功能，有50A、100A档位供用户选择；自定义测试时间，最大设定时间600S,是十分稳定的接触电阻测试仪，性能超过进口大电流微欧计。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

二、技术参数

测量范围：  0-50mΩ

分辨率：  0.1μΩ

测量准确度： ±（读数×0.5%+1μΩ）

试验电源：  恒流限压，约5.0V

试验电流：  直流50/100A

试验电流精度： ±5%

测量时间：  10-600秒可设置

专用测试线： 电阻<20mΩ

充电电源：输入180V~240VAC，50Hz/60Hz，

数据存储:  存储100组测量数据

工作环境：  温度-10~50℃  湿度≤90%

主机重量：  约5.1kg（不含线缆）

主机体积：  320mm×255mm×175mm
