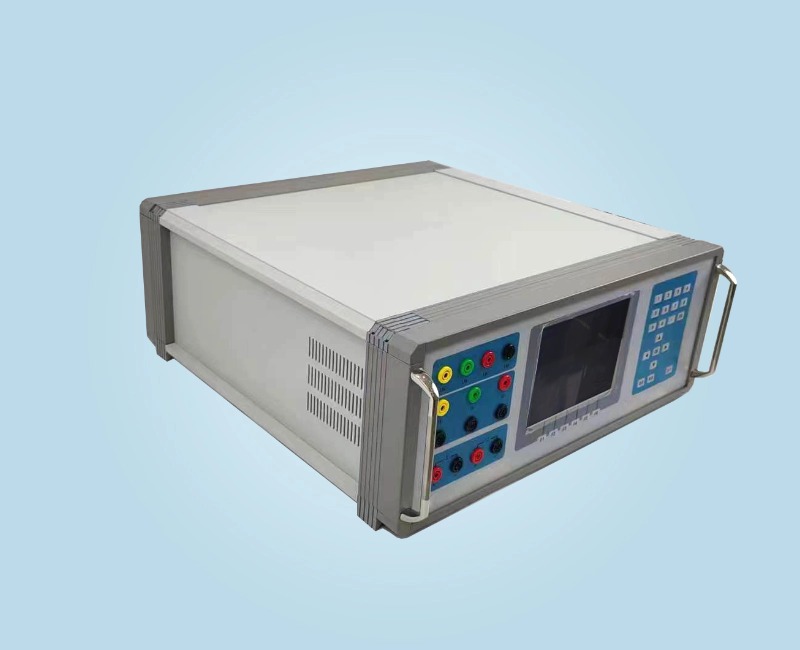

WXDO-20A 交直流电表变送器校验装置

一、产品概述

WXDO-20A 交直流电表变送器校验装置是按照检定规程 JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、 JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 596-2012、JJG 307-2006 的要 求而设计的三相表源一体化装置。

装置中表的核心技术用的是数字信号处理器（DSP）和 16 位高速 模数转换器组成的高精度工频交流采集器；源的信号部分用的是 DSP 和 16 位高速数模转换器组成 可控制的正弦波、畸变波信号源。

装置具有精度高、工作稳定可靠、操作方便灵活等特点。

二、主要功能及特点

2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因 数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．2 可自动检验电测量变送器（电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．3 电源部分可生成具有 2～31 次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

2．4 功放的工作频带为 40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

2．5 设有 USB 通讯接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。

2．6 设有大容量的非易失性存贮器，可存贮 300 块被检仪表的检测原始数据，以供查阅和上传。

2．7 可按电能表检测负荷点或自选点进行电能表校验。

三、主要技术指标

3．1 交流电压量程：50V、100V、200V、400V、600V，最大输出容量：20VA；

3．2 交流电流量程：0.5A、1A、2.5A、5A、10A、20A   最大输出容量：20VA；

3．3 交流电压、电流调节范围 0～130% FS， 调节细度 5×10 -5；

3．4 工频交流电压、电流准确度：0.05% FS；

3．5 有功功率（50V～400V）准确度：0.05% FS；

3．6 无功功率（50V～400V）准确度：0.1% FS；

3．7 电流对同名相电压的相位准确度：0.05 0；

3．8 频 率：调节范围 45～65Hz，调节细度 0.001Hz，调定值准确度 0.01Hz；

3．9 相 位：调节范围 0～359.99 0， 调节细度 0.01 0；功率因数：调节范围 0～±1，调节细度 0.0001；调定值准确度 0.0005；

3．10 交流电压、电流输出波形失真度 ≤0.3%；

3．11 交流电压、电流及功率输出稳定度：≤0.02% FS /60s；

3．12 谐波 2～31 次，幅度 0～40%，各次谐波相位细度 0.01 0·N（N 为谐波次数）；

3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V：最大输出容量 20W；

3．14 直流电流量程 0.5A、1A、2.5A、5A、10A、20A 最大输出容量 20W；

3．15 直流电压、电流调节范围 0～120% FS（1000V 量程 0～105% FS），调节细度 5×10 -5；3

3．16 直流电压、电流输出稳定度：≤0.02% FS /60s（峰－峰值）；

3．17 直流电压调定值准确度：0.05% FS；

3．18 直流电流调定值准确度：0.1% FS；

3．19 直流 75mV 输出（负载≥5Ω）准确度：0.1% FS；

3．20 直流测量准确度（用于变送器输出测量） ：0.02% FS（电压 0～±24V，电流 0～±24mA）；直流电压测量量程 1V、5V、10V、20 V；直流电流测量量程 1mA、2.5mA、5mA、10mA、20mA；

3．21 电能表测量（50V～400V）综合误差 0.05% （脉冲输出：三相额定值=6Hz）；

3．22 工作电源：单相 220V±10%，50Hz±5%；

3．23 使用环境：温度 20 0C±10 0C， 相对湿度≤85%RH；

3．24 体积重量：约 460×460×175mm 3，20kg（豪华型机箱 24kg）。
