一、概  述

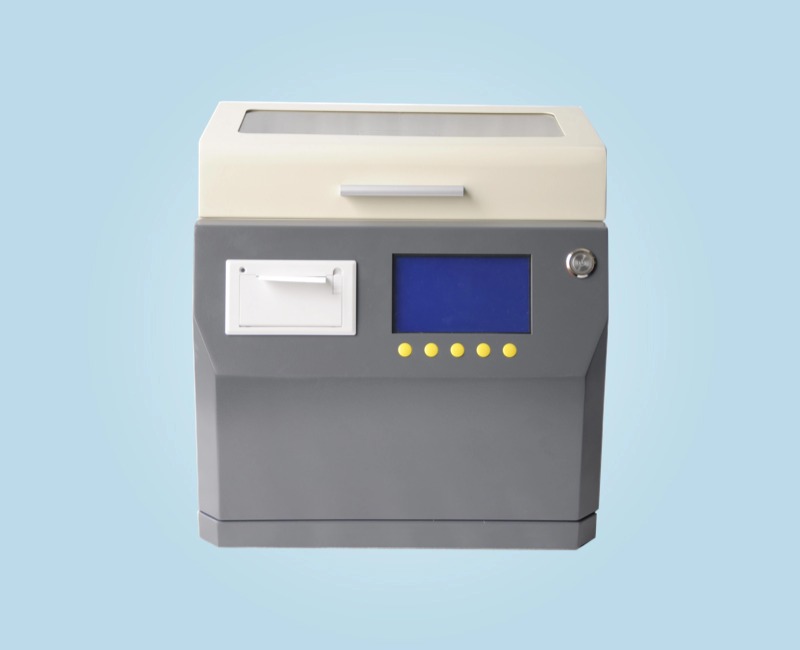

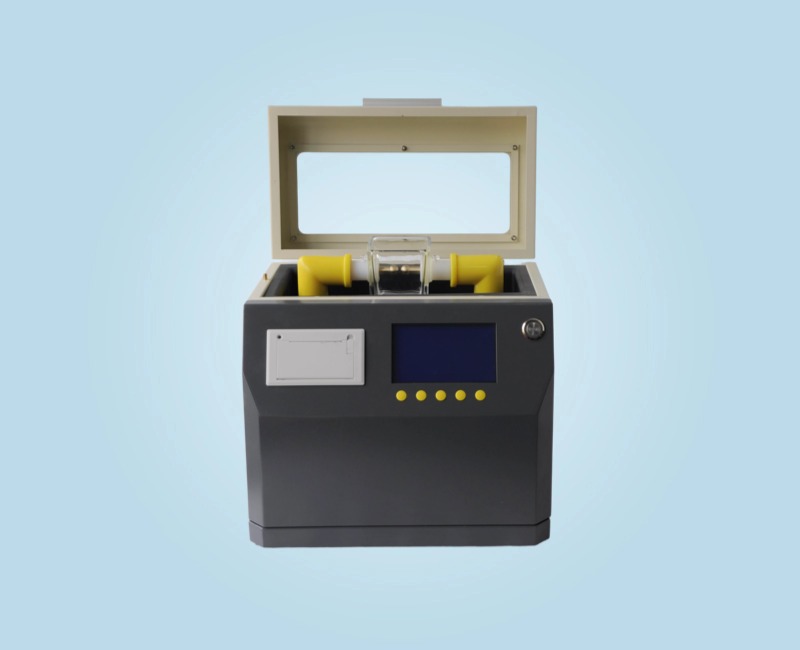

WXIIJ-70D 锂电池单杯绝缘油介电强度测试仪是我公司全体科研技术人员，依据国家标准GB507-1986及IEC60156国际标准的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。为满足不同用户的需求，该系列仪器可分为单杯三杯及多杯等型号。仪器操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。仪器采用锂电池供电，现场无需外接电源方可进行试验。

二、仪器特点

1. 仪器采用大容量单片机控制，工作稳定可靠；

2. 仪器内设宽范围看门狗电路杜绝了死机现象；

3. 多种操作选择，仪器程序设有GB507-1986、GB507-2002两种国家标准方法、行业标准DL/429、国际标准IEC156及自定义操作，可选标准有10个，满足国际大部分国家的需求；

4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；

5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；

6. 频率可根据客户需求设定，50/60Hz转换，满足不同客户的需求；

7. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；

8. 内置锂电池，无需外接电源，48小时电源支持。便携式结构，易于移动，户内外使用均很方便。频率可调，国内外用户均可无限制使用；

9.标配232通讯接口

三、技术指标

1. 升压器容量    1.5 kVA

2. 升压速度     0.5kV/s-5.0kV/s（每0.5递增）十档任选

                       误 差  0.2kV/s

3. 输出电压     0～70 kV（可选）

4. 电压精度     ±（2%读数+2字）

5. 电源畸变率   ＜1%

6. 电极间隙     标准2.5 mm

7. 试验次数     6 次（1—10次可选）

8. 静放时间     900S(0-5900 S可选）

9.间隔静止时间  300S(0-5900S可选）

10.搅拌时间     15S（0-240S可选或常开/常关）

11.显示方式     大屏幕液晶汉字显示

12.外形尺寸     长360mm；宽300mm； 高360 mm

13.仪器重量     22 kg

四、使用条件

1. 环境温度     0～40℃

2. 相对湿度     ≤ 85%

3. 工作电源     AC 220V ± 20%

4. 电源频率     50 Hz ± 5 Hz

5. 功率消耗    ＜200 W
