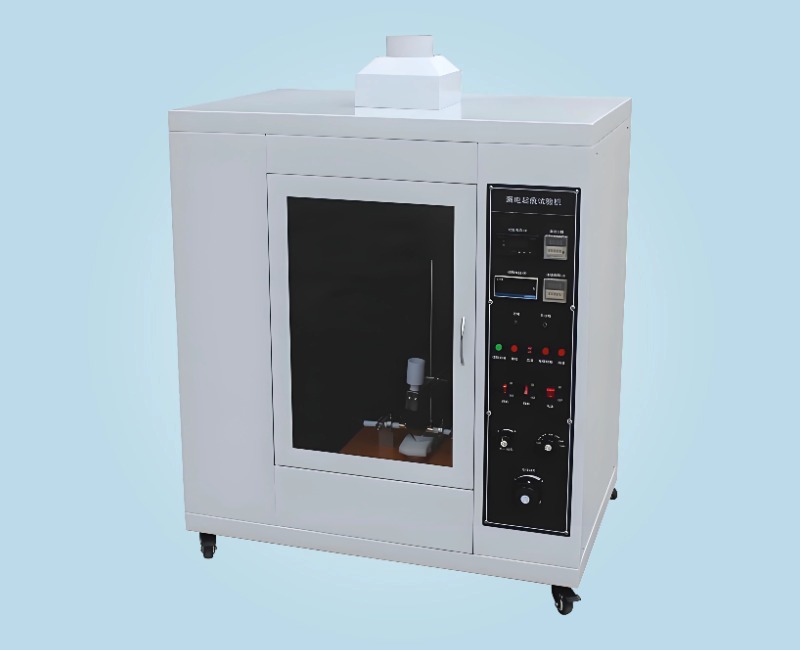

WXLH-B 漏电起痕试验机

一、概述

WXLH-B 漏电起痕试验机是按标准 IEC60112、UL746A、ASTMD3638、GB4207、GB4706 等要求设计制造的专用检测仪器，主要用于测定电工电子产品、家用电器的固体电气绝缘材料及其材料模拟在潮湿条件下在电场作用下表面暴露于含杂质的水时的漏电起痕指数和耐漏电起痕指数。

漏电起痕试验仪又被称为燃烧试验机，耐漏电起痕指数被作为一个判定标准和方法,用于材料和成品构件的质量控制。相比漏电起痕指数主要用于对材料性能的基本描述和比较。这一燃烧试验可以将抗漏电性相对较差的材料和那些具有中等或较好的抗漏电性的材料区别开来。

二、技术规格

1、主要技术参数：

 a：空气环境：0~40°C；

 b：相对湿度：≤80%；

 c：无明显振动及腐蚀性气体的场所；

2、工作电压：AC220V±2%，50HZ±1%，1KVA；

3、试验电压：100~600V(可订制 1000V)连续可调数显，电压表显示值最大误差：1.5%，显示值为:r.m.s；

4、延时电路：试验回路在(0.5±10%)A(r.m.s)或更大电流时延时（2±10%）S 后动作；

5、电极：

a: 4 ㎜×2 ㎜矩形铂金电极

b: 电极符合 IEC60112 图 B.1 的尺寸要求：（4±0.1）㎜×(2±0.1)㎜×(≥12)㎜,其中一端凿尖角度为(30±2)°(即试验端呈 30°±2°斜角),凿尖平面宽度为 0.01 ㎜~0.1 ㎜;

① 电极间所成角度为 60°±5°,间距为(4±0.1 ㎜);

②对样品压力为:1.00N±0.05N；

6、滴液系统：

a: （30±5）秒（开启滴液时间 30S+开启滴液持续时间 2S）自动计数、数显（可预置），50 滴时间：（24.5±2）min;

b: 滴液针嘴到样品表面高度:35 ㎜±5 ㎜(附一个量规作测量参考);

c: 滴液计量:50 滴:1 毫升~2 毫升（附计量杯一个）

7、短路电流：两电极短路时的电流可调至(1±0.1)A,数显±1%,电流表显示值为真有效值(r.m.s);短路电流在1.0±0.1A时，电压下降应不超过10%

8、仪器外形尺寸（宽*高*深）：1000*1150*650 ㎜（0.5 立方）

9、配氯化氨一瓶（500 克）
