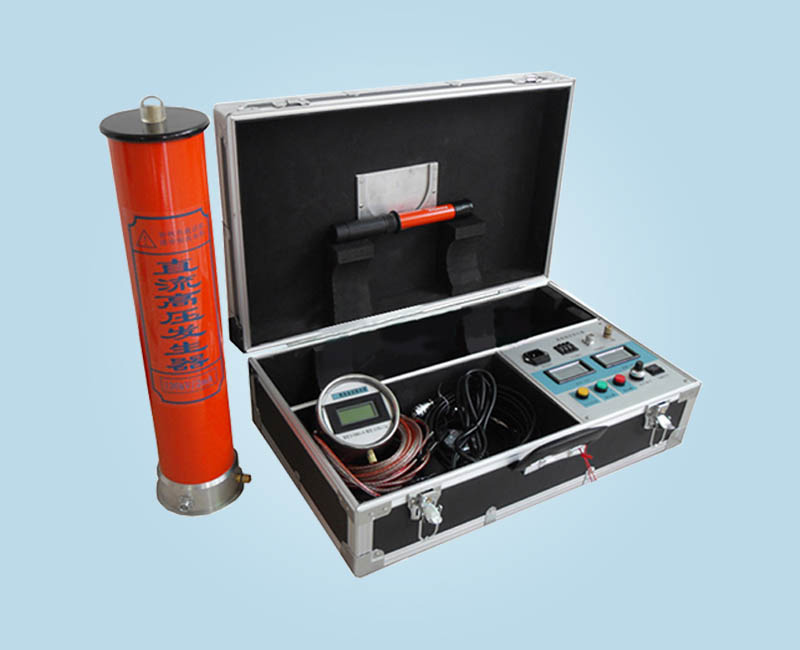

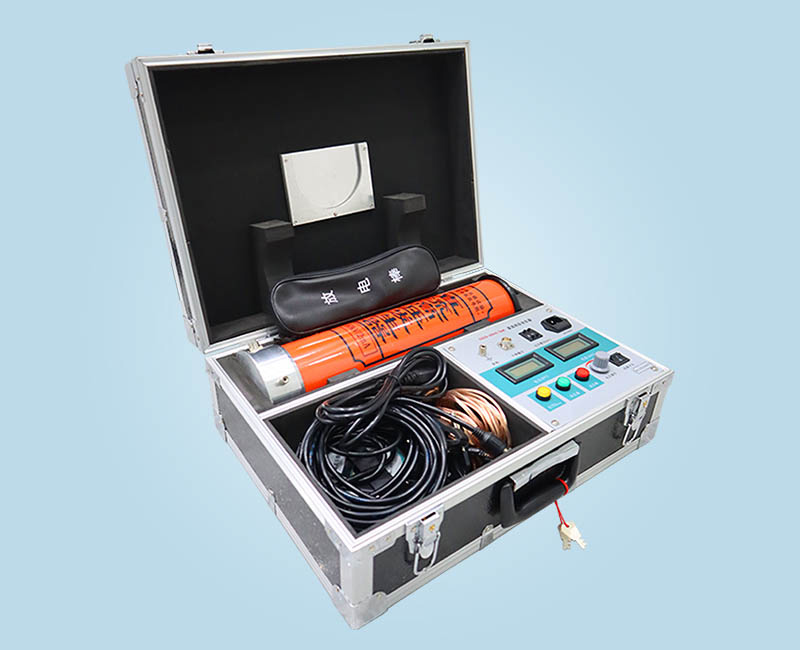

WXZG系列直流高压发生器
产品分类： 直流耐压试验设备
熔喷布静电发生器、无纺熔喷布静电发生器、熔喷布高压静电发生器、熔喷布静电除尘发生器、驻级熔喷布静电除尘发生器熔喷布专用静电发生器 1、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.7
订购热线：15172499955
立即咨询★ 产品介绍
WXZG-II系列直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、设计、制造的产品——便携式直流高压发生器，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
WXZG-II系列直流高压发生器采用高频倍压电路，率先应用PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
★ 产品特点
l体积更小、重量更轻、更美观、更可靠、操作简便。
l按免维修设计，耐用，不怕连续对地直接短路放电。
l精度高、测量准确。
l电压调节稳定度高，升压过程平稳，调节精度高。
l自动保护电路功能强，保护完善可靠，使操作安全。
l方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
l倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
l底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
★ 技术参数
规 格技术参数 | 60/2 | 100/2 | 120/2 | 160/2 | 180/2 | 200/2 | 250/2 | 100/200 | 200/300 |
输出电压(kV) | 60 | 100 | 120 | 160 | 180 | 200 | 250 | 100/200 | 200/300 |
输出电流(mA) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3/2 | 3/2 |
输出功率(W) | 120 | 200 | 240 | 320 | 360 | 400 | 500 | 400 | 600 |
充电电流(mA) | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 4.5/3.0 | 4.5/3.0 |
机箱重量(kg) | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.4 | 4.5 | 4.5 | 8.1 |
倍压筒高度(mm) | Φ80×500 | Φ80×620 | Φ80×770 | Φ80×770 | Φ110×770 | Φ110×770 | Φ110×820 | Φ110×800 | Φ110×1350 |
倍压重量(kg) | 6.3 | 6.8 | 6.8 | 7.2 | 7.2 | 7.2 | 7.6 | 7.5 | 12.6 |
高压极性 | 负电压极性,零电压启动,连续可调。 | ||||||||
工作电源 | AC 220V±10%;50Hz | ||||||||
电压测量误差 | 1.0%（满度）±1个字, 分辨率0.1%kV | ||||||||
电流测量误差 | 1.0%（满度）±1个字, 分辨率0.1%uA | ||||||||
过压整定误差 | ≤1.0% | ||||||||
0.75切换误差 | ≤0.5% | ||||||||
波纹系数 | ≤1.0% | ||||||||
电压稳定度 | 随机波动,电源电压变化±10%时≤0.5% | ||||||||
工作方式 | 间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟 | ||||||||
环境温度 | -15℃～50℃ | ||||||||
相对湿度 | 当温度为25℃时，不大于90%(无凝露) | ||||||||
海拔高度 | 2500米以下 | ||||||||
