WXHL-200S 手持式回路电阻测试仪

★概述

该仪器是根据中华人民共和国最新电力执行标准DL/T845.4- 2019有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该测试装置适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其他需要大电流、微电阻测量的场合。仪器测量数据准确，性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

该仪器支持传统回路电阻测试。传统回阻模式需要拆解被测开关两侧接地排的其中一侧，以避免地网分流的影响。

主要特点

1，采用高亮7寸彩色液晶屏，显示清晰，人机界面友好，阳光下可视。

2，整机由高速芯片控制，自动化程度高，操作简单。

3，输出电流最大可达200A，测试速度快，测量精度高。

4，保护功能齐全，具有过流、短路、过热保护功能。

过热保护：电池过热及功率器件保护，门限：70℃；

电池过放保护：电池一格电量将进入电池保护模式，禁止所有测试。

5，内置大容量非易失性存储器，可存储512组数据，支持查阅和导出。

6，内置高精度时钟，实时显示时间。

7，具有U盘存储功能。

8，语音播报功能，测试完毕后自动播报测量结果。

★技术指标

测试电流：50A/100A/150A/200A可调

量程： 5μΩ～25mΩ(50A);

5μΩ～10mΩ(100A);

5μΩ～5mΩ(150A);

5μΩ～2mΩ(200A)。

最小分辨率：0.01μΩ

测量时间：50A档：快速/5s/10s/30s/60s可选

100A档：快速/5s/10s/30s可选

150A档：快速/5s/10s可选

200A档：快速/5s可选

测量精度：±(示值×0.5%+0.2μΩ)；

使用温度：-10℃～50℃。

相对湿度：≤90%RH，不结露。

供电方式：内置锂电池，充电电压DC12.6V。

主机尺寸：235mm×165mm×75mm

主机重量：2.0kg

★仪器介绍

该仪器的测试主机是由功率电源和测量模块等组成的。

3.1  仪器面板介绍

主机正面示意图

面板示意图

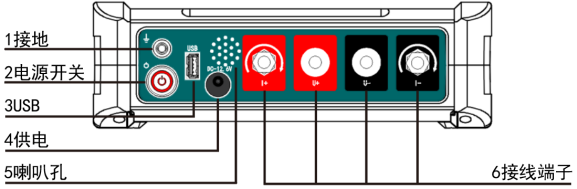

1) 接地：使用过程中请保证仪器可靠接地；

2) 电源开关：仪器整机的电源开关；

3) USB：连接U盘，导出历史数据；

4) 供电：仪器供电接口；

5) 喇叭孔：仪器语音播报位置，请勿遮挡。

6) 接线端子：仪器电流输出线以及电压测试线连接端子，仪器测量前请保证接线正确；

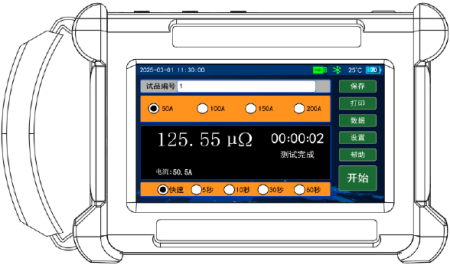

7) 显示器：触控液晶屏，仪器操作显示界面。

    3.2  档位模式介绍

传统回阻模式可选50A档位、100A档位、150A档位、200A档位，对应相应的输出电流档位，在这四个模式下可以选择测量时间。
