WXHL-200D手持带电接地回路电阻测试仪

★概述

该仪器是根据中华人民共和国电力执行标准DL/T845.4- 2019有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该测试装置不仅适用于高压开关接触电阻（回路电阻）的高精度测量，而且支持单端和双端接地测试技术，可免除拆解接地回路，测试过程安全高效。双端接地能够有效防止感应电产生，降低触电风险，为运维人员提供可靠的安全保障。仪器测量数据准确，性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

主要特点

1，采用高亮7寸彩色液晶屏，显示清晰，人机界面友好，阳光下可视。

2，整机由高速芯片控制，自动化程度高，操作简单。

3，输出电流最大可达200A，测试速度快，测量精度高。

4，集成“传统回阻模式”和“智能测试模式”，满足不同应用需求。

5， “智能测试模式”无需拆解接地排，依然可以精确测量开关回路电阻，省时省力，大大缩减现场工作量，同时消除了“假接地”问题带来的人身和设备安全隐患。

6，保护功能齐全，具有过流、短路、过热保护功能。

过热保护：电池过热及功率器件保护，门限：70℃；

电池过放保护：电池一格电量将进入电池保护模式，禁止所有测试。

7，内置大容量非易失性存储器，可存储512组数据，支持查阅和导出。

8，内置高精度时钟，实时显示时间。

9，具有U盘存储功能。

10，语音播报功能，测试完毕后自动播报测量结果。

★技术指标

1  主机技术指标

测试电流：50A/100A/150A/200A可调（智能测试模式固定200A）

量程： 5μΩ～25mΩ(50A);

5μΩ～10mΩ(100A);

5μΩ～5mΩ(150A);

5μΩ～2mΩ(200A)。

最小分辨率：0.01μΩ

测量时间：50A档：快速/5s/10s/30s/60s可选

100A档：快速/5s/10s/30s可选

150A档：快速/5s/10s可选

200A档：快速/5s可选

智能测试档：不可选，测量时间不超过5s

测量精度：传统回阻模式：±(示值×0.5%+0.2μΩ)；

智能测试模式：±(示值×2%+0.5μΩ)。

使用温度：-10℃～50℃。

相对湿度：≤90%RH，不结露。

供电方式：内置锂电池，充电电压DC12.6V。

主机尺寸：235mm×165mm×75mm

主机重量：2.0kg

2  钳表技术指标

测量方式：钳形霍尔，非接触测量。

测量范围：DC 0～600A。

测量精度：±(示值×2%+0.5A)。

分辨率：DC 0.01μΩ。

显示方式：液晶。

供电方式：内置锂电池供电。

钳口尺寸：Φ68mm。

★仪器介绍

该仪器由测试主机和无线钳表组成，测试主机是由功率电源和测量模块等组成的仪器，无线钳表主要用于测量回路实际电流或被测设备对地分流。

1  仪器面板介绍

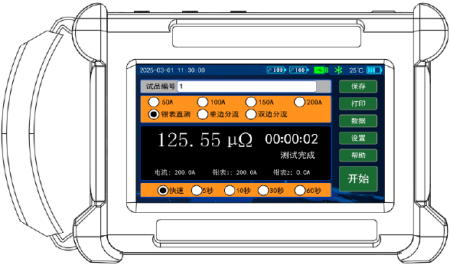

主机正面示意图

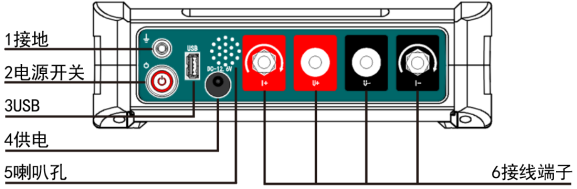

面板示意图

1) 接地：使用过程中请保证仪器可靠接地；

2) 电源开关：仪器整机的电源开关；

3) USB：连接U盘，导出历史数据；

4) 供电：仪器供电接口；

5) 喇叭孔：仪器语音播报位置，请勿遮挡。

6) 接线端子：仪器电流输出线以及电压测试线连接端子，仪器测量前请保证接线正确；

7) 显示器：触控液晶屏，仪器操作显示界面。

2  无线钳表介绍

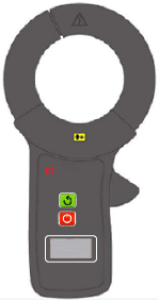

无线钳表效果图及面板布局

上图所示为无线钳表效果图及面板布局，面板上的各个按键功能说明如下：

按键：归零按键，对无线钳表电流进行调零；

按键：无线钳表开关机按键。

无线钳表电流显示页面

图示为无线钳表液晶页面，说明如下：

Ø 1当前剩余电量：显示无线钳表内部电池的剩余电量；

Ø 2被测电流大小：显示当前被测电流大小，单位为A；

Ø 3钳表编号：1#表示钳表CT1，2#表示钳表CT2。

需要特别说明的是：

1) 无线钳表有方向，电流从正面流入钳表的方向为电流正方向；

2) 无线钳表只能测试直流电流，测量范围为 DC0~±600A，超过量程可能损坏钳表；

3) 钳表偏差大时，可以在设置界面进行校准操作。

3  档位模式介绍

1) 智能测试模式

智能测试模式包括钳表直测档位、单边分流档位、双边分流档位，该模式下对应输出电流档位200A。在钳表直测档位下可直接使用钳表测出主回路电流，从而测得回路电阻；在另外两个档位下利用钳表测出支路分流，也可以测得回路电阻，在此过程中不需要拆解接地排。处于这三种档位时仪器测量时间不超过1分钟。

2) 传统回阻模式

传统回阻模式可选50A档位、100A档位、150A档位、200A档位，对应相应的输出电流档位,在这四个模式下可以选择测量时间。
