WXHL-100S 回路电阻测试仪

一、概述
1.1、产品简介
本产品是我公司根据IEC标准及国家有关规定，精心研制的高精度、数字化电阻检测仪器，可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

1.2、功能特点
1)整机由高速单片机控制，自动化程度高，操作简便。
2)480*270真彩液晶触屏，强光下清晰显示，触屏/按键两用。
3)RS232（选配）和USB接口，可和计算机通讯以及带有U盘存储功能。

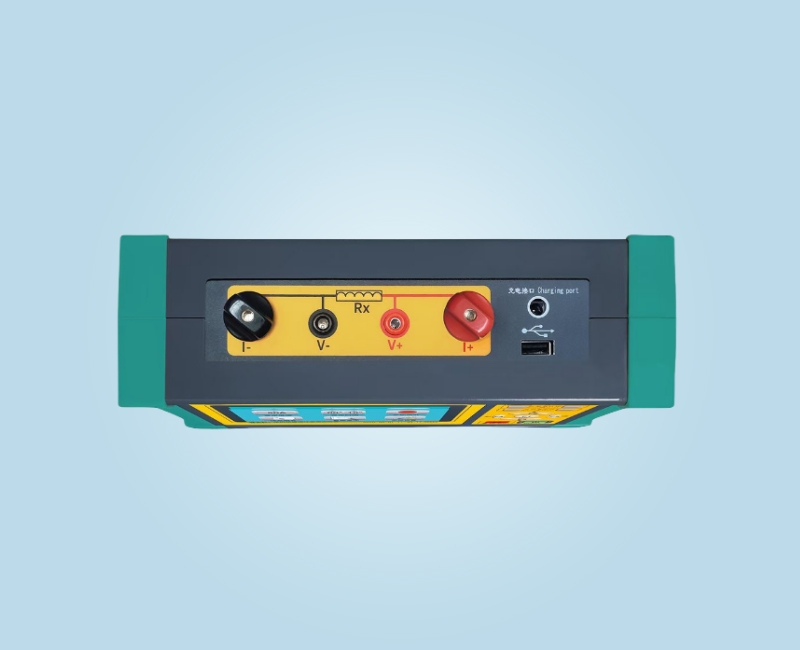

4)采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
5)响应速度快，测量数据稳定，测试过程中自动刷新数据。
6)智能化功率管理技术，有效减轻仪器内部发热，节约能源。
7)保护功能完善，性能更可靠。
8)不掉电时钟及不掉电存储器，可永久保存数据。
9)五分钟内无操作，自动关机。手持式设计，体积小，重量轻，内部锂电池组供电，方便使用。

1.3、技术指标

二、使用注意事项
2.1、安全措施
1)使用本仪器前一定要认真阅读本手册。
2)禁止在雨淋、腐蚀气体、尘埃过浓的环境中使用，避免损坏仪器。
3)禁止在易燃易爆气体环境中使用，避免电火花引发事故。
4)本仪器属于高精密设备，应避免剧烈振动。
5)操作者应具备一般电气设备或仪器的使用常识。
6)对仪器的维修、维护和调整应由专业人员进行。
7)请勿在高温、潮湿，有结露可能的场所长时间放置。
8)未经本公司许可，请勿拆卸仪器。如因擅自拆卸导致功能失效，不予免费保修和退换（收取成本费），因此造成人身及财产伤害，本公司概不负责。

2.2、注意事项
1)严禁测量带电试品：测量前请将被测试品脱离其他电源。
2)测试过程中，严禁移动测试夹，严禁断开测试线路或供电线路。
3)严禁测量感性负载，否则会造成仪器损坏或安全事故。
4)测试完毕后，先按复位键，等仪器返回主界面方可关闭电源，最后拆除测试线。
5)仪器出现异常情况时，先按复位键，再关机，检查接线，排除故障。
6)测试钳与被测物连接时，由于引出端长期裸露在空气中，表面覆盖了一层氧化膜，可用力的扭动几下测试钳以划破氧化膜保证连接良好。
