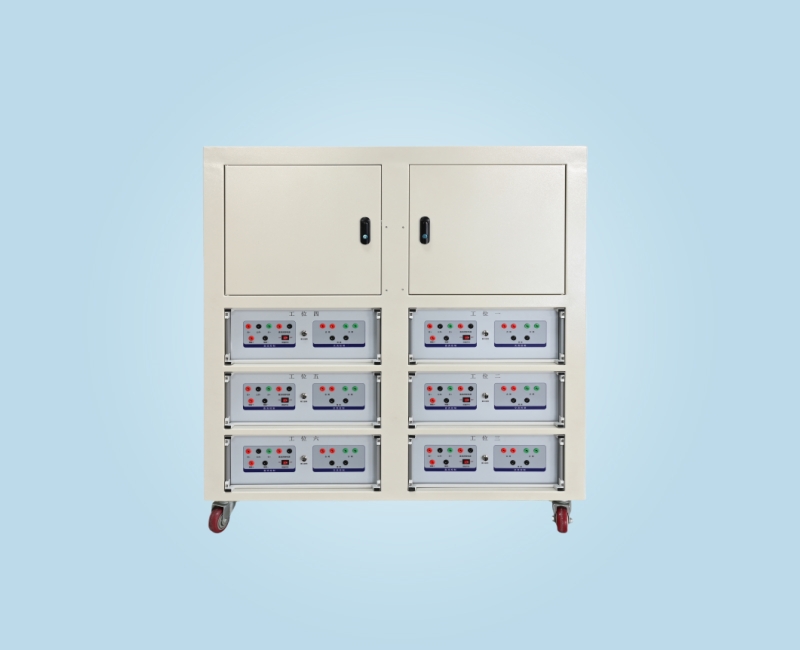

WXMH系列高压开关磨合试验系统

一、产品概述

WXMH系列高压开关磨合试验系统针对断路器（高压开关）、接触器（只有合闸线圈）的磨合测试而设计。该系统采用成熟的工业电脑，windows10专业版软件，500G硬盘，数据海量存储，15寸触摸屏，配备鼠标和键盘操作，界面人性化设计，参数设定直观，操作简便。模块化集成设计，同时可以磨合6台（可扩展8台）。采用了新研发的开关电源，重量轻，进口大功率IGBT控制，高低电压转换响应快，电压输出精准，工作效率得到极大提高。克服了以往使用时间继电器进行磨合，控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了高压开关的完好性，克服了使用工频调压器笨重，不同电压输出时调压慢，电压误差大，在低电压时功率不足无法合分的问题。

二、主要功能
1、操作功能：可以按预设的参数进行单分、单合、合分、分合、分合分等磨合试验。按断路器类型可分普通（有合、分闸控制线圈）、接触器（单控制线圈）两个模式。
2、具有记忆功能，当开关老化次数未达到设定次数，因意外断电等故障中断时，下次试验可以选择上次断点位置继续试验，也可以选择重新试验(复位清零)。
3、分、合间隔时间整定范围：1-999秒，精准控制，避免分、合闸过于频繁使线圈过热造成损坏。
4、分、合间输出时间整定范围：20-1000毫秒，精准控制，避免分合闸线圈带电时间过长而损坏线圈现象。
5、储能时间输出时间整定范围：5-99秒，精准控制，避免储能电机线圈带电时间过长而损坏线圈现象，同时也可以发现储能机构在规定时间储能未到位现象。（储能未到位，通过拒合来判断）
6、每个工位控制电源完全独立，共有6个独立的交直流电源。
（1）合、分、储能电压输出时长可进行精准控制。
（2）、可进行高低电压磨合，合闸、分闸、储能三种不同的电压，例如：合闸电压187V（85%），分闸电压143V（65%），储能电压220V（100%），高低电压响应快，精度高。
（3）、也可同时进行直流和交流控制进行磨合，例如，合闸和分闸线圈是直流，储能电压是交流，两个回路互不干扰。
7、实时显示合闸、分闸、储能电压。
8、磨合方式有带断口磨合和不带断口磨合两种：
（1）、带断口磨合：带断口磨合可实时监测断口状态，合闸和分闸时间结果实时存储、分析。如果发生拒合、拒分现象，设备发出拒合或拒分语音报警，并停止动作，可设置允许错误次数再停止。
（2）、不带断口磨合，只接合、分闸线圈和储能线圈，达到磨合次数自动停止，发生拒合、拒分现象不能停止，适用于磨合次数较少的。
9、断路器发生短路现象时，电源自动保护，停止输出，需关机重启恢复。如果电流过大，每台电源都有15A的保险进行保护，关闭单台电源进行更换，不影响其他磨合台工作。

三、技术参数
1、电源输入：AC220V±15％，50Hz±10Hz，功率：15KW。
2、单台仪器内部触点最大承受瞬时电流30A；
3、分闸电源：AC/DC6～270V/15A (AC为选配) ，精度1% ；
4、合闸电源：AC/DC6～270V/15A (AC为选配)，精度1%  ；
5、储能电源：AC/DC6～270V/15A (AC为选配)，精度1% ；
6、断口时间测量：1～1000ms，精度0.1%；
7、工位数：6个相互独立；
8、磨合次数：1～10000次（可根据要求定制更多次数的磨合）。

四、使用条件
1、安装位置：户内
2、海拔高度：≤2000m
3、环境温度：-5℃～30℃
4、相对湿度：≤85%
5、电网电压：AC220V±10%
6、电网频率：50Hz±2Hz
7、意外断电保护，防止突然断电来电对设备的冲击。
8、确保测试设备良好散热通风良好。
