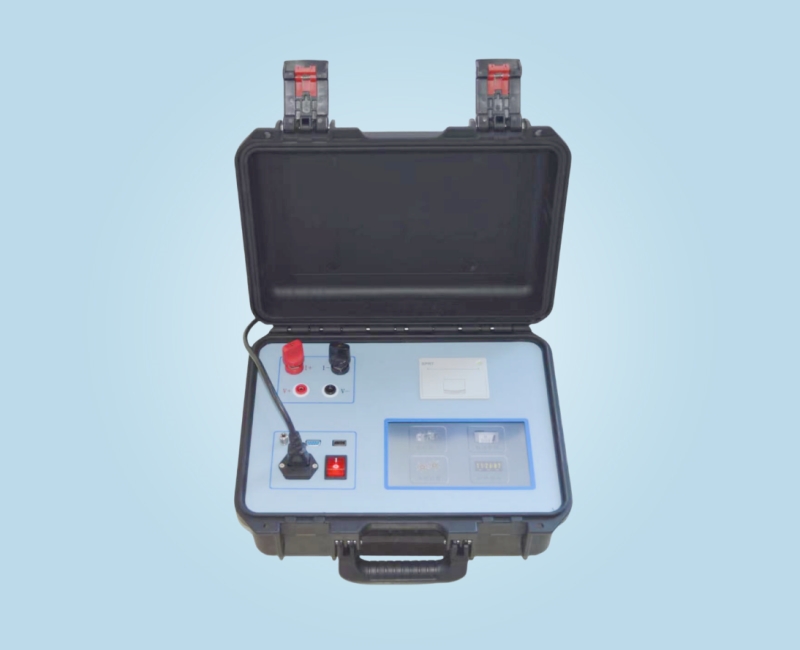

WXHL-100B回路电阻测试仪

一、产品简介

100B回路电阻测试仪是公司根据IEC标准及中华人民共和国最新电力执行标准DL/T845.4- 2004有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该仪器采用高频大功率恒流开关电源技术，可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量，仪器测量数据准确，性能稳定，满足电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。输出电流和测量电阻同时输出在七寸高亮度触摸彩色液晶上，测量结果即可电压输出也可U盘存储，掉电存储可满足随时数据查询。

二、性能特点

1、仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

2、具有反电势冲击，测试过程中断线以及断电，电源过热等多种保护功能，能可靠保护反电势对仪器的冲击，并同步声响报警。

3、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。

4、输出电压高，测量量程宽。

5、测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。

6、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

7、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换

8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，随时查阅

9、仪器有蓝牙通讯，RS232通讯和USB接口，用于计算机通讯以及U盘数据存储。

10、自带面板式微型打印机，可汉化打印测量结果。

三、技术指标

测试电流：50A, 100A

量程：0～100mΩ（50A）    0～50mΩ（100A）

分辨率：最小0.1µΩ

精度：±（0.5%±2个字）

功率:1000W

工作方式:连续测量

工作电源:AC220V±10%  50HZ

使用温度:0～40℃

相对湿度:小于等于90%  无结露

外形尺寸：主机   360*290*170（mm）  线箱  360*290*170（mm）

重量：主机5.5KG  线箱6.9KG

测试线长度：标配10米  长度可以定制

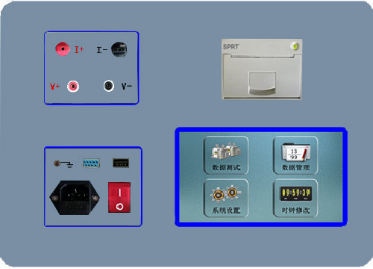

四、仪器面板介绍

1、电源开关： “I”按下仪器开始供电，“O”按下关断仪器电源

2、AC220V ：  仪器供电源输入端，本仪器采用交流220V供电

3、I+、 I-   ：  为电流输出端子，通过专用测试线为试品提供恒定电流

4、V+、V-  ：   为试品电压信号的输入端子

5、液   晶 ：采用320X240真彩色液晶，强光下字体也可清晰观察，显示操作设置，测试结果，接触电阻值和输出电流值

6、RS232：    串口输出端

7、   ：  仪器接地端。

8、 USB   ： U盘接口

9、打 印 机：热敏打印机，打印测量结果
