WXHL-2B回路电阻测试仪

1.1功能特点

1)手持便携式设计，体积小、重量轻、无需额外供电，适合户外移动作业。

2)整机由高速芯片控制，自动化程度高，操作简单。

3)内置锂电池供电，支持快充模式。

4)具备自动测量功能，自动检测接线状态。

5)输出电流大可达200A，测量次数多，测试速度快，测量精度高。

6)采用高清液晶屏，无视觉死区，显示更清晰。

7)保护功能齐全，具有过流、短路、过热及电池过放保护功能。

8)自带掉电存储功能，可存储100组历史测试数据，可随时查阅。

9)语音播报功能，测试完毕后自动播报测量结果。

10)配备蓝牙接口（可选），支持BLE4.0协议蓝牙传输。

1.2测试注意事项

1)使用本仪器前请认真阅读本手册；

2)仪器的操作者应具备一般电气设备或仪器的使用常识；

3)本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用；

4)仪器应避免剧烈振动，摔打；

5)对仪器的维修、护理和调整应由专业人员进行；

6)测试完毕后请等待机器声光提示停止后再关闭电源，拆除测试线；

7)测试过程中，禁止移动测试夹；

8)仪器主机内携带大容量电池，请勿拆机，由此可能带来爆炸风险；

9)请使用电工专用绝缘手套进行接线操作，防止感应电危及人身安全。

1.3遵循的标准

《DL/T 967-2005 回路电阻测试仪与直流电阻快速测试仪检定规程》

《GB/T 6587-2012电子测量仪器通用规范》

《DL/T 596-2005 电力设备预防性试验规程》

《Q/CSG 114002-2011电力设备预防性试验规程》

以及上述规范所引用的规范性文件。

2.面板介绍

2.2.1正面面板介绍

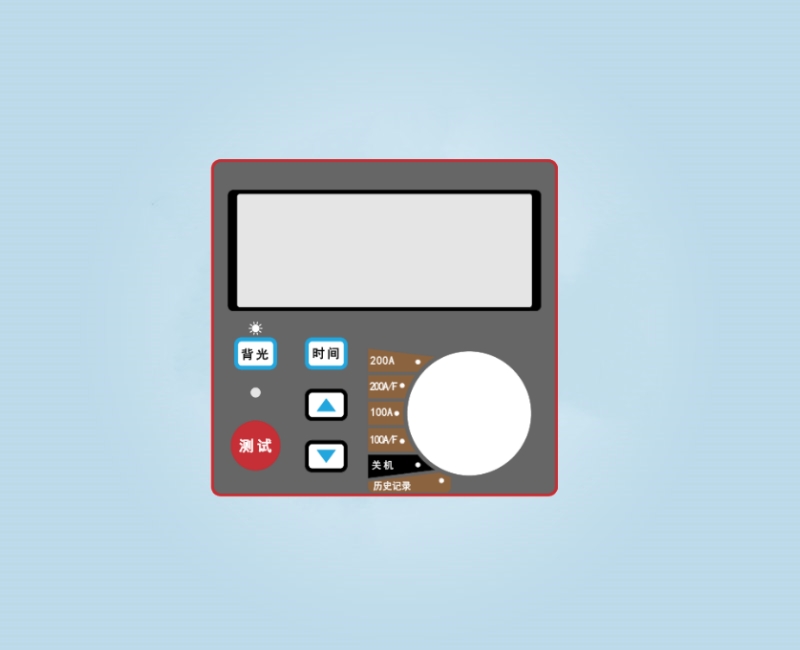

图为仪器前面面板图。前面面板主要包括“LCD液晶屏幕”、“背光按键”、“时间按键”、“测试按键”、“运行指示灯”、 “向上翻页键”和“向下翻页键” 、“模式选择旋钮”。

LCD液晶屏幕：信息显示界面，详情请参考后文错误!未找到引用源。屏幕界面布局；

背光按键：长按该键时可以开启/关闭背光模式；

时间按键：非测量状态下，点击时间按键，可以在1s，5s，10s，30s，60s间循环切换，不同档位最大测量时间不同，详情请参考后文2.4档位介绍；

测试按键：按下测试按键开始测试，仪器开始输出所设置的电流，待电流稳定后自动开始测试，测试完成后自动停止功率输出。

运行指示灯：运行指示灯常亮，表明仪器处于正常运行状态；

模式选择旋钮：模式选择旋钮可以选择不同的模式，具体的模式介绍请参考后文2.4档位介绍。

2.2.2接口面板介绍

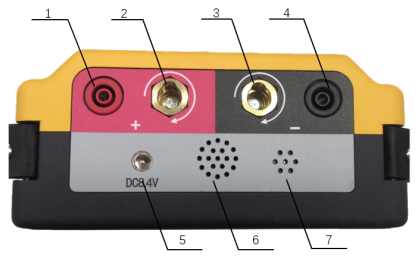

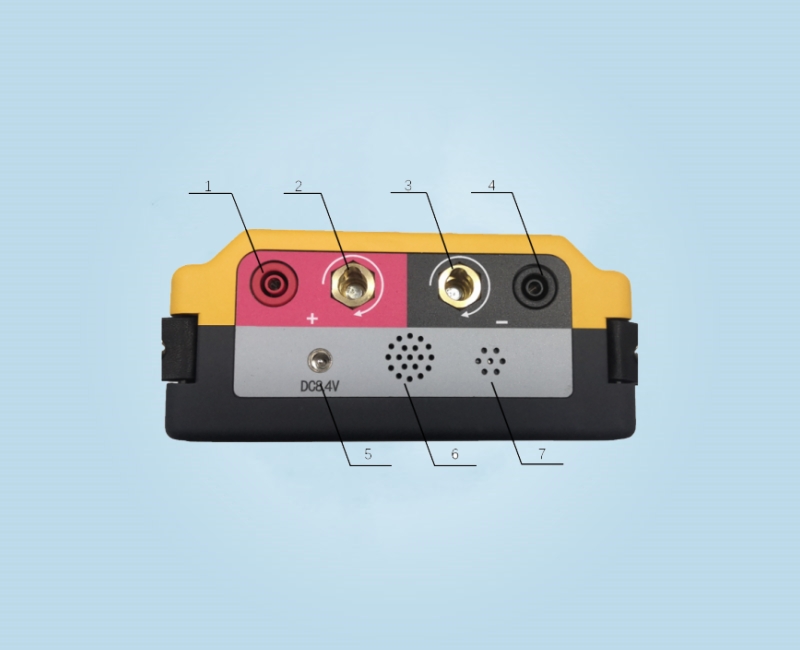

图3 接线座子面板

1)1正电压接线端子U+：仪器电压测试线正接线端子；

2)2 正电流接线端子I+：仪器电流测试线（功率线）正接线端子；

3)3负电流接线端子I-：仪器电流测试线（功率线）负接线端子；

4)4负电压接线端子U-：仪器电压测试线负接线端子；

5)5充电孔：仪器电池充电孔，带短路保护，请使用配套专用充电器；

6)6风扇风口：仪器工作时发热量较大，需要保证风扇风口通风良好；

7)7喇叭孔：仪器语音播报位置，请勿遮挡。

特别说明

1)请使用配套专用充电器，避免损伤电池；

2)请使用配套测试线材，如需加长请根据电流档位选择线材长度和线径。

2.3屏幕界面布局

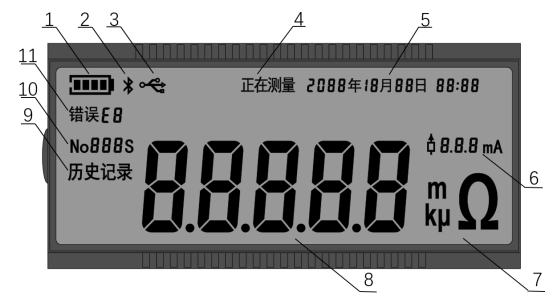

图4  LCD液晶屏幕布局

图4为屏幕布局示意图，页面内各部分说明如下：

1 电池电量：显示仪器当前电池电量；

2 蓝牙标志：表示仪器蓝牙已开启；

3 USB标志：表示仪器USB已连接；

4测量状态：表示仪器当前正处于测量状态

5当前日期时间：包含年，月，日，小时和分钟；

6电流档位：显示电源输出的电流；

7被测电阻结果单位：显示电阻单位，包括“μΩ”，“mΩ”，“Ω”和“kΩ”；

8被测电阻结果：显示被测电阻阻值

9历史记录标志：表示进入历史记录查询模式；

10历史记录序号：历史记录模式下显示此前仪器记录的测量结果的序号，测量模式下显示测量时间；

11故障及错误代码：显示当前故障或错误代码，代码对应信息见3.3节测试过程注意事项。

2.4档位介绍

1)测量档位

100A：仪器处于普通模式，输出电流100A，时间可设置。

100A/F:仪器处于快速模式，输出电流100A，电流持续时间1s。

200A：仪器处于普通模式，输出电流200A，时间可设置。

200A/F:仪器处于快速模式，输出电流200A，电流持续时间1s。

在普通100A档位下有1s，5s，10s，30s，60s档位时间可供选择；普通200A档位下有1s，5s两种档位时间可供选择。选择快速模式时测量时间固定为1s。正在测量中可以按下“测试”按键手动终止测量。1s档位为默认档位，在该档位下测量时，仪器通电时间会略超过1s，请勿在开始测量后和结束测量前蜂鸣器提示音之间触碰测量系统带电体。测试中如果超过设计量程，屏幕上会显示“OL”字符

2)历史记录档位

将旋钮打至该档位时，仪器进入历史记录界面。仪器至多可储存100次测量结果，通过上下翻页键可以翻看此前的测量结果。
