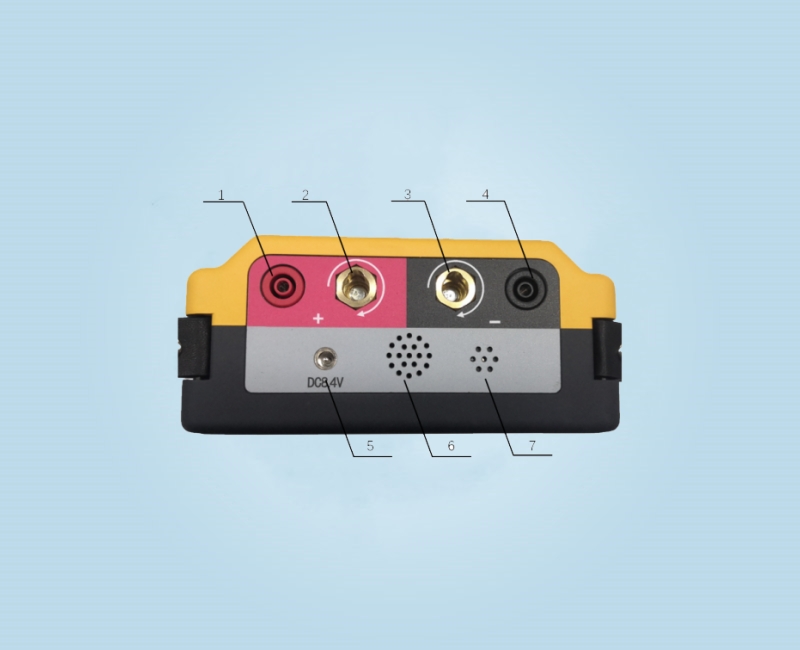

WXHL-2D回路电阻测试仪
产品分类: 开关测试仪器
回路电阻测试仪共包含两种测试模式,即传统回阻仪模式和智能测试模式。其中智能测试模式又分为钳表直测模式,单边分流模式以及双边分流模式。传统回阻仪模式需要拆解被测开关两侧接地排的其中一侧,以避免地网分流的影响。
订购热线:15102796561
立即咨询1.1功能特点
回路电阻测试仪共包含两种测试模式,即传统回阻仪模式和智能测试模式。其中智能测试模式又分为钳表直测模式,单边分流模式以及双边分流模式。传统回阻仪模式需要拆解被测开关两侧接地排的其中一侧,以避免地网分流的影响。智能测试模式分为两种测量形式,一种为利用电流传感器直接获得被测回路的实际电流,对应“钳表直测模式”;另一种在传统回阻仪模式的基础上,通过增加一路或两路电流传感器来准确获得被测回路的实际电流,对应“单边分流模式”与“双边分流模式”,再根据欧姆定律可以精确检测开关或刀闸设备的回路电阻,不需要拆解接地排亦可以准确测出回路电阻,测试过程简单高效。

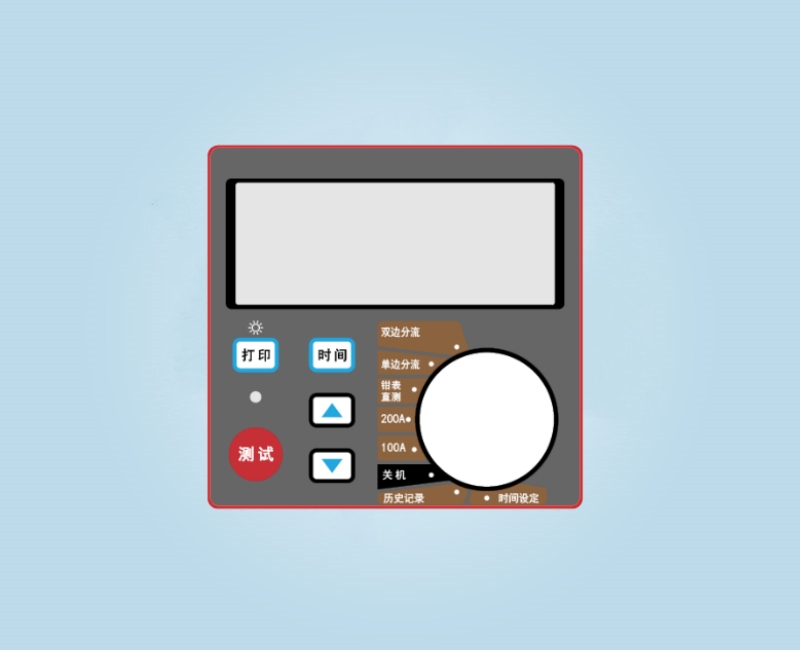

1)手持便携式设计,体积小、重量轻、无需额外供电,适合户外移动作业;
2)整机由高速芯片控制,自动化程度高,操作简单;
3)内置锂电池供电,支持快充模式;
4)输出电流大可达200A,测试速度快,测量精度高;
5)采用高清液晶屏,无视觉死角,满足户外强光应用场合;
6)集成“传统回阻仪模式”、“钳表直测模式”、“单边分流模式”和“双边分流模式”,满足不同应用需求;
7)“智能测试模式”无需拆解接地排,依然可以精确测量开关回路电阻,省时省力,大大缩减现场工作量,同时消除了“假接地”问题带来的人身和设备安全隐患;
8)无线电流钳采用钳式开口设计,适用于狭窄空间,同时采用无线方式进行数据传输,减少现场接线,高效安全;
9)保护功能齐全,具有过流、短路、过热及电池过放保护功能;
10)自带掉电存储功能,可存储100组历史测试数据,可随时查阅;
11)具备日期时间设置功能,用户可自行更改调整日期时间;
12)语音播报功能,测试完毕后自动播报测量结果;
13)配备蓝牙打印功能(可选),在测量结束时可自动将结果打印出来。用户也可以通过打印按键自行打印测量结果。历史测试数据也可用蓝牙打印机打印。
1.2测试原理
回路电阻测试仪共包含两种测试模式,即传统回阻仪模式和智能测试模式,其中智能测试模式又分为钳表直测模式,单边分流模式和双边分流模式。传统回阻仪模式需要拆除被测开关两侧接地排的其中一侧,而智能测试模式不需要拆解接地排亦可以准确测出被测回路电阻。
1.2.1传统回阻仪模式

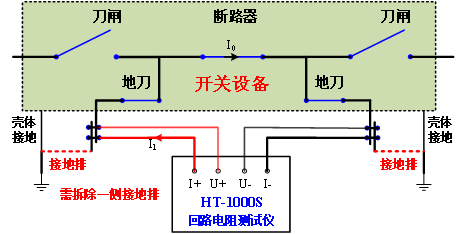

图1所示为传统的采用四线制的直流电阻法测量GIS回路电阻的示意图,在测试之前,需拆除被测设备其中一侧的接地排以消除接地分流的影响。通过两个功率端子I+和I-连接被测回路的两端接地排,给被测回路供电,电流流经被测回路会产生电压降,通过电压测量端子V+和V-测量可以得到被测回路两端电压V,而电源输出电流I1可以由电源直接测量得到,进而通过欧姆定律可以计算得到回路电阻R=V/I1。
图1 传统四线制回路电阻测试仪示意图
1.2.2钳表直测模式

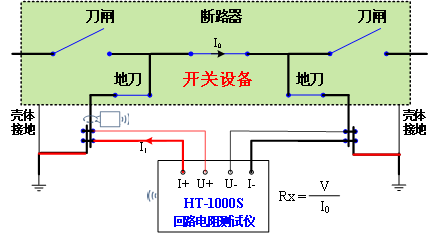

图2所示为新型不解接地排测量GIS回路电阻法的示意图,在不解接地排时,三相回路在接地排处并联连接。在钳表直测模式下利用电流钳表直接测量出实际流过被测回路的电流I0,再通过欧姆定律可以计算得到回路电阻R=V/I0。
图2新型不解接地排GIS回路电阻测试仪示意图(钳表直测)
1.2.3单边分流模式

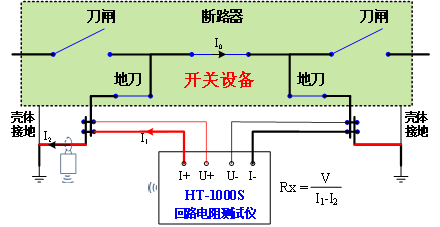

单边分流模式以测量A相回路电阻为例进行介绍。如图3所示,在传统的四线制直流电阻法的基础上增加一路电流测试探头,用于测量并联支路(壳体支路和地网络支路)的电流I2,进而可以计算出实际流过被测回路的电流I0,I0=I1-I2,通过欧姆定律即可计算出回路电阻Rx=V/I0=V/(I1-I2)。
图3 新型不解接地排GIS回路电阻测试仪示意图(单边分流)
1.2.4双边分流模式

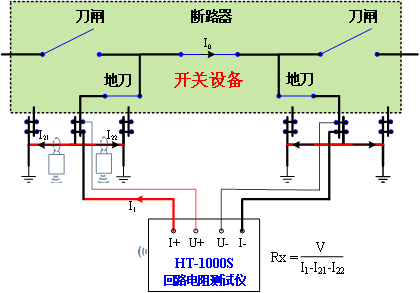

图3所述方法适用于GIS的接地刀闸的接地点处距离宽敞的情况,多增加一路电流探头即可测试出并联支路的电流。但当接地点距离狭小,且朝两边分流时,增加一路电流探头不足以测量出并联支路的电流,此时需要增加两路电流探头,如图4所示。采用两路电流探头测出两侧分流电流I21和I22,此时流过被测回路的电流I0可以计算得到,I0=I1-I21-I22,再通过欧姆定律即可计算出被测回路电阻Rx=V/I0=V/(I1-I21-I22)。
图4 新型不解接地排GIS回路电阻测试仪示意图(双边分流)
1.3安全事项
(1)测试之前确保被测设备处于停电状态;
(2)被测设备所在间隔的各个开关、刀闸和地刀处于正确状态,尤其地刀应处于正确状态;
(3)请使用电工专用绝缘手套进行接线操作,防止感应电危及人身安全。
1.4遵循的标准
《DL/T 618-2011 气体绝缘金属封闭开关设备现场交接试验规程》
《DL/T 967-2005 回路电阻测试仪与直流电阻快速测试仪检定规程》
《DL/T 845.4-2004 电阻测量装置通用技术条件 第4部分:回路电阻测试仪》
《GB/T 6587-2012电子测量仪器通用规范》
《DL/T 596-2005 电力设备预防性试验规程》
《Q/CSG 114002-2011电力设备预防性试验规程》
以及上述规范所引用的规范性文件。
