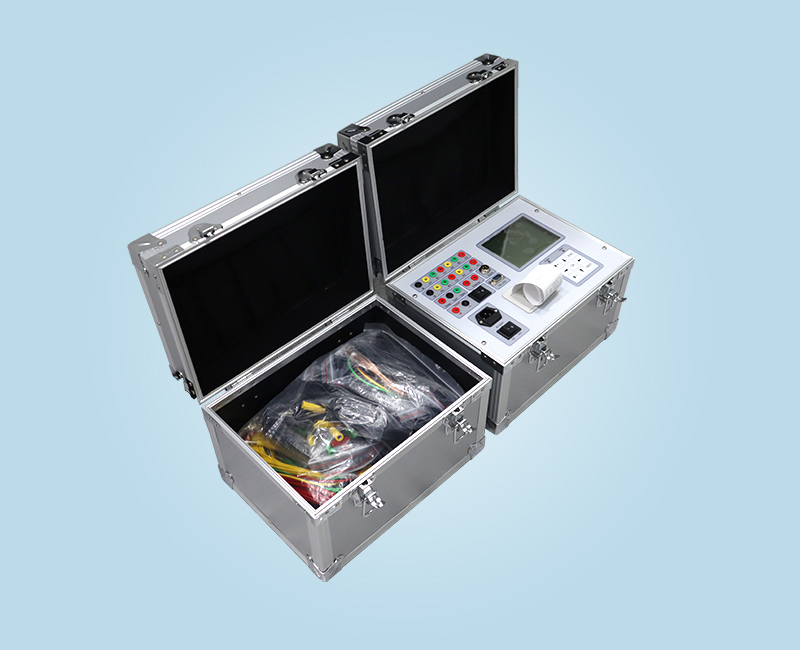

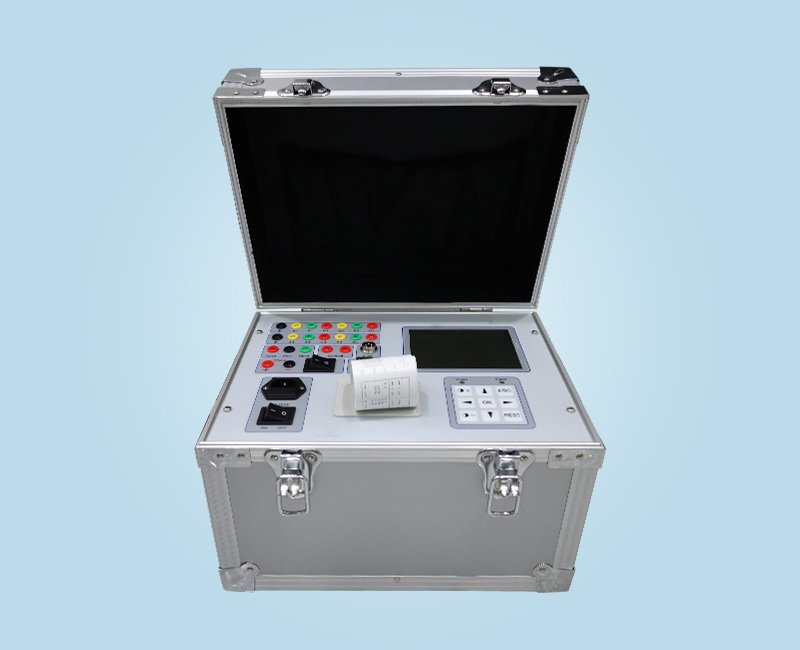

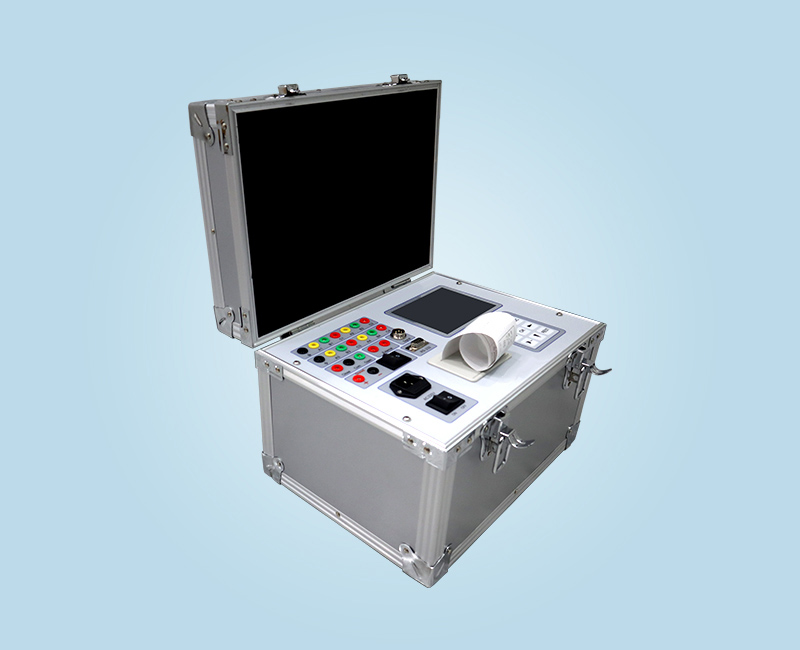

WXKC-8B 高压开关动特性测试仪

★ 产品介绍

WXKC-8B 高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。本高压开关动特性测试仪不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种)，这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上，而且配合要好。这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。我公司经过多年的研究，将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题。

通用测试传感器，又称为万能传感器。此传感器不需要传统传感器的复杂安装和环境要求，具有安装方便，简单等优点。

★ 产品特征

• 时 间：12个断口的固有分、合闸时间，同相同期、相间同期

• 重 合 闸：高压开关动特性测试仪每断口的合－分，分－合，分－合－分；过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值

• 弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值

• 速 度：刚分、刚合速度，至大速度，时间－行程特性曲线

• 行 程：总行程，开距，超行程，过冲行程，反弹幅值

• 电 流：分、合闸线圈的分、合闸电流值、电流波形图

• 动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值

★ 技术参数
