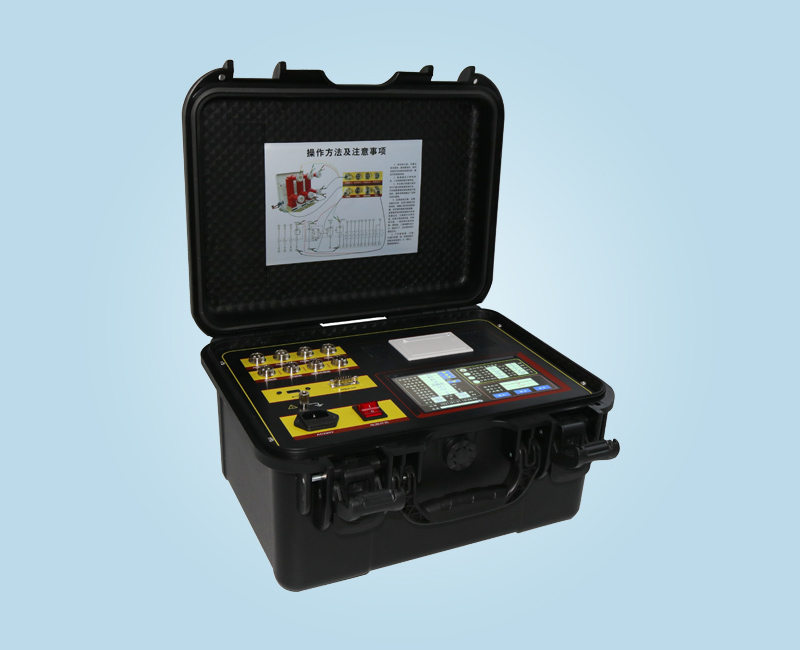

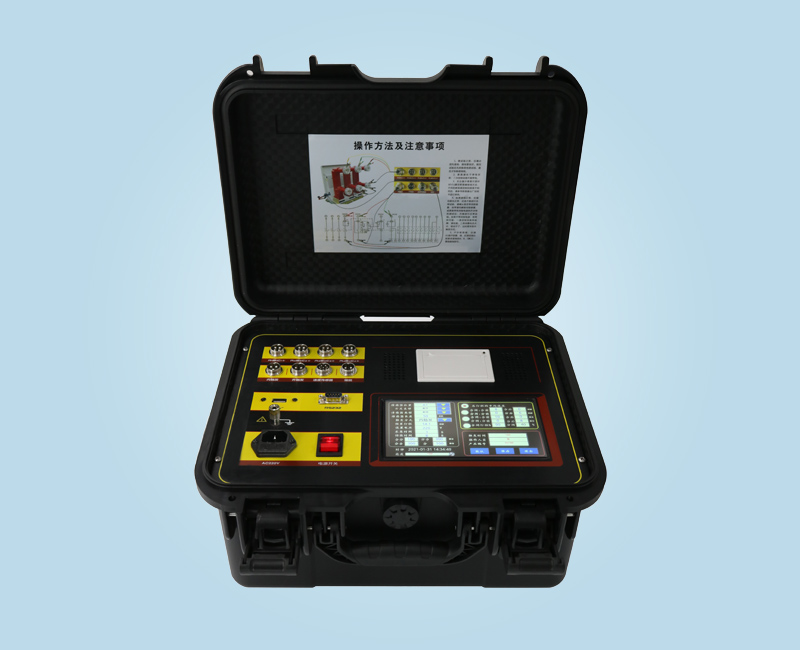

WXKC-8A 高压开关动特性测试仪
产品分类： 开关测试仪器
高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，仪器主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
订购热线：15172499955
立即咨询★ 产品介绍
WXKC-8A断路器特性测试仪即（高压开关机械特性测试仪）是依据《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
★ 产品特点
⑴、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器（列车断路器）。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及（闭锁电源和干接点控制选配）等功能。配有高速热敏打印机，方便现场打印测试数据。
⑵、7寸彩色高亮屏（亮度可调节），太阳底下操作也清晰可见。菜单式操作，快速测试界面，一键操作，支持中英文输入。12路断口状态中文显示，时间、行程、速度及波形同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置21种常规类型断路器速度定义，只需选择开关类型，一键测量。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC20～270V可调电源，电流20A。具有短路保护功能，如发生短路现象，1ms停止电压电流输出，发出滴滴报警声响，提示操作人员检查线路。独特的双回路电源设计，如合闸或分闸控制回路中的一路损坏，用另一路也可测试合闸和分闸。
⑷、配备直线传感器、旋转传感器，配专用固定多功能接头，安装极为方便，简捷。直线传感器30-1000mm长度任意设置，只需配传感器即可，仪器不需要返厂更改程序。
⑸、主机可存储100组现试验数据，机内实时时钟，便于存档。
⑹、配备U盘接口及R232接口，数据保存到U盘，上传到计算机进行分析、保存、打印，R232接口可连接电脑联机操作（选配功能）。
⑺、内部抗干扰电路可满足500KV变电站内可靠使用。
★ 产品参数
时间测量 | 12路 固有分闸（合闸）时间 |
| 分闸（合闸）相内不同期 | |
| 分闸（合闸）相间不同期之差（0～99ms） | |
| 合闸（分闸）弹跳时间（弹跳次数） | |
| 内触发测试范围：0.01ms～10000ms，分辨率：0.01ms, | |
| 外触发测试范围：0.01ms～20000ms， | |
分辨率 | 999ms以内分辨率：0.01ms |
| 1000-9999ms分辨率：0.1ms | |
| 10000ms以上分辨率：1ms | |
| 200ms以内准确率：0.05%±1个字 | |
| 速度测量 | 刚分（刚合）速度，指定时间段(行程段或角度段)平均速度 |
测速范围 | 1mm传感器 0.01～25.00m/s |
| 0.1mm传感器 0.001～2.50m/s | |
| 345°角度传感器 1周波/ 0.01° | |
| 行程测量 | 动触头行程（行程），接触行程（开距），超行程，过冲行程或反弹行程 |
| 测量范围 | 直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm （可选配100-1000mm任意长度的直线传感器） |
| 旋转传感器：345о旋转传感器，测量范围：0-1000mm，分辨率:0.1о | |
| 电流电阻范围 | 电流≤30A,分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω |
| 仪器电源 | AC 220V ± 10%；50Hz ± 10% |
| 直流电源输出 | DC20～270V连续可调，DC220V≤ 20A(短时)。功率：4400W |
| 外触发触发电压 | AC/DC10-300V，电流≤120A |
隔离开关或储能到位断路器测量范围 | 电压输出：DC20～270V（可调） |
| 电源输出时间：0.01-10秒（可设置） | |
| 断口信号至大采集时间为10秒 | |
| 可测断口合、分闸时间、三相不同期、弹跳时间及次数 | |
| 主机体积 | 360×260×170mm |
| 使用环境 | -20℃~+50℃ |
| 相对湿度 | ≤90% |
