WXHV-30D发电机定子线圈端部表面电位测量仪

一、功能简述

       常规的预防性试验一般很难发现汽轮发电机内冷定子线端部绝缘的缺陷。直流加压表面电位法试验能有效地找出定子线圈端部的绝缘缺陷。定子端部相间短路故障，造成很大的经济损失，为此，电力工业部和机械工业部下达了安生技（1994）86号文件，规定了发电机端部手包绝缘测量试验为发电机的重要试验项目之一，发电机定子线圈端部表面电位测量仪是完全满足86号文件精神的高科技产品，它的投入使用，极大地提高了发电机的检修效率。
       别称：电位差计，发电机电位差计，发电机表面电位测试仪，发电机电位外移测试仪，发电机定子手包绝缘测试仪，发电机表面电位测量杆，发电机定子线圈端部表面电位测量仪. 发电机电位外移检测仪，发电机定子线圈端部表面电位测量仪，发电机手包绝缘测量杆。
       发电机定子线圈端部表面电位测量仪，是利用表面电位法（又称电位外移法）检测发电机定子线棒绝缘缺陷的绝缘测试方法。通过检测定子端部手包绝缘的密实性及相对绝缘强度。它可以弥补发电机定子绕组交、直流耐压试验所发现不了的端部绝缘缺陷的不足。可以发现引线包绝缘不良，线圈鼻端绝缘包扎缺陷，绝缘盒填充泥填充不满，绑扎涤玻绳固化不良及端部接头处定子空心铜线焊接质量不良造成的渗透等缺陷。发电机定子线圈端部表面电位测量是一项新的试验项目，线圈端部起到了监督作用，进一步提高了发电机安全运行的可靠性。

二、仪器特点
1.本仪器采用好精度AD芯片，测量精度高
2.具有高可靠接地柱，使用时更加安全。

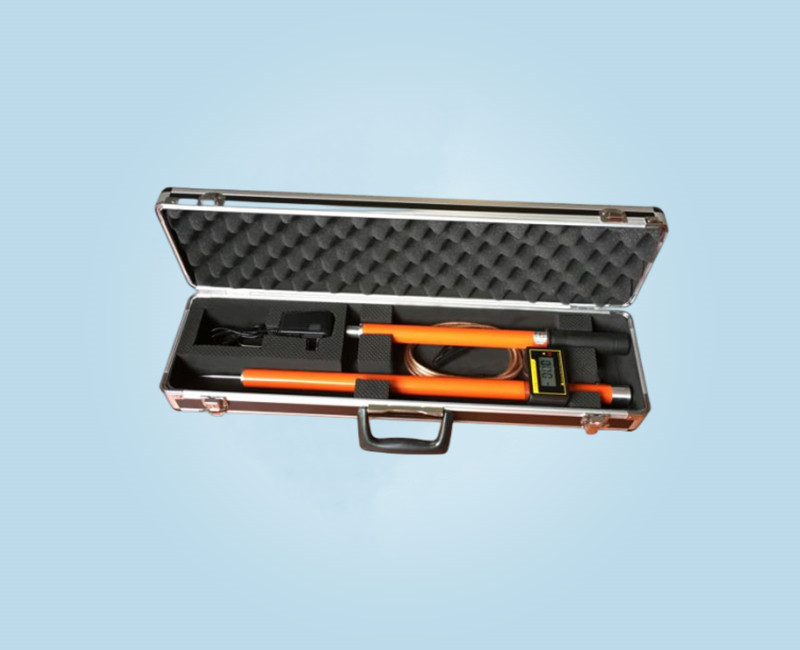

3.配1米长绝缘杆保证安全距离。
4.配备高压触钩和高压触针，方便在不同环境下的测试。
5.内置可充电式锂电池。
6.采用丝口式结构设计，使用方便。

三、技术参数
1.输入电阻100MΩ
2.测试电压：DC0-30KV
3.电压精度：1.0%
4.工作时间：8h
