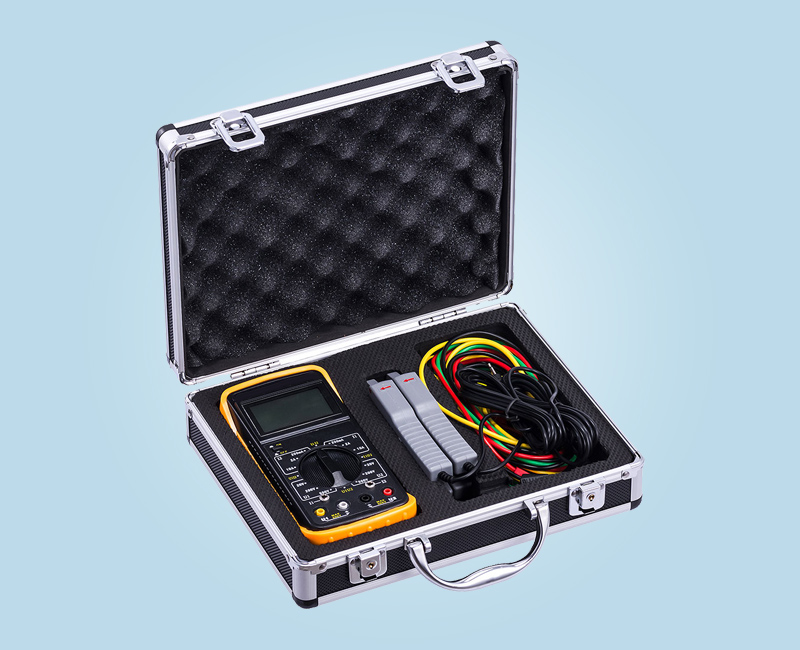

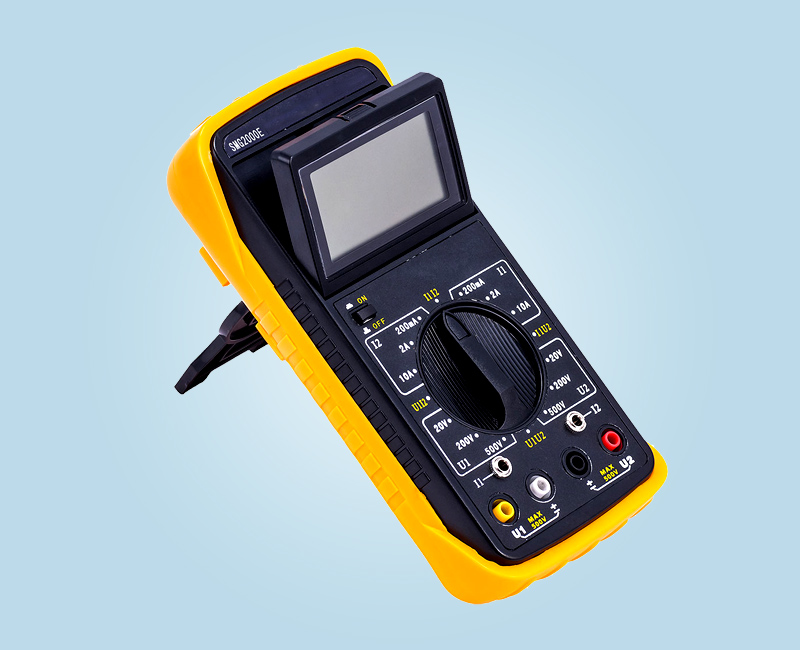

SMG2000E 双钳相位伏安表
产品分类： 电能计量检测仪器
产品简介：SMG2000E双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电
订购热线：15172499955
立即咨询★ 产品概述
SMG2000E双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，超大字符，以获得不错的视觉效果。
★ 产品参数
1. 基本误差
1.1 参比工作条件
环境温度：（23±5）℃。
环境湿度：（45～75）% RH。
被测信号波形：正弦波、β=0.02。
被测信号频率：（50±0.2）Hz。
被测载流导线在钳口中的位置：任意。
测量相位时被测信号幅值范围：100～220V、0.5A～1.5。
外参比频率电磁场干扰：应避免。
1.2 基本误差极限
1） 交流电压（见表1）：
| 表1：交流电压测量误差 | ||
| 量 限 | 分 辨 率 | 基本误差极限 |
| 20V | 0.01V | ±（0.3%读数+0.2%量程） |
| 200V | 0.1V | |
| 500V | 1V | |
输入阻抗：各量限均为2MΩ。
相位测量时，电压端输入阻抗>500KΩ。
2） 交流电流（见表2）：
| 表2：交流电流测量误差 | ||
| 量 限 | 分 辨 率 | 基本误差极限 |
| 200mA | 0.1mA | ±（0.3%读数+0.2%量程） |
| 2A | 1mA | |
| 10A | 10mA | |
3） 相位U-U、U-I、I-I（见表3）：
| 表3：工频相位测量误差 | ||
| 范 围 | 分辨率 | 基本误差极限 |
| 0～360° | 1° | ±2° |
2. 工作误差
2.1 额定工作条件：
环境温度：（0～40）℃。
环境湿度：（20～80）% RH。
被测信号波形：正弦波、β=0.05。
被测信号频率：（50±0.5）Hz。
被测载流导线在钳口中的位置：任意。
测量相位时被测信号幅值范围：
测U1-U2相位时：30V～500V；
测I1-I2 相位时：10mA～10.00A；
测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A。
外参比频率电磁场干扰：应避免。
2.2 额定工作误差极限：
在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
3. 其它技术特性
3.1 显示位数：三位半。
3.2 采样速率：3次/秒。
3.3 电源：单个 9V 迭层电池、电源电流小于5mA。
3.4 外形尺寸：
表壳尺寸：192mm×95mm×55mm；
钳壳尺寸：140mm×40mm×19mm；
钳口尺寸：7mm×9mm。
3.5 重量：
表体：280g；
测量钳：2×200g。
3.6 储存条件：
温度：－10℃～50℃。
