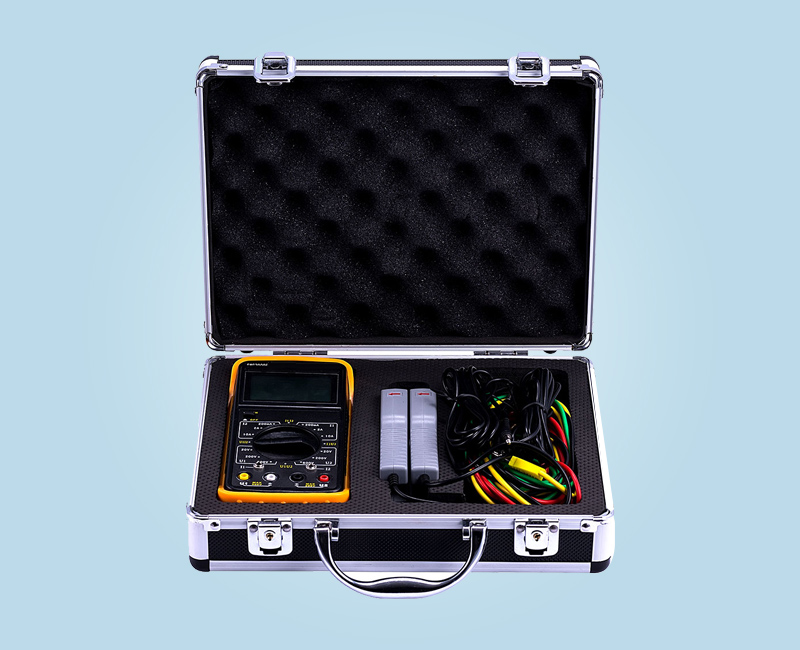

SMG2000B 双钳相位伏安表

★ 产品概述

该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路绝缘隔离，因此避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得不错的视觉效果。仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。

★ 产品参数

1. 基本误差
1.1 参比工作条件
    环境温度：（23±5）℃。
    环境湿度：（45～75）% RH。
    被测信号波形：正弦波、β=0.02。
    被测信号频率：（50±0.2）Hz。
    被测载流导线在钳口中的位置：任意。
    测量相位时被测信号幅值范围：100～220V、0.5A～1.5。
    外参比频率电磁场干扰：应避免。
1.2 基本误差极限
1） 交流电压（见表1）：

    测U1-U2相位时电压输入回路阻抗：40KΩ。

2. 工作误差
2.1 额定工作条件：
    环境温度：（0～40）℃。
    环境湿度：（20～80）% RH。
    被测信号波形：正弦波、β=0.05。
    被测信号频率：（50±0.5）Hz。
    被测载流导线在钳口中的位置：任意。
    测量相位时被测信号幅值范围：
    测U1-U2相位时：30V～500V；
    测I1-I2 相位时：10mA～10.00A；
    测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A。
    外参比频率电磁场干扰：应避免。
2.2 额定工作误差极限：
    在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

3. 其它技术特性
3.1 显示位数：三位半。
3.2 采样速率：3次/秒。
3.3 电源：单个 9V 迭层电池、电源电流小于5mA。
3.4 外形尺寸：
    表壳尺寸：192mm×95mm×55mm；
    钳壳尺寸：140mm×42mm×20mm；
    钳口尺寸：Φ7mm×9mm。
3.5 重量：
    表体：280g；
    测量钳：2×200g。
3.6 储存条件：
    温度：－10℃～50℃。
