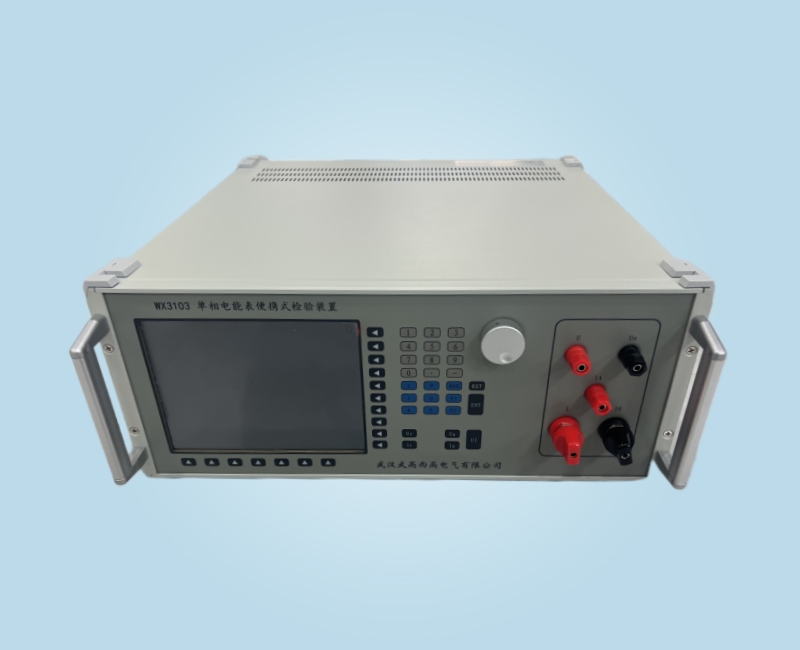

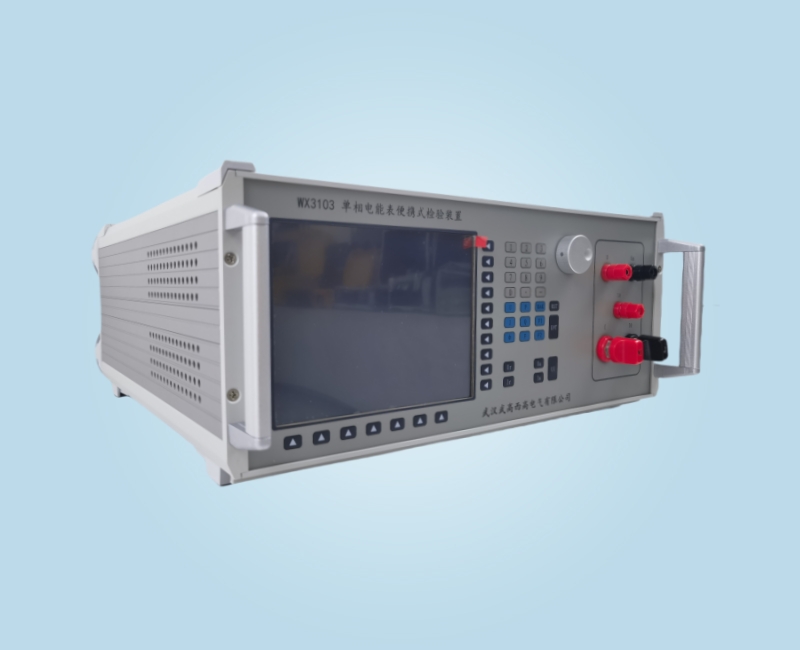

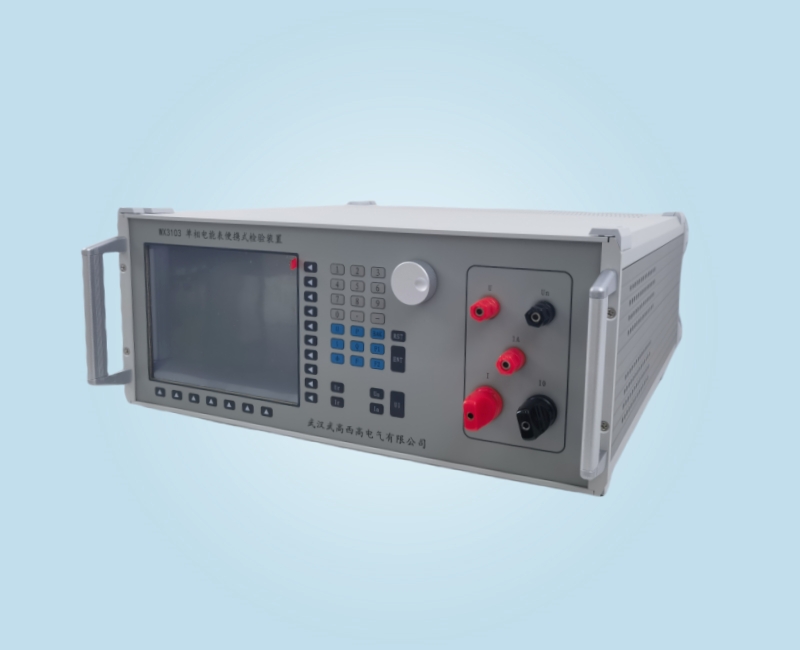

WX3103 单相电能表便携式检验装置

一、 产品概述

WX3103 单相电能表便携式检验装置产品， 该产品可以产生幅度可调、相位可调、频率可调、功率稳定的单相标准工频电压、 电流信号。主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表 等电力电测数字仪表的测试和检定，以及仪用电压互感器、电流互感器、钳形电 流互感器等电量传感器的测试和检定，电压变送器、电流变送器、功率变送器、 功率因数变送器、频率变送器等电量变送器的测试和检定；无功补偿控制器、电 力数据采集器、电能表现场校验仪、电压监测仪、配电负荷监测仪、多功能电力 仪表、负荷管理终端、失压失流计时器、配电自动化终端、物联网电能表、智能 量测开关、智能断路器、以及智能计量模块等仪器设备的测试和检定。

本电源产品应用高精度采样技术，并结合最新数字信号处理方法等技术设计而成。技术先进，性能优良，体积小，重量轻，携带方便，既可用于实验室，也 可以现场使用。我们相信您会对使用这款高品质的电源产品感到满意的。

二 、主要功能和特点

1、可输出高稳定度、高准确度的单相工频电压、电流、相位、频率、功率、 功率因数信号。

2、可输出 2-51 次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠 加输出。

3、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置，任意 调节。

4、丰富的电压、电流、相位、功率因数试验点设计，使得操作更加便捷高效。

5、高达 10 项电参数精确测量，大屏幕彩色液晶直观显示，更有精美向量图相 配，令使用体验几近完美。

6、具有三路电能脉冲输入输出接口，同时校验三块单相电能表误差，可作为 电能表检定装置使用。

7、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。

8、具有超强的电容负载驱动能力，可满足各种性质负载要求。

9、仪器配备触摸屏、面板按键、调节旋钮，多种操作方式，适合不同操作习 惯。

10、仪器配备 RS485 接口和 RS232 接口，可以通过上位机进行整机操作，通讯 协议完全开放，方便用户进行二次开发。

11、仪器配备外控开关接口，可外接脚踏开关控制信号的启停，特别适合生产 部门使用。

12、采用软件和硬件双重闭环技术，确保输出的标准信号超乎想象。

13、采用成熟的功放技术、科学的装配工艺，可靠性、稳定性大大提高。

14、当电压短路、电流开路或接线错误时，可自动停止输出并伴有报警窗及声 音提示。完善的故障保护功能，让用户尽可放心大胆使用。

三、 主要技术指标

1、交流电压输出

量程 RG：600V、380V、220V、100V、57.7V     调节细度：0.01%RG

准确度：0.05%RG                 稳定度：≤0.005%/3 分钟

每相最大输出功率：每相 50VA      失真度：≤0.1%（非容性负载）

2、交流电流输出

量程 RG：100A、20A、5A、1A、0.2A、0.05A

调节范围: (0～120)%RG            调节细度: 0.01%RG

准确度：0.05% RG                 稳定度：≤0.005%/3 分钟

每相最大输出功率：每相 100VA      失真度：≤0.1%（非容性负载）

3、相位

调节范围: 0 °~359.999 °   调节细度：0.001 °

准确度：0.02 °

4、频率

调节范围：40Hz～70Hz；    调节细度：0.0001Hz

准确度：0.001Hz

5、有功功率

准确度：0.05%RG

稳定度：≤0.005%/3 分钟

6、功率因数

调节范围：-1.0～0～+1.0        调节细度：0.0001

准确度：0.001

7、谐波输出

谐波次数：2-51 次           谐波含有率设置范围：0～40%

谐波含有率设置准确度：设置值±0.1%

8、脉冲输入

脉冲输入电平：TTL 电平

输入频率：最大 2MHz

最小脉冲宽度：250nS

最小脉冲间隔：250nS

9、标准电能脉冲输出

脉冲电平：5V±5%，5mA

输出频率：额定频率 60KHz(额定电压、电流量程，且 PF=1)

最大输出频率：86.4 KHz（1.2 倍电压量程，1.2 倍电流量程，且 PF=1）

10、环境条件

工作环境温度： 0℃~40℃

相对湿度： ≤85%

工作电源： AC220V±15%，最大功耗 400VA

11、外观尺寸及重量

外观尺寸：450mm×520mm×178mm

重量： 15Kg
