WXE8000C电能质量在线监测装置触摸屏

一、产品概述

      本装置主要用于测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变、三相电压允许不平衡度。

      测量分析各种用电设备在不同运行状态下对公用电网电能质量。

      负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势。

      电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

      便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使其可广泛地应用于输配电、电力电子、电机拖动等领域。该装置可通过国家级检测中心IV级电磁抗干扰型式试验。同时通讯协议可通过国家级通信及规约检验，确保装置与整个监控系统兼容。

二、适用范围

      本装置适用于400V－66KV各种电压等级，对电力系统常见故障实时监测处理分析。可广泛用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统。

三、工作原理

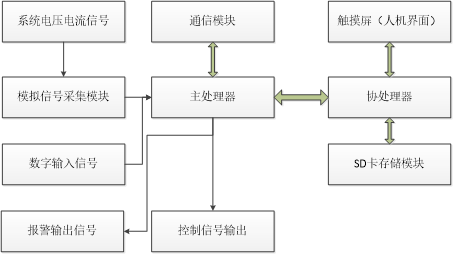

      本装置由电源模块，模拟信号采集模块，数字信号输入模块，继电器信号输出模块，开关量采集模块，主处理器模块，协处理器模块，通信模块，SD卡存储模块等部分组成，如图：

      控制器采集系统电压电流信号、外部反馈信号以及其他装置的反馈信号，实时监测电力系统以及装置本身的运行状况，并且实时显示到用户界面上。当系统发生各类故障时，快速分析故障发生的类型及属性，再根据判定结果做出相应的处理。

四、技术环境参数
       测量信号 PT 二次侧电压和 CT 二次侧电流
       测量范围 100V/400V； 电流 1A或5A
       变换器 16bit A/D ；
       采样频率 128 点/通道×周波
       测量精度 基波电压、电流测量精度 0.2 级；

       三相电压2～25次谐波分析；
       电压闪变 ≤5% ；
       各次谐波电流超限；
       电网频率；
       三相短闪变、三相长闪变。
       三相电压不平衡度 ≤0.2% ；
       三相电流不平衡度 ≤0.2%；
       电压偏差精度 ≤0.2%
       频率测量精度 ≤0.005Hz；
       负序电流精度 ≤0.2%
       电压波动精度 ≤0.5%；
       电压总谐波畸变率 ≤0.5%
       电流总谐波畸变率 ≤0.5%
       谐波监测：1~21次谐波
       供电电源 AC/DC220V±20% （交直流两用，功耗：4W）
       通讯方式 RS485
       硬件可靠性和电磁兼容能力达到国内领先水平，尤其是抗快速瞬变干扰、浪涌干扰达到 了 IEC61000-4-4:1995 标准 IV 级的水平，超过了国标对电能质量监测装置的 EMC 的要求。
       应用方式

       电网用户单回路电能质量监测【三电压，三电流】
