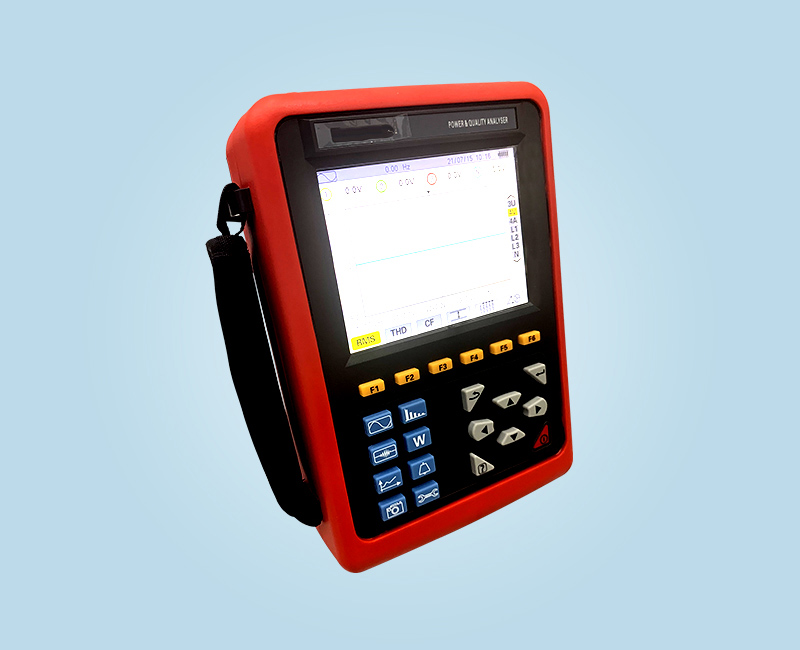

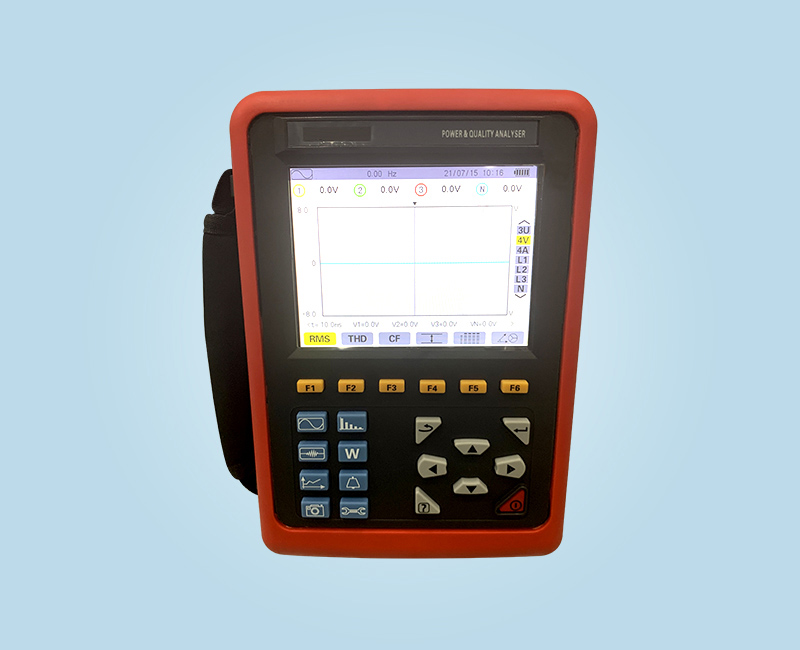

WXPQ-300C 电能质量分析仪
产品分类： 电能计量检测仪器
电能质量分析仪又名 智能型三相电能质量分析仪、 多功能电能质量分析仪、 三相电力质量分析仪等，同时具有谐波分析仪、 相位伏安表、 电力参数测试仪等仪器的功能 。动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
订购热线：15172499955
立即咨询★ 产品概述
WXPQ-300C 电能质量分析仪简介：是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的峰值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
★ 功能特点
基本功能：
★ 波形实时显示(4路电压/4路电流)。 ★ 电压和电流真有效值。 ★ 电压直流成份。 ★ 电流和电压峰值。 ★ 电流和电压半周期有效值的峰值。
★ 相量图显示。★ 各相谐波的测量，达50次谐波。 ★ 柱形图显示各相电流和电压的谐波含有率。★ 总谐波失真度(THD)。 ★ 各相有功/无功/视在功率值及总值。
★ 各相有功/无功/视在电能值及总值。 ★ 变压器K因数。★ 功率因数(PF)和COSφ位移功率因数(DPF)。 ★ 短期电压闪变。
★ 三相不平衡(电压和电流)。
捕捉记录功能：
◆ 暂态 捕捉功能：可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器至多可同时存储150组瞬态波形。
◆ 启动电流监测：可监测线路的浪涌电流，和监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。
◆ 趋势图 记录存储功能：可对基本测试功能的所有测试参数(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ),电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的记录数据。(同时选择20个参数间隔5秒记录一次，约可以记录300天)
◆ 告警功能：
可对选定的参数可根据需要设定限值，监测其是否超限，超限时产生告警日志，比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等，至多可设定40组告警监测参数，每一组都可以设定不同监测参数(包括50次谐波共123个不同参数)和限值，可设定超限的至短时间。至多可以存储12800组告警日志记录。
◆ 截屏功能：在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。例如，可以保存电流电压波形、谐波柱形图、相量图等的屏幕图片。至多可同时保存60组截图。
其他功能
◆ 通讯功能：通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂态波形、趋势图记录、告警日志、截图等，并显示在电脑上。
◆ 设置功能：用户可设定时间和日期、设定显示屏对比度和亮度、设定各相波形曲线在仪器中相应的颜色。可设定仪器的接线方式及电网类型。可选定不同电流钳和不同电压测试变比。可选定中文菜单或者英文菜单。
◆ 中/ / 英文帮助菜单：操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。
★ 技术参数
| 电源 | 可充电锂电池组9.6V，外接充电器。 |
| 电池电量指示 | 电池符号5格 显示电量，当电池电量过低时,提示1分钟后自动关机。 |
| 工作电流 | 约490mA，电池满电连续工作约8小时。 |
| 显示模式 | LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm。 |
| 钳口尺寸 | 008B尖小形电流钳：7.5mm×13mm； |
| 040B圆口形电流钳：35mm×40mm； | |
| 068B圆口形电流钳：68mm×68mm； | |
| 300F柔性线圈电流传感器（带积分器）：Φ300mm。 | |
| 仪器尺寸 | 长宽厚：240mm×170mm×68 mm。 |
| 通道数 | 4路电压，4路电流。 |
| 线电压 | 1.0V～2000V。 |
| 相电压 | 1.0V～1000V。 |
| 电流 | 008B电流钳：10mA～10.0A； |
| 040B电流钳：0.10A～100A； | |
| 068B电流钳：1.0A～1000A； | |
| 300F柔性线圈电流传感器（带积分器） 10A～3000A | |
| 频率 | 40Hz～70Hz。 |
| 电力电量参数 | W，VA，Var，PF，DPF，cosφ，tanφ。 |
| 电能参数 | Wh，Varh，Vah。 |
| 谐波 | 有，0～50次。 |
| 总谐波失真 | 有，0～50次，各相。 |
| 暂态记录组数 | 150组。 |
| 电压闪变 | 有。 |
| 启动电流模式 | 有，100秒。 |
| 三相不平衡度 | 有。 |
| 记录 | 300天(同时记录20个参数，每5秒记录1点)。 |
| 至小至大记录值 | 有，可测一段时间内的至大至小值。 |
| 告警 | 40种不同类型参数选择，12800组告警日志。 |
| 峰值 | 有。 |
| 截图容量 | 60个。 |
| 菜单语言 | 中文、英文。 |
| 通讯接口 | USB。 |
| 自动关机 | 在告警/趋势图记录/暂态捕捉模式(等待或者进行中)下，仪器不自动关机。 |
| 在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。 | |
| 背光功能 | 有，适合昏暗场所及夜间使用。 |
| 仪器质量 | 主机：1.6kg(带电池)； |
| 008B尖小形电流钳：170g×4； | |
| 040B圆口形电流钳：190g×4； | |
| 068B圆口形电流钳：510g×4； | |
| 300F 柔性线圈电流传感器（带积分器）：330g×4； | |
| 测试线与电源适配器：900g； | |
| 总质量：约9.2kg(含包装)。 | |
| 电压测试线长 | 3m。 |
| 电流钳线长 | 2m。 |
| 工作温湿度 | -10℃～40℃；80%Rh以下。 |
| 存放温湿度 | -10℃～60℃；70%Rh以下。 |
| 输入阻抗 | 测试电压输入阻抗为：1MΩ。 |
| 耐压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟。 |
| 绝缘 | 仪器线路与护套外壳之间≥10MΩ。 |
| 结构 | 双重绝缘，带绝缘防振护套。 |
| 适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2。 |
