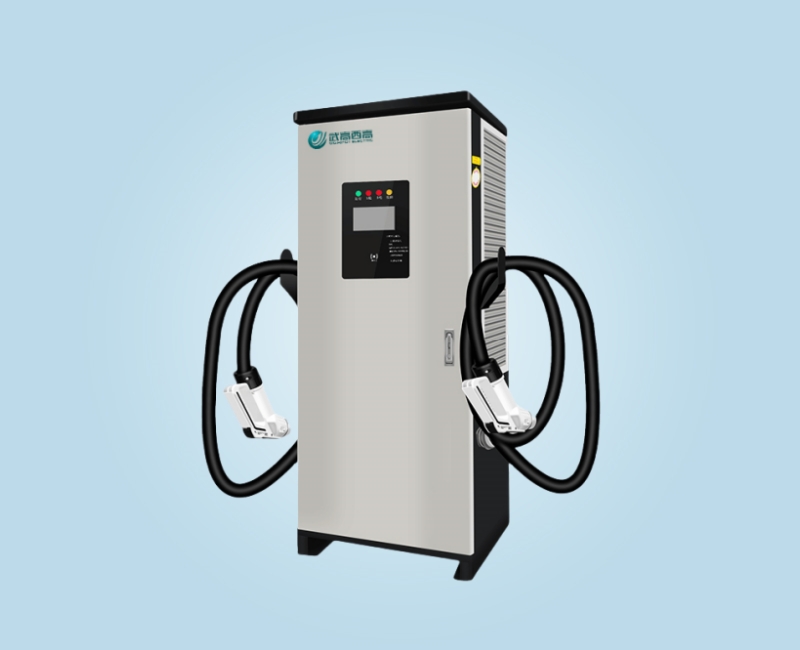

WX-EVPD2-280/320/360/400一体式双枪直流充电桩
产品分类： 新能源,蓄电池检测仪器
一体式双枪直流充电桩(落地式)是我司自主研发的电动汽车直流充电桩,主要用于对电动汽车进行快速充电，支持双枪同时充电，适用于电动重卡等大型设备充电(可选双枪并充)。该产品可安装在户外，防水，防尘设计，防护等级IP54。
订购热线：15172499955
立即咨询一、产品概述
WX-EVPD2-280/320/360/400一体式双枪直流充电桩(落地式)是我司自主研发的电动汽车直流充电桩,主要用于对电动汽车进行快速充电，支持双枪同时充电，适用于电动重卡等大型设备充电(可选双枪并充)。该产品可安装在户外，防水，防尘设计，防护等级IP54。
本产品将交流配电单元，防雷单元，充电机单元，监控单元底层数据采集单元，计量单元，直流输出单元组装在一个柜体内，直流充电桩采用模块化设计，两者配合，通过线缆连接，具有安装调试方便，运行维护简单等特点，是电动汽车户外直流快速充电的理想选择。
二、技术参数
输出端口：双枪
输出功率：280kW/320kW/360kW/400kW
外壳材质：金属
| 输入电压 | AC380V士15% |
| 输入频率 | 50Hz士5% |
| 效率 (满载) | ≥95% |
| 输出端口 | 双枪 |
| 安装方式 | 落地式 |
| 输出电压 | 200~1000V |
| 输出电流 | 0~500A |
| 输出功率 | 0~280/320/360/400kW |
| 线缆长度 | 5m |
| 人机界面 | 7寸高亮彩色显示触摸屏 |
| 功率因数 | ≥0.99 |
| 稳压精度 | ≤士0.3% |
| 稳流精度 | ≤士0.3% |
| 均流不平衡度 | ≤士5% |
| 散热方式 | 强制风冷 |
| 保护功能 | 短路、过流、过压、漏电、过载等 |
| 运营平台 | 可选云快充、达克云、北电云、小桔、国网SDK等 |
| 联网通信 | 以太网口/RS232/CAN/485/4G |
| 尺寸(宽x深x高) | 810*660*1950mm |

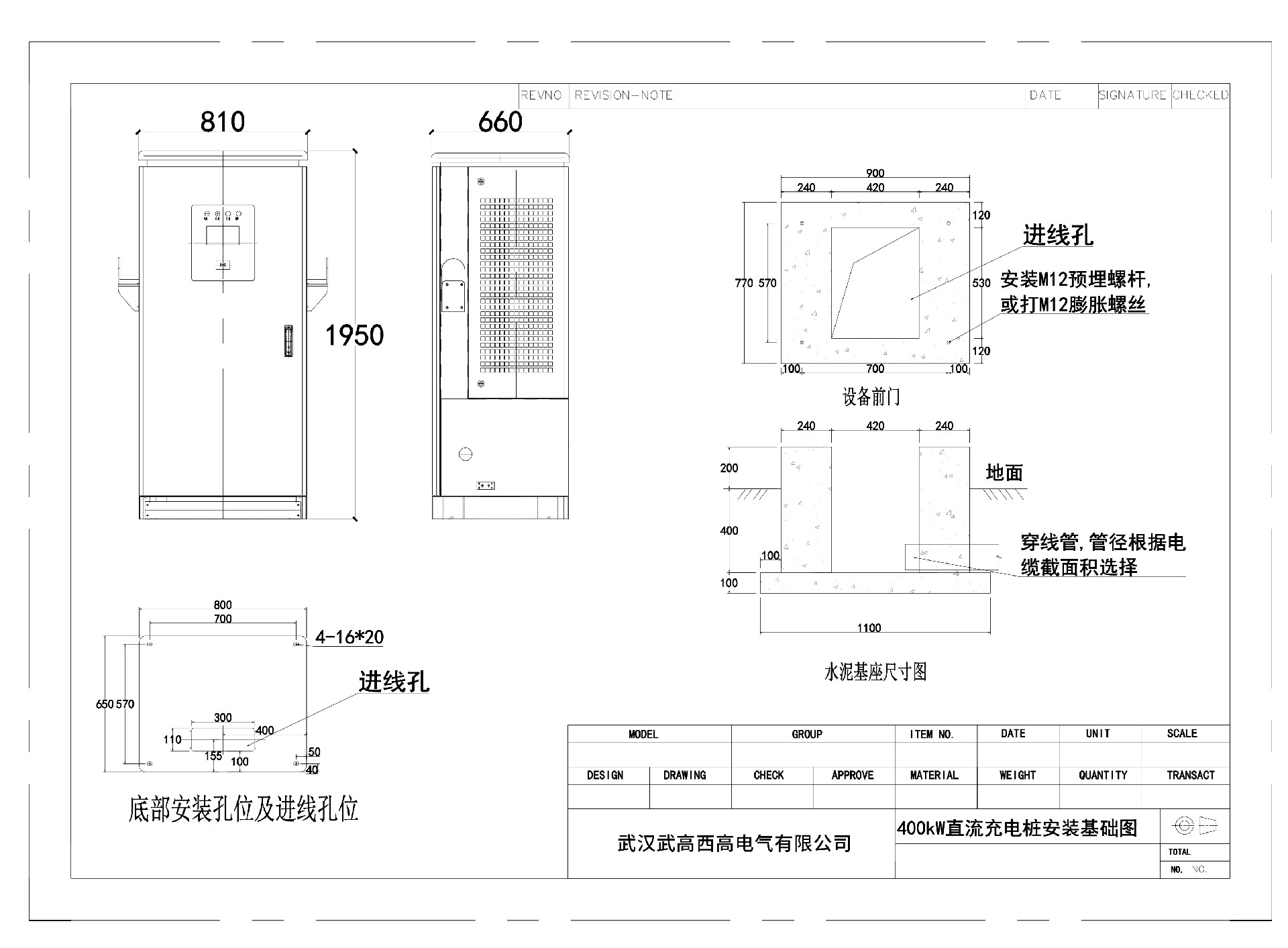

安装基础图
三、主要功能
1、充电设备采用多台高频开关电源模块并联冗余备份运行，组成大功率充电系统，模块件均流不平衡度≤5%，具有可靠性高,易于维护等特点。
2、电源模块采用 LLC 谐振技术提升了电源效率，充电系统效率高达 95% 以上。
3、分段式恒定功率设计，宽范围设定输出电压；电流可以大幅度提升充电速度。
4、电源模块自带标准隔离 CAN 通信口与监控通信。
5、充电系统设有独立的监控器，与人机交互界面及上位机等交换信息，监控系统运行。
6、人机交互界面采用高性能 ARM 芯片和7寸高亮彩色显示触摸屏，人性化设计，操作简单，使用方便。
7、人机交互界面通过 CAN总线和电池管理单元(BMS)或车在仪表连接。根据电池巡检(BMS)的给定参数运行，设定不同的充电运行模式，实现快速充电。
8、设有完善的保护功能如交流输入过/欠压保护、交流过流保护、交流缺相保护、交流漏电保护、直流输出过压保护、短路保护、过流保护、过温保护、输出防倒灌保护等。
9、触摸屏实时显充电时间、电压、电流、电量、费用等信息。
10、本设备单个充电终端出现故障无法充电时，不会影响其他充电终端的正常使用。
11、每个充电终端都具备智能充电方案，可以实现最大功率输出。
12、本司有自研充电平台，支持与其他平台系统对接，手机后台实时查看当前充电时间、电压、电流、电量、费用等信息。
13、PC端后台可对充电桩进行管控，查看充电桩各类信息，包括刷卡记录，并支持文件导出。
