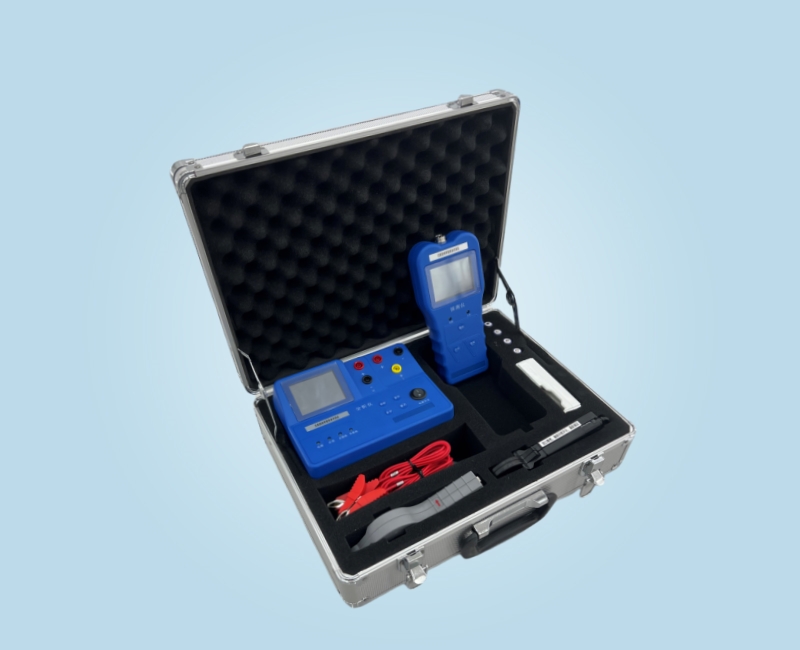

WXF-5000直流接地智能快速查找仪

一、产品概述

        直流系统绝缘故障、直流互窜故障及交流窜电故障是一种易发生且对电力系统危害性较大的故障，危害电力系统正常运行。

        为了能够更好的帮助现场维护人员快速准确地找出直流故障，我公司通过多年努力，总结大量现场经验，开发出了直流接地智能快速查找仪。

        直流接地智能快速查找仪采用高精度电流钳表，利用故障回路中的直流电流差值进行故障查找与定位，将快速 FFT 变换技术引入到直流故障查找设备中，可以检测出各电压等级（24V，48V，110V，220V）直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障。

        随着电力系统对安全运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地智能快速查找仪的基本要求。

       基于调频调幅技术的新型直流故 基于直流电流差值检测原理的新型直流接地智能快速查找仪引入快速 FFT 变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找安全性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。

二、功能介绍

1．系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现 0—300V 的电压监测范围；

2．系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，平衡桥大小检测，测量范围 0—999.9KΩ；

3．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中窜入的交流电压值，交流电压测量范围为 0—280V；

4．系统分布电容测量功能，仪器可测量系统的分布电容并实时显示；

5．环网检测及定位功能，仪器可以检测两段母线中存在的各种环网故障，包括正极环、负极环、两极环及异极环等，并可通过波形显示及方向显示来实现环网故障点的定位；

6．装置具有调幅、复位、电流波形选择和工作模式选择功能，可实现高阻环网故障的查找定位。

7．支路绝缘阻抗测量及绝缘故障定位功能，仪器测量每条支路对地绝缘阻抗大小，并可通过波形显示及方向显示实现绝缘故障点的定位；

8．故障电流频谱分析功能，装置通过快速 FFT 变换实现电流变化的频谱分析功能，有效提取被测电流频点的信号幅值，提高检测精度；

9．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA;

10．波形曲线显示及方向显示功能，在使用探测仪对被测支路进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找,有环网故障及接地故障时显示故障点方向。

三、主要技术指标

3．1 分析仪主要技术指标

使用环境

工作电源：DC22V-300V,  环境温度：-20℃—55℃

 相对湿度：0—90%

直流电压测量

直流电压测量范围:22-300V

直流电压测量分辨率：0.1V

直流电压测量精度：220V 直流电源系统（180V~286V）110V 直流电源系统

（90V~143V）±0.5%

交流电压测量

测量交流与直流窜电电压：10-280v

交流电压测量分辨率：0.1V

 交流电压测量精度：±5%

绝缘电阻测量

绝缘电阻测量范围:0-999.9KΩ；绝缘电阻测量分辨率：0.1KΩ

绝缘电阻测量精度：Ri < 10KΩ 显示具体数值

10KΩ≤Ri≤500KΩ ±5%

检测桥幅值调节范围：0mA，0.25mA，0.5mA ，1mA，2mA

 检测环网阻值范围：50KΩ以内

系统分布电容测量

系统分布电容测量范围：0-999.9uF ,精度 C < 10uF 或 C>200uF:显示具体数值;

10uF≤C≤200uF:±10%或±3uF；

检测波形类型选择：正弦波、方波；系统对地容抗测量：0－1000kΩ

检测波形类型选择：正弦波、方波

工作模式：强制信号启动、自动信号启动

显示介质及分辨率：TFT,320x240

3．2 探测仪主要技术指标

绝缘电阻测量

绝缘电阻测量范围: 0-500KΩ

绝缘电阻测量分辨率：0.1KΩ

绝缘电阻测量精度：Ri <10KΩ 显示具体数值

10KΩ≤Ri≤500KΩ: ±10%

频谱分析范围

频谱分析通道数量:1

频谱分析频段范围:0.125-12.5Hz

频率分辨率: 0.125Hz

电流波形显示周期：8s；

可检测馈线电流范围：0—2A；

电流测量范围：-100—+100mA；

电流测量分辨率： 0.01 mA

显示介质及分辨率：TFT,320x240

3．3 无线通信技术指标

速率：2Mbps，由于空中传输时间很短，极大的降低了无线传输中的碰撞现象

多频点：125 频点，满足多点通信和跳频通信需要

超小型：内置 2.4GHz 天线，体积小巧，15x29mm

低功耗：当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了电流消耗。
