WXHX9000中置柜核相仪

一．产品简介

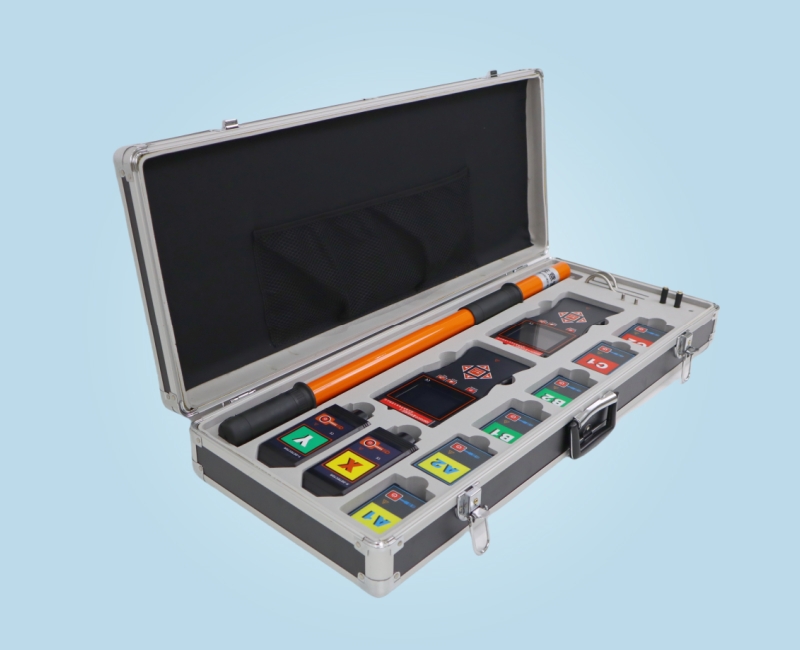

        WXHX9000中置柜核相仪又名无线高压卫星授时远程核相仪由X接收器、Y接收器、X采集器、Y采集器、A1采集器、A2采集器、B1采集器、B2采集器、C1采集器、C2采集器、伸缩绝缘杆等组成，同时具有中置柜核相、环网柜核相、本地核相、远程核相等功能。远程核相能实现超远距离核相、地下室核相、矿井下核相，授时精度小于30nS。接收器采用3.5寸真彩液晶屏，内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确保核相精准。接收器同屏显示实时相位、频率、电压等级，具有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。

       本地核相、远程核相：本地核相核相距离约200m，远程核相距离500Km以上，能对1V～550kV的电压线路全智能核相。本地核相、远程核相可用于高压线路和完全密封的环网柜二次核相，其中35kV以下的裸导线XY采集器可以直接接触核相，35kV以上的裸导线XY采集器采用非接触式核相，非接触核相是将XY采集器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！

       中置柜核相：由A1、A2、B1、B2、C1、C2共六个中置柜专用采集器组成，用于电力系统小车式开关柜的核相，接收器柜外无线接收数据，并给出核相结果。

        本核相仪还具有高压验电器、高压相位表、高压相序表、高压电压表等仪器的部分功能，可以用于验电、相序、相位测试，变压器组别判断等。

二．技术规格
