WXJK-Z架空线路接地故障测试仪

一、产品简介

WXJK-Z 架空线路故障测试仪，是我公司精心研发的新型线路接地故障巡查装置，适用于不长于 25 公里的架空高压线路巡查单相接地故障，对接地故障点进行精确探寻定位（巡查作业时线路需停止运行）。仪器适用于裸导线或带绝缘外皮的导线，能准确找到架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。

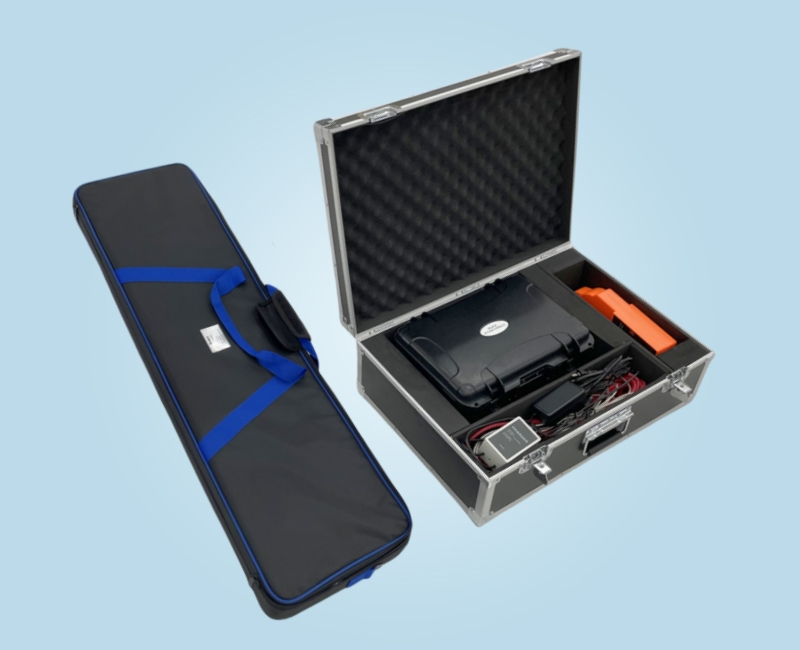

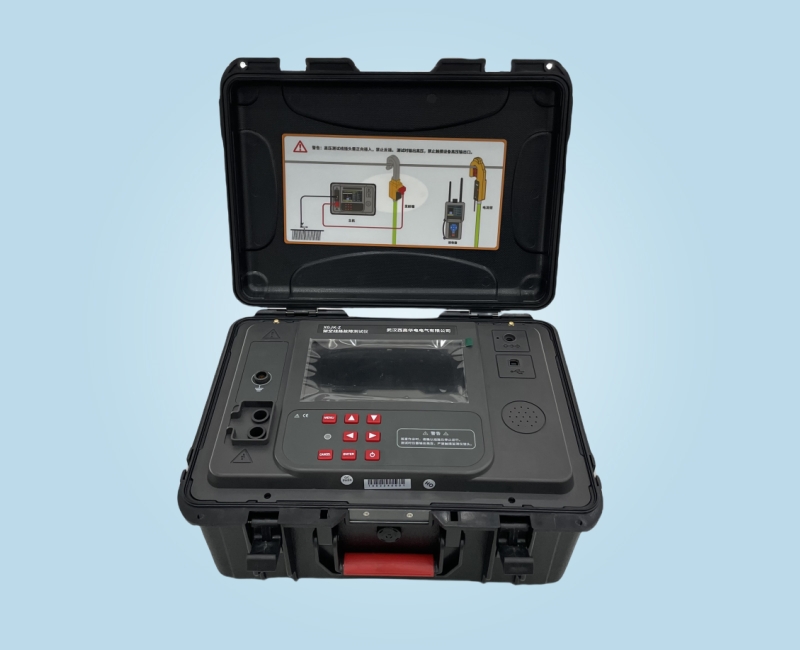

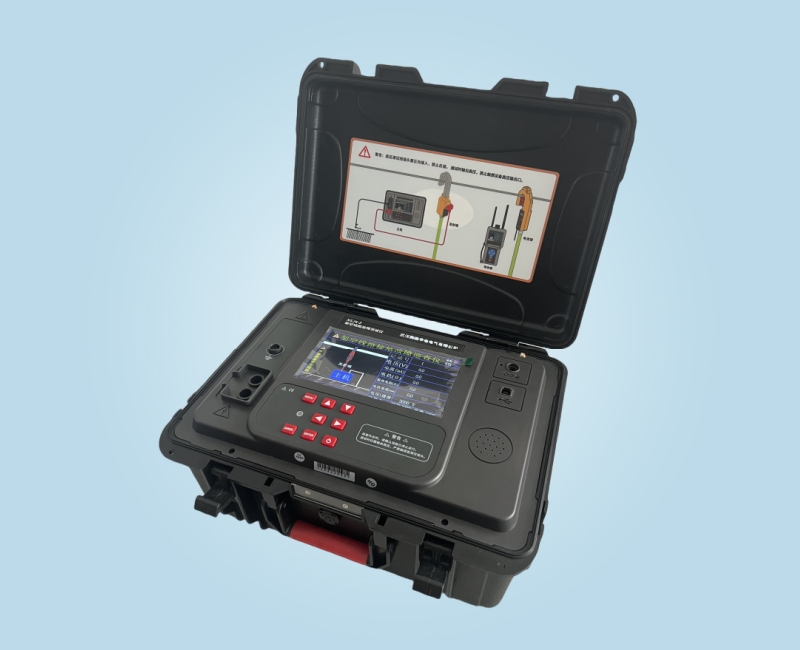

WXJK-Z 架空线路故障测试仪，由主机、电流检测钳、高压发射端、接收机、测试线、接地针、绝缘杆及附件组成。主机与接收器之间为 4G/LORA 双模通信，控制高压信号输出，同时将测试结果发出到主机。电流钳与接收器之间为 LORA通信，将电流钳检测到的信号发送到接收器。主机采用 7 寸彩屏，故障指向清晰明了，测试结果一目了然，接收机具有语音播报功能，测试结果、线路故障方向，使得现场操作更加轻松。电流检测钳及高压发射端结构紧凑，体积小，重量轻，挂装方便，一次挂装即可完成线路故障查找，操作简易快速，极大减轻了测试的工作强度，提高工作效率。

WXJK-Z 架空线路故障测试仪，可进行多条线路的接地故障定位。在架空线路停运后，由高压发射端向线路施加低频高压信号，电流检测钳检测电缆线的信号，通过主机分析脉冲电流及阻抗，判断有无接地故障，在接收机液晶屏显示及语音播报检测结果。

二、功能特点
1. 能准确判断出接地故障的方向及测量接地故障电阻值，无需断开 PT，测试便捷快速。
2. 可应用于带绝缘外皮的电缆线（高压发射端挂在验电环上）。
3. 适用于检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性多种故障。
4. 输出电压有 8000V 及 3000V 两档选择，输出电流≤100mA。
5. 短路检测能力强，可检测接地电阻为 0Ω的直接短路故障。
6. 无需另配外置电源，充满电后可持续工作 10 小时，可检测整条线路。
7. 语音播报功能，播报检测结果。
8. 主机与接收器间采用 4G、LoRa 双模通信。

三、技术规格
