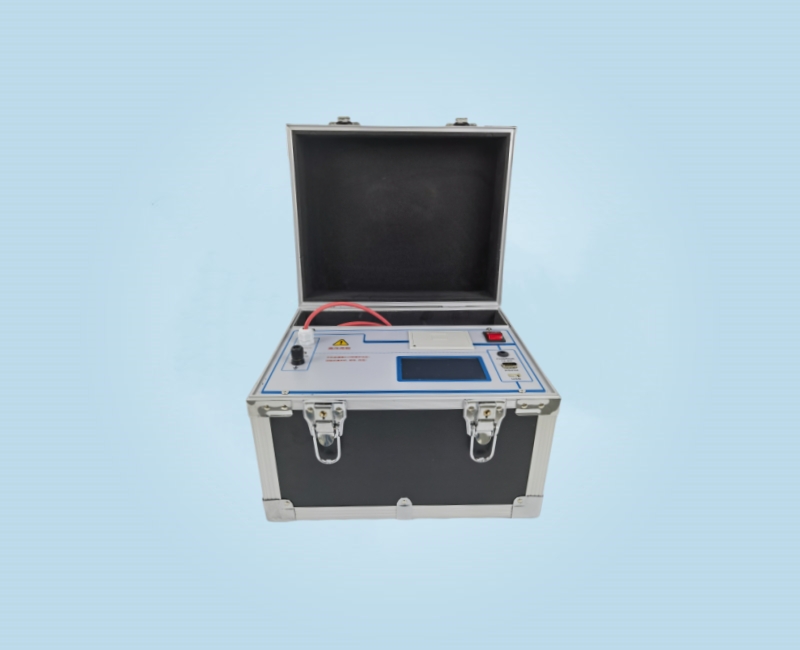

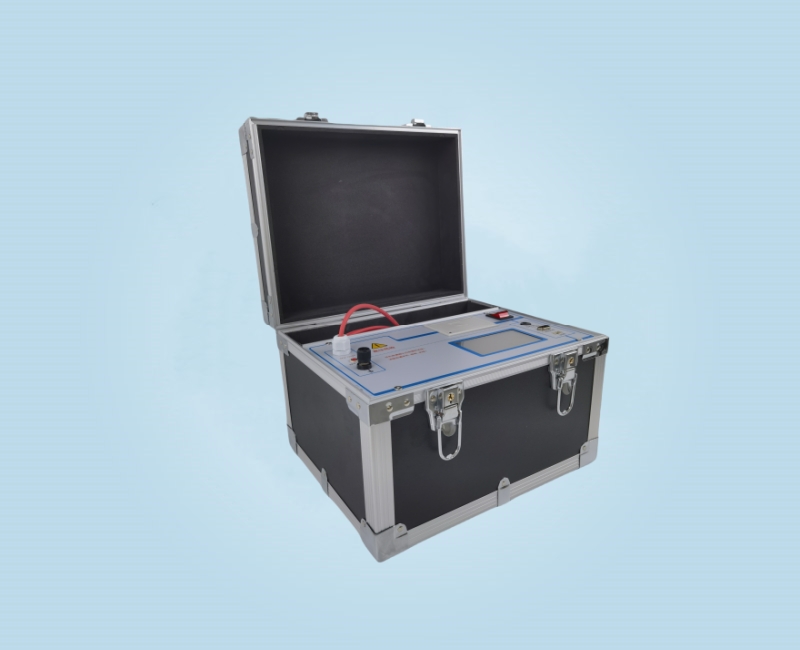

WXYZ-30KV氧化锌避雷器直流参数测试仪

产品分类: 线路检测试验设备

本仪器将直流高压电源、测量和控制系统有机结合,缩小仪器体积,减轻重量。适用于变电站、修理车间、生产厂家和、试验室等各种条件下的试验,本仪器替代了传统的笨重测试仪器和测试方法,是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。

订购热线:15172499955

立即咨询

一、概述

WXYZ-30KV氧化锌避雷器直流参数测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀片间性能不良的内部缺陷,根据《DL/T596-2021电力设备预防性试验规程》中16.1和《GB∕T 11032-2020 交流无间隙金属氧化物避雷器》的规定,发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物避雷器做直流1mA电压(U1mA)和0.75 U1mA下泄漏电流的检测。并根据测量规程,应记录试验时的环境温度和相对湿度,本仪器实现了自动测量环境温度、相对湿度的功能。

本仪器将直流高压电源、测量和控制系统有机结合,缩小仪器体积,减轻重量。适用于变电站、修理车间、生产厂家和、试验室等各种条件下的试验,本仪器替代了传统的笨重测试仪器和测试方法,是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。

本仪器操作设置人性化,可以通过触摸屏操作、遥控器远程遥控、手机蓝牙APP无线操作、RS232/RS485连线操作(选配)、外部IO线控操作(选配)等测量方式,灵活度极高

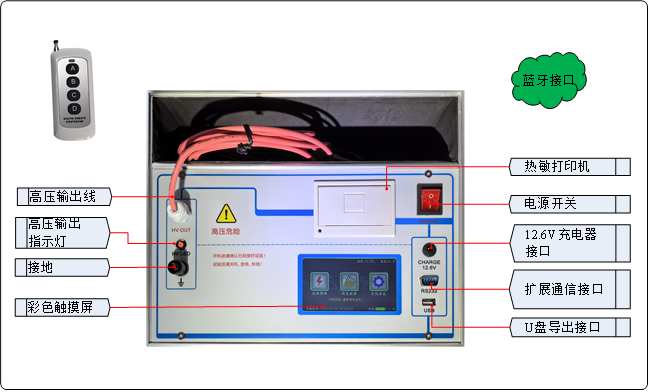

二、仪器介绍








1为参考图片,请以实物为准

1.遥控器:本机标配4键遥控器,组合键“A->C->B”启动,键“D”停止。

2.高压输出(HV OUT):输出测试电压,接被试品上端,测试时请勿触摸。

接地:接被试品接地端,测试时请勿触摸。

3.高压指示灯(HV LED):高压输出时,红灯亮。

4.彩色触摸屏:320X240像素点阵触摸彩色液晶屏,在阳光和黑暗环境下都十分清楚。

5.热敏打印机:打印机是热敏打印机,热敏纸分正反面(一面可以打字,一面不能),打印内容在热敏纸上只能存留三个月左右,不能用于存档。

电源开关(ON/OFF):电源开关按钮。

6.12.6V充电器接口(CHARGE):显示电量不足时,请插入标配的12.6V充电器充电。

7.可定制通信接口(RS232):常规设备不带通信!可定制各种通信接口(Modbus-RTU 标准协议的RS232/RS485),定制物联网其它协议,也可以定制线控接口(控制仪器的启动、停止,合格/不合格信号输出)。 (选配)

8.U盘导出接口(USB):导出试验数据,生成WORD文档,方便生成报表。

9.蓝牙接口:本机标配安卓系统的蓝牙APP,手机或平板安装APP可以跟本机蓝牙相连,进行测试、停止、上传、分享、打印、生成WORD文档等,需要APP可以联系厂家免费获得,不随机附送。


三、产品特点

1. 一键试验:一键自动完成试验,直接显示试验结果。

2. 彩色触摸屏:320×240高清彩色触摸屏、人机对话。

3. 内置锂电池:标配内带高能锂离子电池,特别适合无电源场合。

4. 内置日历时钟:内置日历时钟,为打印、保存数据提供时间依据。

5. 温湿度测试:高精度显示当前的温度和湿度数据。

6. 海量存储试验数据:本机配有大容量存储,海量存储数据。具有数据存储与数据浏览功能,并具有掉电保护功能。

7. U盘导出试验数据:配有U盘导出数据功能,导出word文件。

8. 蓝牙控制及上传数据:标配蓝牙功能、配有安卓蓝牙APP,可以用手机或平板安装APP可以测试、停止、上传、分享、生成word文件。

9. 内置培训资料:屏幕内部配有各种接线方式,指导现场使用。

10. 中文输入试验信息:可以中文输入相关站点、设备、人员、备注等,方便标识保存试验数据,方便标识打印试验数据。

11. 中英切换:可以直接界面切换中英文界面,兼容中外使用场合(选配)。

12. 热敏打印机:现场热敏打印机打印试验结果,也可选配外置无线蓝牙打印机。

13. 可定制通讯串口:标准设备不含通讯接口!若需要可选配定做串口RS232或RS485的MODBUS通信,选配物联网MQTT试验控制上传。(选配)

14. 高速采样:高速的采样频率,先进的数字信号处理技术,抗干扰性能强,测量结果精度极高。

15. 携带方便:本机机箱体积小,重量轻,便于携带。

四、技术参数

1. 测量范围:电压:0~30kV(可定制)

                       电流:0~1000μA(可定制)

                纹波系数:≤1.5%

2. 分辨率:电压:0.01 kV   电流:0.1μA

3. 准确度:电压:5%rdg±10dgt    电流:5%rdg±10dgt

4. 供电方式:可充电锂电池供电(充电器:AC220V/50Hz输入 12.6V输出)。充电时间:2-3小时,使用时间:≥4小时

5. 遥控有效距离:120M

6. 环境温度:-10℃~50℃

7. 相对湿度:25℃时≤85%

8. 海拔高度:<1000M

9. 电池容量:12.6V/4000mAH。

10. 仪器外型:320mm×270mm×230mm。

11. 仪器重量:4.8kg。
