TAG-8000 无线高压核相仪
产品分类： 线路检测试验设备
产品简介：TAG-8000无线高压核相器（以下简称“仪器”）用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。在闭环两电源之前一定要进行核相操作，否则可能发生短路。仪器适合6KV～220KV输电线路带电核相作业，同时具有高压验电和核定相序的功能。仪器采用无线传输技术，操作安全可靠，使用方便，
订购热线：15172499955
立即咨询★ 产品概述
TAG-8000无线高压核相器（以下简称“仪器”）用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。在闭环两电源之前一定要进行核相操作，否则可能发生短路。仪器适合6KV～220KV输电线路带电核相作业，同时具有高压验电和核定相序的功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。与有线核相器相比，其主要优点是去掉了连接两个电网（电源）两端的引线，使用不受任何地形和设施构架的方式限制，提高了安全性。
★ 工作原理

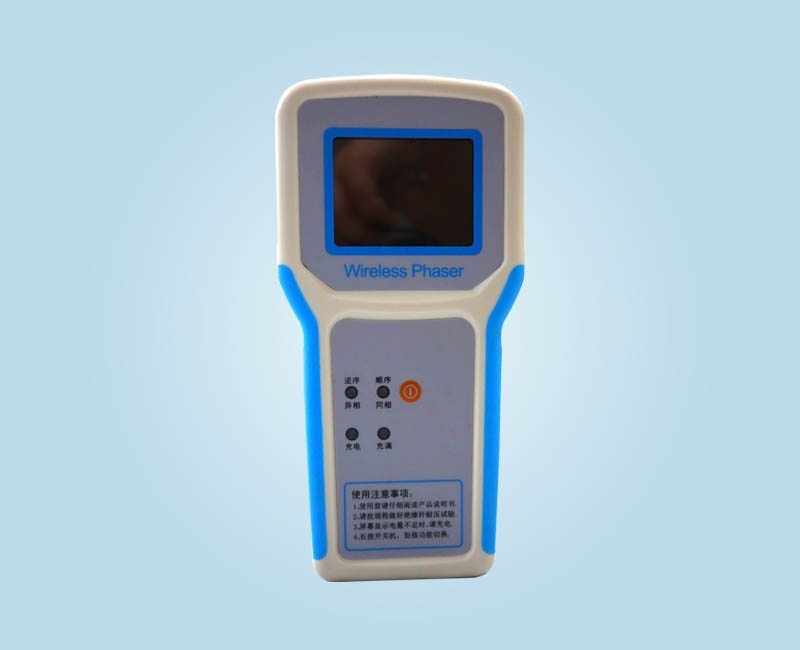

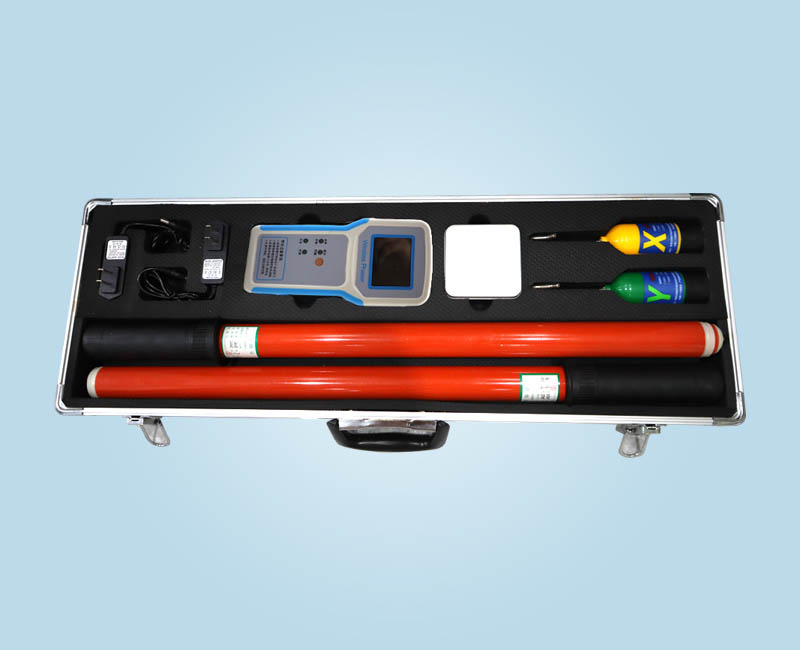

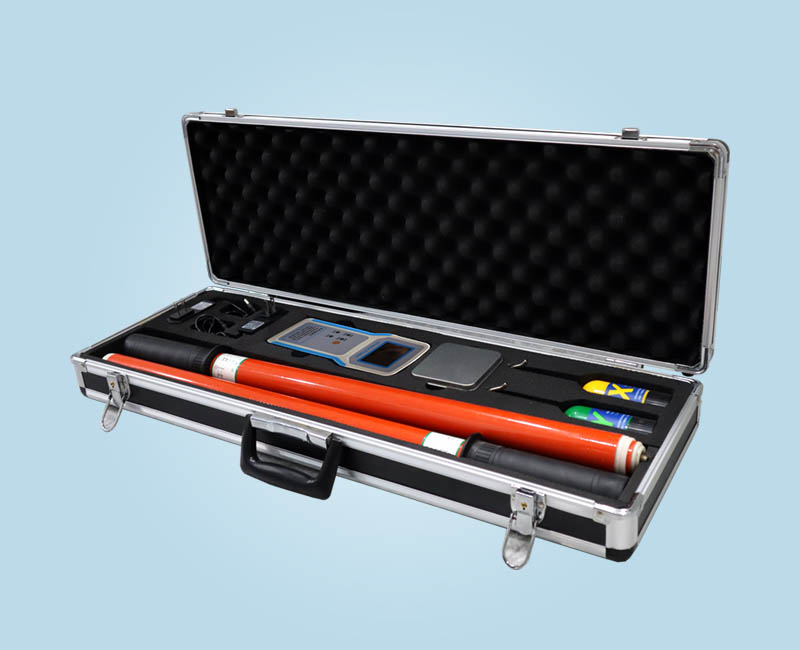

仪器由X发射器、Y发射器和接收主机组成。两个检测发射器可以判断线路是否带电，然后发出测量的相位、频率信号。接收主机接收两个检测发射装置发回的信号，从而判断两线路是否同相。
★ 安全事项
1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。
★ 技术特性
| 相位差准确度 | 误差≤5° |
| 频率准确度 | ±0.1HZ |
| 测量电压等级 | 6KV-220KV |
| 发射器和接收主机的传输距离 | 大于130米 |
| 结果判断（同相、异相）采用A级标准，相位差≥30°为异相，相位差<30°为同相 | |
| 真人语音提示，男声“同相”、女声“异相请注意” | |
| 屏幕同时显示两线路相位差、频率、波形或失量图 | |
| 主机显示电池电量，半小时无操作自动关机 | |
| 两个发射器和接收器均内置可充电锂电池 | |
| 具有高压验电和核定相序的功能 | |
| 高压测量时泄漏电流 | <10uA |
| 发射器工作功耗 | <0.1W |
| 接收主机工作功耗 | <0.3W |
| 主机锂电池容量 | 约为2200mAH |
| 发射器电池容量 | 约为350mAH |
| 若仪器1年使用10次，每次30分钟，则充电周期约为1年 | |
| 工作环境 | 温度：-35℃--- +45℃ |
| 湿度≤95%RH | |
| 储存环境 | 温度：-40℃--- +55℃ |
| 湿度≤95%RH | |
| 整机重量 | 约4.5KG |
| 仪器包装尺寸 | 长71cm*宽26cmm*高11cm |
