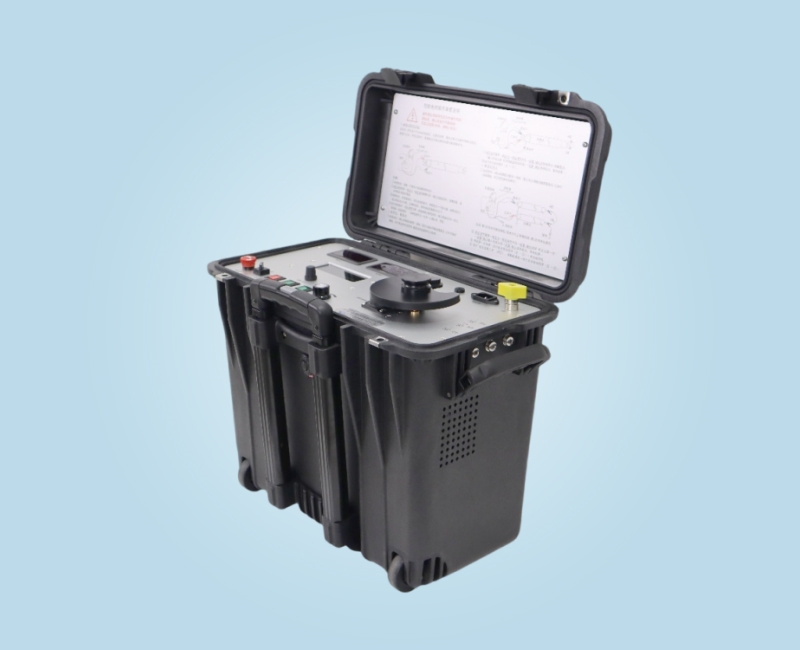

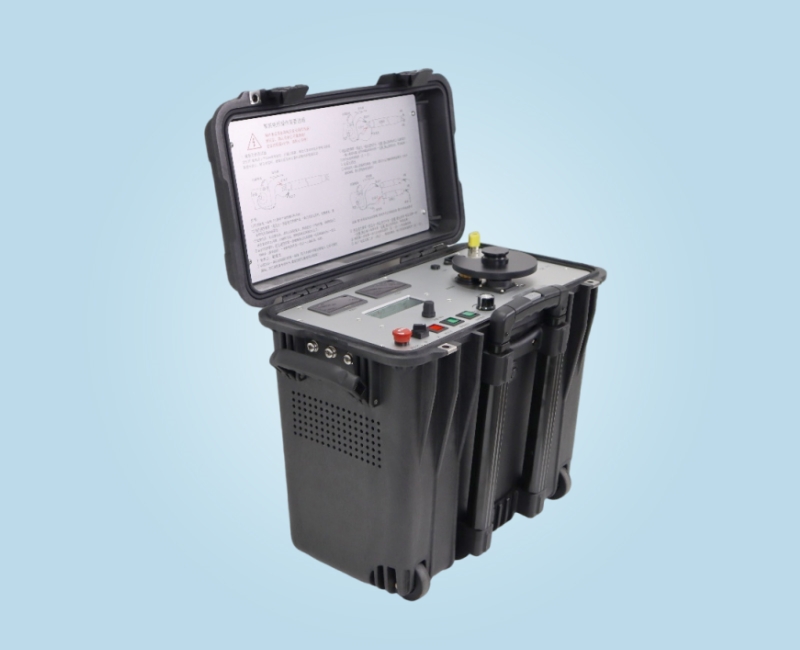

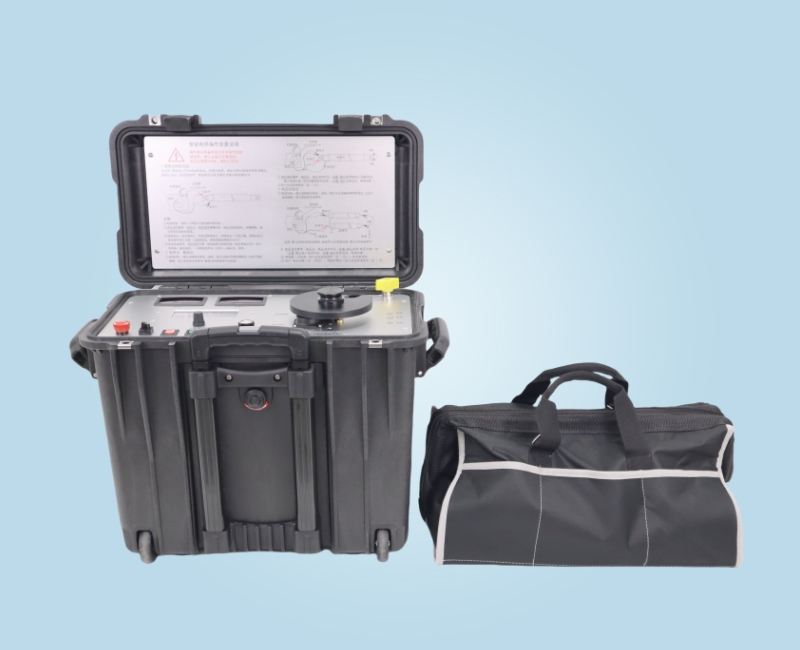

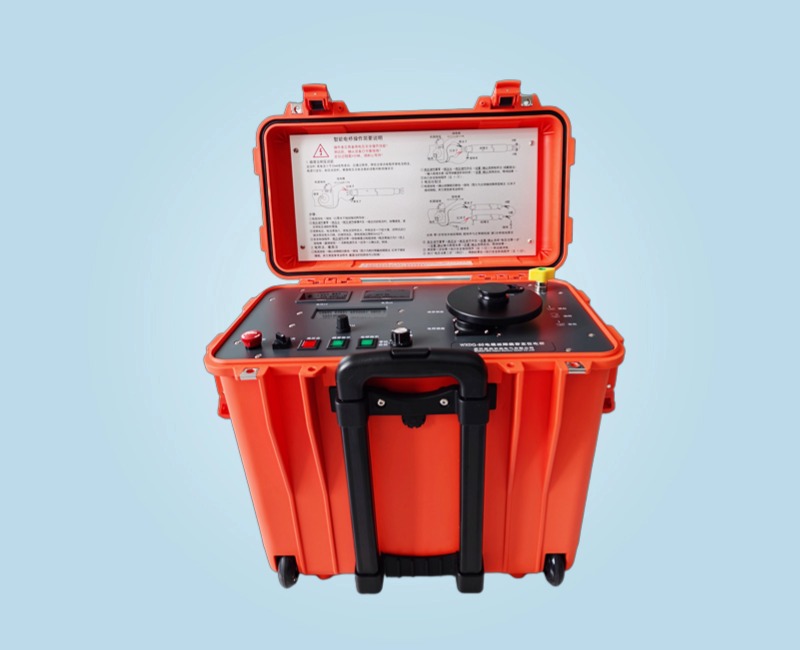

WXDQ-60 电缆故障烧穿定位电桥

一、产品简介

WXDQ-60 电缆故障烧穿定位电桥，集烧穿和智能电桥于一体。烧穿功能最高输出电压可达 60kV，短路电流约 600mA，可以快速将高阻故障烧成低阻。智能电桥最大电流约 600mA，大大提高了故障定位精度。特别适合于高电压、大截面、长线路的复杂电缆系统的绝缘故障预定位。除了部分断线故障以外，高压电桥，可用于所有电缆主绝缘故障定位。

二、技术特点

1.设备采用开关电源构成高压恒流源，电压高，电流稳定。

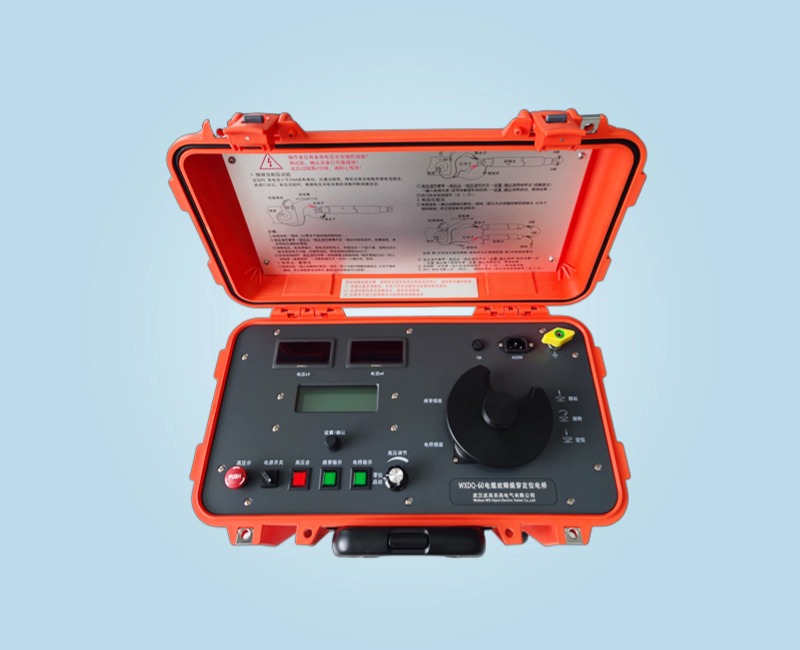

2.电桥检测模块与大屏幕显示液晶整体置于高电位。面板上操作钮处于地电位，通过绝缘杆操作电桥。

3.特别定制的四芯带屏蔽高压测量电缆，铜网编织屏蔽层可靠接地，使用安全。四端电阻测量法避免了引线电阻引入的误差。

4.高压恒流源和电桥集成在一个便携式拉杆塑料箱体。设备电压高、重量轻、操作方便。

5.与波反射法相比，电桥法没有盲区，特别适用于判断短电缆及靠近端头的击穿点。

6.高电压、大电流特别适用于高电压、大截面、长线路的高压复杂电缆系统的绝缘故障预定位，如具有 GIS 终端及交叉互联的复杂高压电缆绝缘故障定位，在不拆除 GIS 开关也无需首尾直连交叉互联的情况下快速完成定位。

三、技术参数
