WX-A20D电缆故障定点仪

产品分类: 电缆故障检修设备

一、概述WX-A20D智能电缆故障精确定点仪,配合高压信号发生器使用,是一款便携式、智能化的电力电缆故障定点仪。二、功能特点1、背景降噪技术,有效滤除环境干扰噪声,凸显故障位置放电声音。2、智能定点方式,通过智能算法直接给出声磁延时值,降低对测试人员的要求。3、自动哑音功能,移动传感器时自动静音,避免移

订购热线:15172499955

立即咨询

一、概述

WX-A20D智能电缆故障精确定点仪,配合高压信号发生器使用,是一款便携式、智能化的电力电缆故障定点仪。


二、功能特点

1、背景降噪技术,有效滤除环境干扰噪声,凸显故障位置放电声音。

2、智能定点方式,通过智能算法直接给出声磁延时值,降低对测试人员的要求。

3、自动哑音功能,移动传感器时自动静音,避免移动产生的噪音。

4、电子罗盘功能,显示电缆铺设方向同传感器的左右位置和角度。

5、声音滤波参数可调,选择合适的滤波器参数,抑制环境噪音。

6、自动增益功能,磁场触发增益自动调节,更加方便定点。

7、高性能抗噪监听耳机。

8、800×480高亮彩色液晶,亮度达到800cd/m2,确保阳光下可视。

9、内置大容量锂离子电池,USB接口充电。

10、小巧便携,重量轻。


三、技术指标

1、声磁同步定点功能:

(1)声音通道

a)带宽

全通:80Hz~1500Hz。

低通:80Hz~400Hz。

高通:200Hz~1500Hz。

带通:150Hz~600Hz。

b)信号最大增益:≥80dB。

c)定点精度:0.1m。

d)声磁延时范围:0~80ms

e)声磁延时分辨率:0.1ms

(2)磁场通道

a)信号最大增益:>80dB

2、声磁同步背景降噪模式:强降噪,自适应降噪,无降噪三种模式。

3、电源:

a)电池:内置锂离子电池组,标称电压3.7V,容量>6000mAh。

b)使用时间,可连续使用时间>9小时;

c)充电器:输入AC100-240V,50/60Hz;输出5V/2A

d)充电时间:<5小时

4、显示方式:800×480高亮彩色液晶,阳光下可视

5、体积:主机230mm×127mm×55mm。

6、质量:主机1kg;传感器1.4kg

使用条件:温度:-10℃-50℃,湿度5-90%RH,海拔<4500m。


四、仪器组成和简介

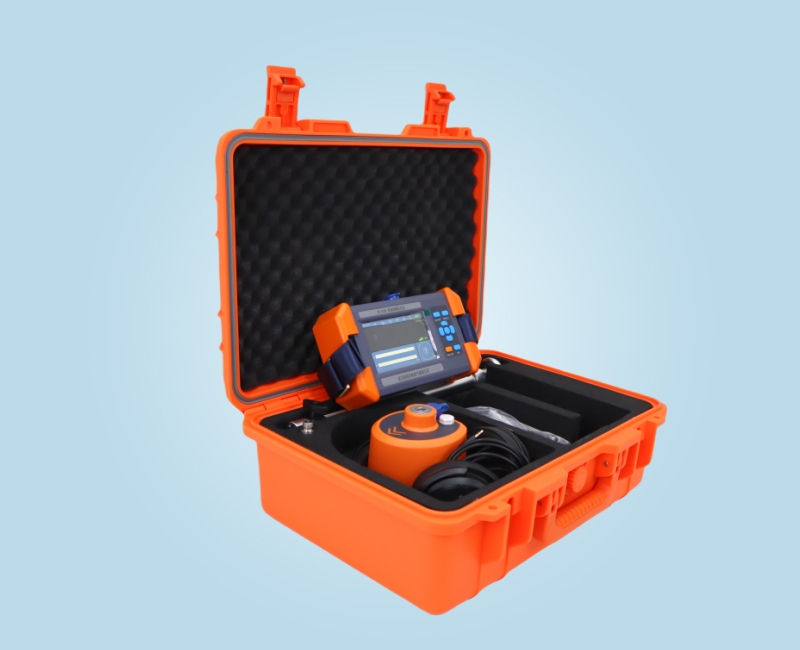

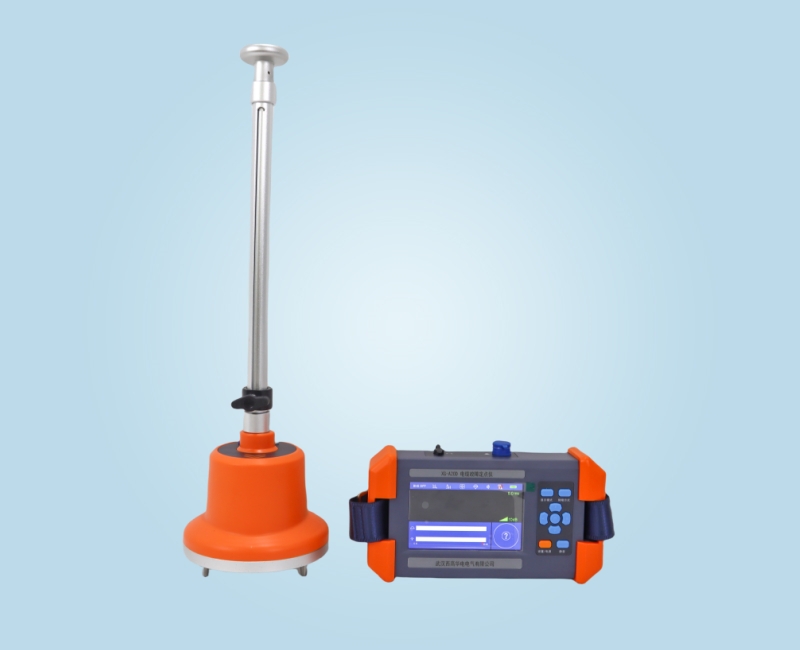

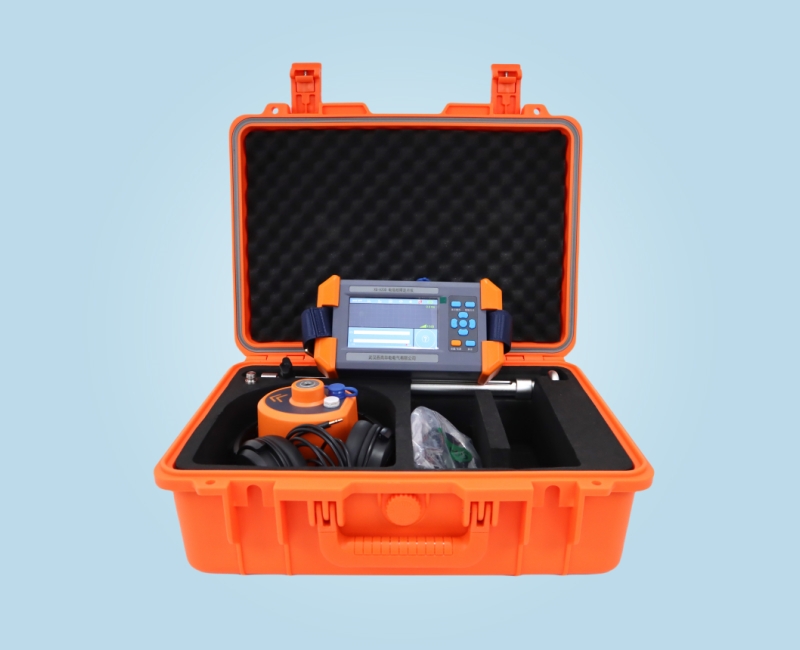

本仪器包括1个主机、1个声磁同步传感器、1个高抗噪耳机、1条信号线以及充电器等。主机如图2-1-1所示:

西高华电

  如图2-1-1



   序号

名称

说明

1

液晶


2

键盘区

【设置/电源】:长按开机;短按进入设置。


【静音】:控制耳机声音输出。


【显示模式】:调节显示模式


【降噪方式】:调节降噪方式


【五向键】:


【上键】和【下键】调节声音增益。


【左右键】波形方式调整光标或调整磁场触发值,用【中键】切换。


【中间】自动磁场关闭时,切换左右键调节功能,调整光标或磁场触发值。

3

USB充电接口和充电指示

红色:正在充电。

绿色:充电完成。

4

耳机接口

接耳机

5

信号接口

使用信号线和传感器连接。



 西高华电

         图2-1-2传感器


    序号

名称说明

1

提杆安装方法:插入安装孔,旋转提杆1/4圈。

2

信号接口
使用信号线和主机连接

3

透气阀平衡内外气压

4

长探针适合草地或松软的地面,使用时将其拆下并安装在底部螺孔内。
