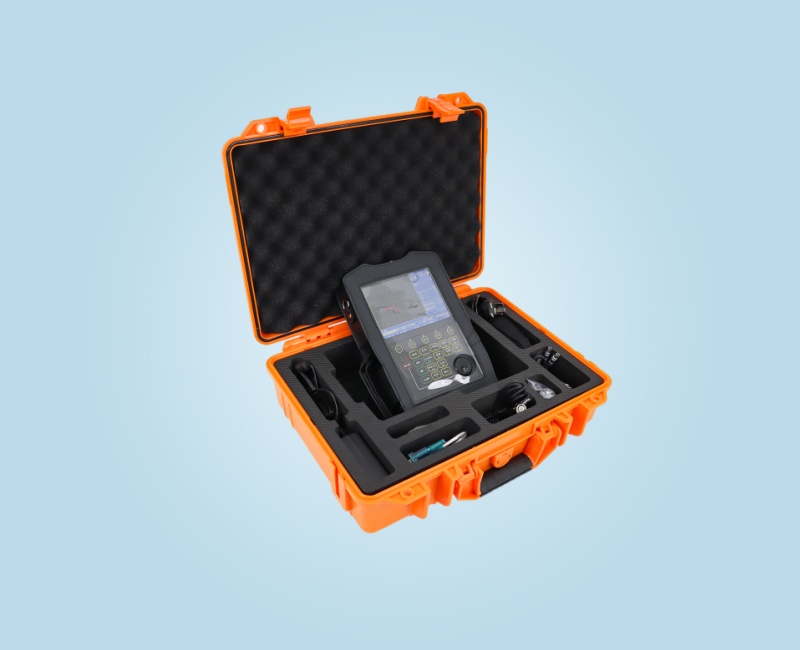

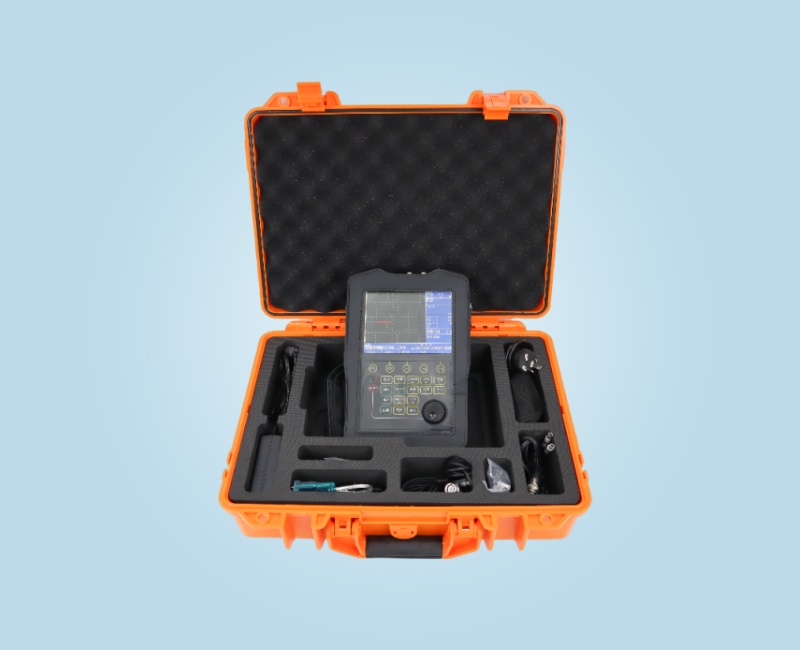

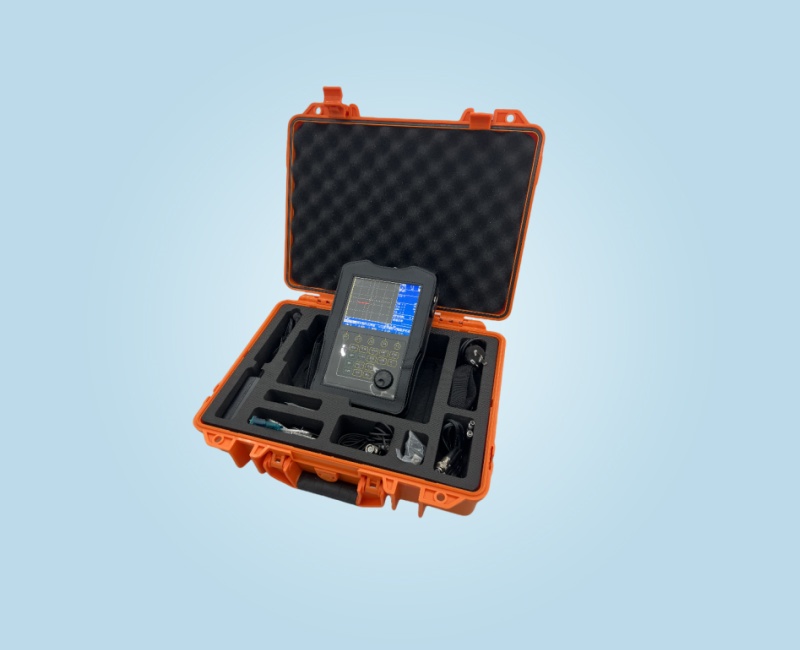

WXUD-PBI绝缘子及套管超声波探伤仪
产品分类: 电缆故障检修设备
本仪器用于检测绝缘子内的裂纹等缺陷,具有“更简易的菜单、更丰富的探伤功能、更人性化的人机对话模式,速度运行更快”的显著特点。便携性、耐用性、可靠性、运行稳定性更堪称国内国际一流。我公司会为您提供持续的软件更新,让超声波探伤仪功能更强大,更能满足您的需求,实现您“标准化”及“个性化”的探伤
订购热线:15102796561
立即咨询一、产品概述
本仪器用于检测绝缘子内的裂纹等缺陷,具有“更简易的菜单、更丰富的探伤功能、更人性化的人机对话模式,速度运行更快”的显著特点。便携性、耐用性、可靠性、运行稳定性更堪称国内国际一流。
我公司会为您提供持续的软件更新,让超声波探伤仪功能更强大,更能满足您的需求,实现您“标准化”及“个性化”的探伤设想。
二、 功能特点
文件命名方式:通道及存储的波形文件均可用键盘上的英文、数字、特殊符号编辑名称
512个探伤通道:通道可存储、调用、通讯、浏览,配合快速更换探头,调出通道即可开展探伤工作,免去繁琐的探伤仪调节过程;
可存储500套探伤报告:可存储、预览、通讯、打印;可编辑探伤报告的文件名称;英文输入。
高分辨率:(320×240),26万色TFT彩色液晶显示屏,可在强光下清晰的显示图像。
两个BNC Q9探头插座。
RS232-USB接口:用于连接探伤仪与计算机。
两种供电方式:
a.大容量5200mAh锂电池,无记忆效应、连续工作7-10小时,使用寿命长;
b.220V交流电(配电源适配器)供电 。可边充电的同时进行探伤工作
报警方式:硬件驱动实时报警信号,可选:进波报警、失波报警。
报警信号:声光(声:蜂鸣器、光:发光二极管)报警。
0.2MHz到20MHz可选频率范围与探头匹配以达到最佳性能。
超过1000Hz脉冲重复频率,消除了虚像回波。
增益步长功能带有7个可选步距,1个锁定步距。
两个独立的闸门,覆盖整个检测范围;可独立测量,也可关联测量。
冻结:可完全冻结A扫描。
探头校准:自动校准材料声速、探头零点、探头角度 DAC曲线:最多可记录16个点;3条偏置曲线,可对由于材料耦合差异或声束传播距离引起的衰 减进行补偿和校正;根据增益、探测范 围等参数的改变而自动调节DAC曲线位置,可锁定灵敏度的同时保持DAC曲线位置不变;可建立、删除,并可随参数进行存储、调用。
DAC/TCG曲线标定点可灵活标定。
DAC标定点可选择由探伤仪自动捕捉,降低了斜探头标定时锁定最高回波的难度。
高速屏幕刷新频率(高于100Hz)使缺陷回波实时展现,无遗漏。
键盘:薄膜面板;防水、防尘、防油污、耐酸碱、密封性强;
微微凸起的按键,提供良好的触感;
键盘按操作步骤布局,增强了操作的程序性和易用性
重量轻:包括电池在内仅重1.0kg
可自由更换锂电池
三、主要技术指标
1.探测范围:0~10000mm(钢纵波),连续可调,最小步进值 0.1mm。
2.垂直线性误差:≤3%
3.水平线性误差:≤0.1%
4.灵敏度余量:>62dB (200Φ2平底孔)
5.动态范围:≥34dB
6.分辨力:>32dB
7.电噪声电平:<10%
8.频带:0.2 MHz~20MHz。
9.采样频率:基于硬件的实时采样频率,160MHz。
10.增益:0.0 dB ~ 110.0dB。
11.步进值:0.1、0.5、1.0、2.0、6.0dB、12.0dB、24.0dB,0.0dB档可锁定增益调节功能。
12.脉冲重复频率:20Hz ~ 1000Hz,自动调节。
13.材料声速:100 m/s~20000m/s,连续可调。内置33个常用的材料声速值。
14.探头延时:0μs ~ 100μs。
15.环境温度:-10℃~ 70℃
16.外型尺寸:150mm×230mm×45mm
17.重量:1.0kg(含电池)

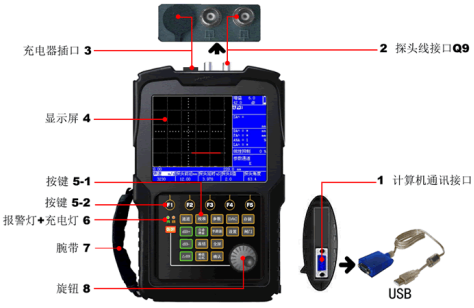

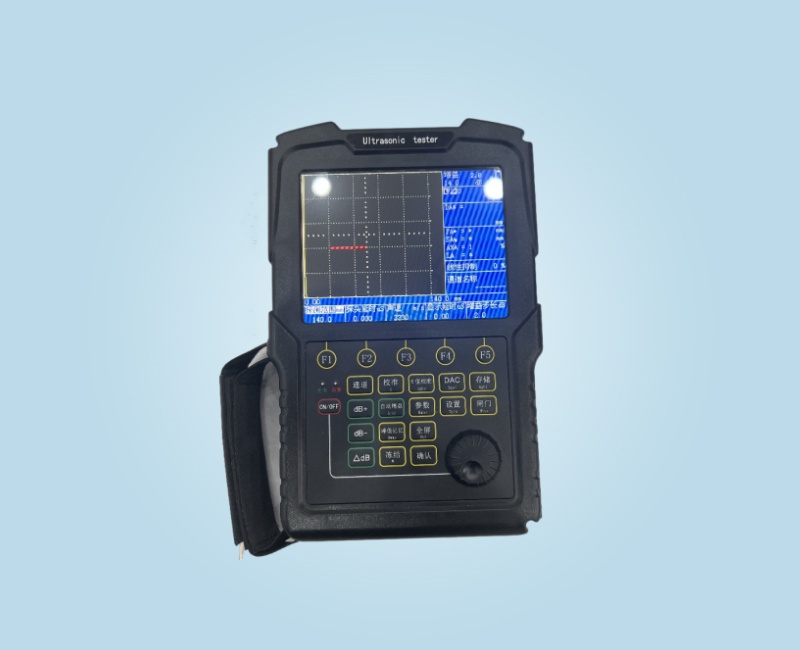

探伤仪各部分名称及键盘介绍

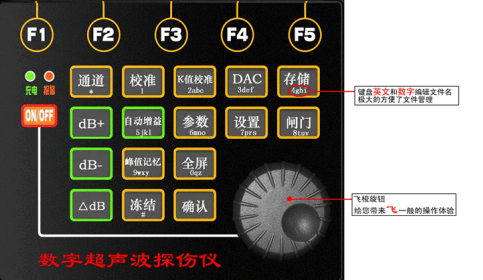

键盘图

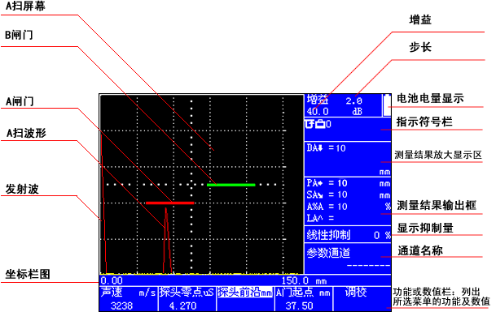

屏幕各区域名称
