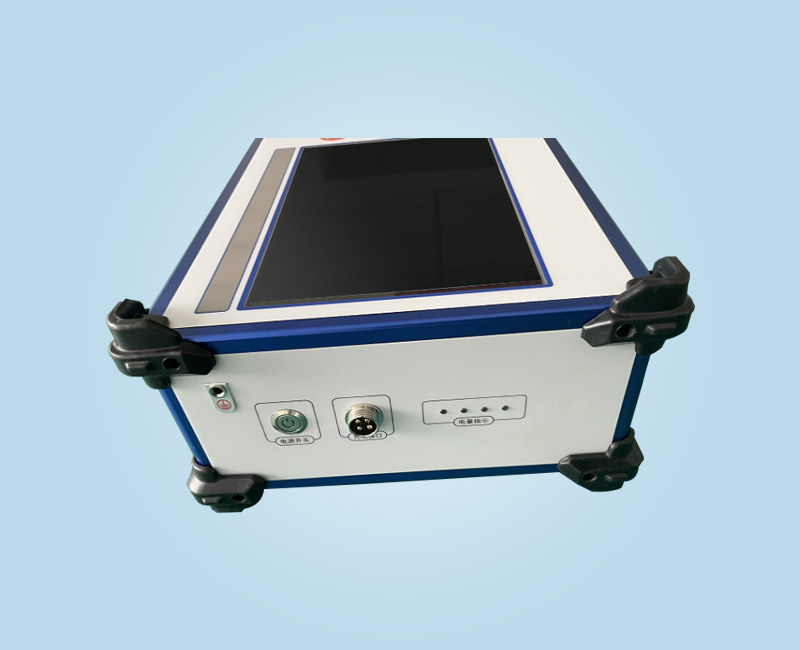

WXJB-R30手持式继电保护测试仪
产品分类： 手持式继电保护仪
高性能主机，输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换 ;输出波形精度高，失真小，线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便；
订购热线：15172499955
立即咨询★ 产品介绍

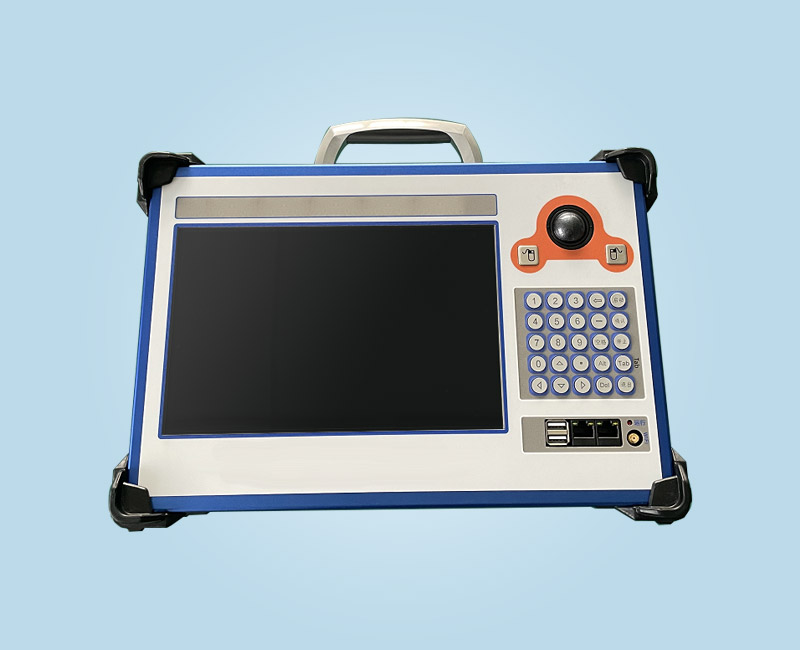

WXJB-R30手持式继电保护测试仪：采用10.1“超大真彩液晶屏，搭载工控机一体化设计，软件采用模块化编程设计，功能丰富、操作界面简洁直观，对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试。
★ 主要特性
1、高性能主机，输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换；
2、 输出波形精度高，失真小，线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便；
3、 开关量接点丰富，4对开入两队开出，输入接点为空接点和0~250V电位接点兼容，可智能自动识别；

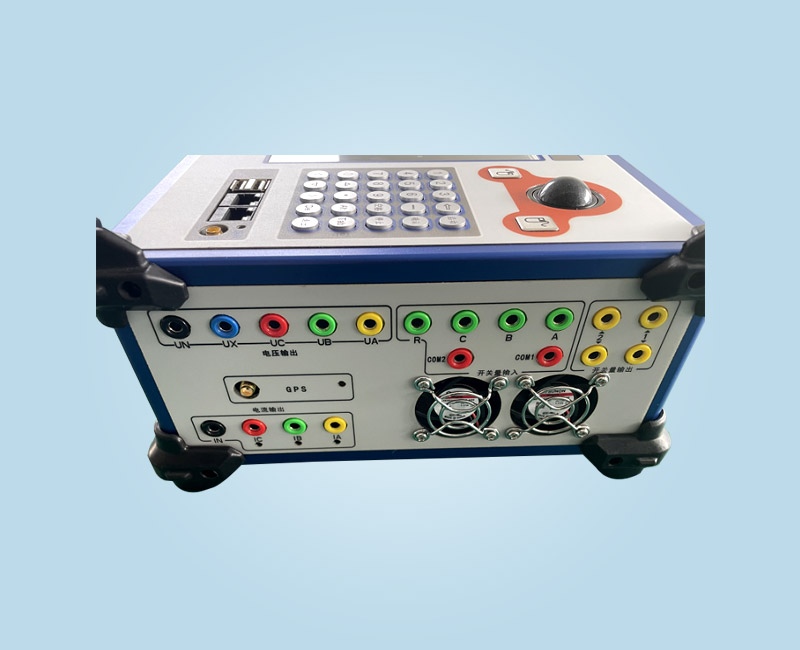

4、接口完整带有两个USB口和网口，可与计算机及其其他外部设备通信，设置的GPS接口可实现双机同步测试;
5、完善的自我保护功能，散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能;
6、 6、轻小型高集成单机和一体化结构，采用了大量高科技精心设计的超轻小型结构，使得整机小巧轻便;
★ 技术参数
| 交流电流输出 | |
| 输出路数 3路 | 相电流最大输出功率 50VA |
| 相电流输出时每相输出（有效值） 0~10A | 相电流长时间允许工作值（有效值） 5A |
| 输出精度 0.1级 | 频率范围（基波） 0~2000Hz |
| 谐波次数 1~40次 | / |
| 直流电流输出 | |
| 输出路数 3路 | 电流输出 0~±10A/每相 |
| 输出精度 0.2级 | 最大输出负载电压 5V |
| 交流电压输出 | |
| 输出路数 4路 | 相电压/线电压输出功 60VA/80VA |
| 相电压输出（有效值）0~120V | 线电压输出（有效值）0~240V |
| 输出精度 0.1级 | 频率范围（基波） 0~2000Hz |
| 谐波次数 1~40次 | / |
| 直流电压输出 | |
相电压输出幅值 0~±160V | 输出精度 0.2级 |
| 线电压输出幅值 0~±320V | 相电压/线电压输出功率 60VA/80VA |
| 开关量 | |
| 4对开关量输入 | 空接点 “0”：≤10kΩ ; "1": ≥20kΩ |
| 电位接点接入 | “0”：0~+6V；"1":+11V~+250V |
| 2对开关量输入 | DC:250V/0.5A; AC :250V /0.5A |
| 时间测量范围 | |
| 0.1ms~9999s | 测量精度 ∠0.1ms |
| 尺寸 | 347mm*235mm*110mm |
| 重量 | ∠8kg |
