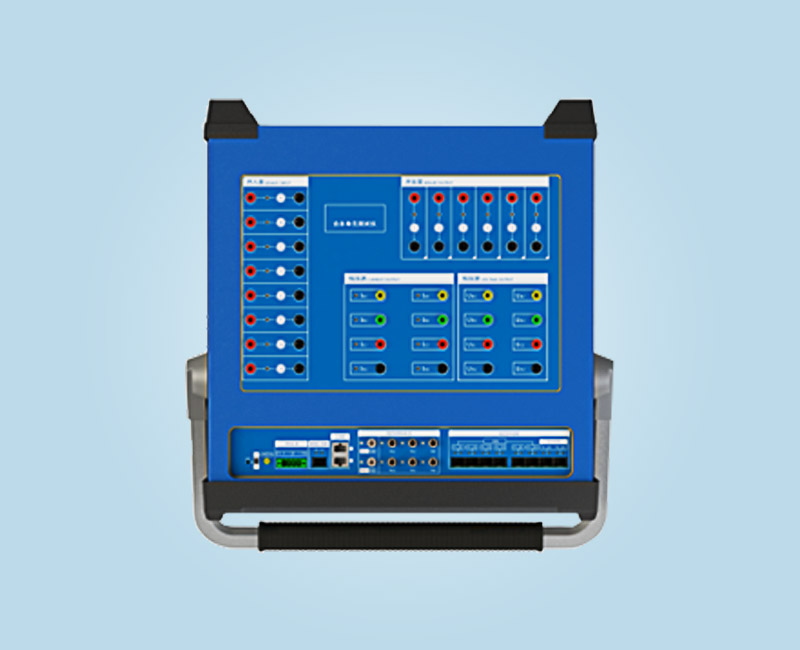

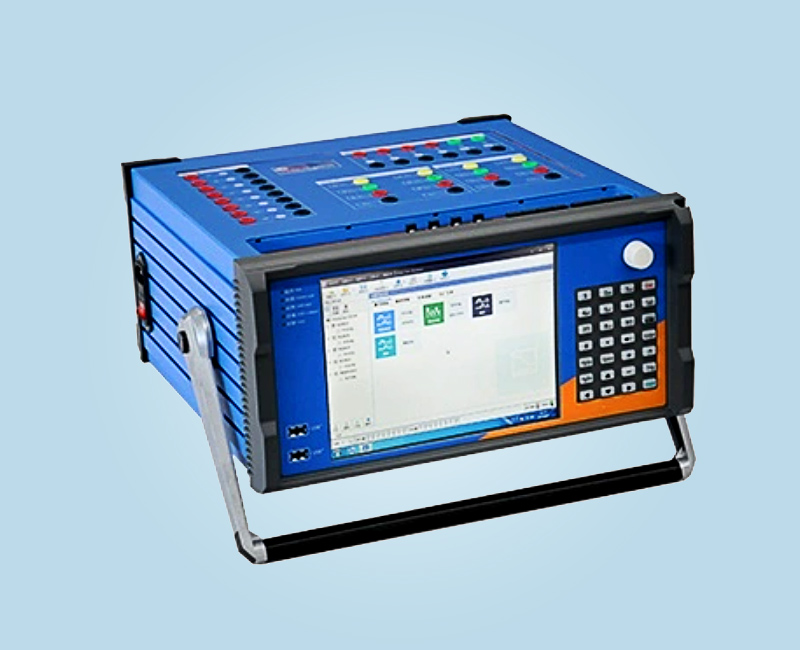

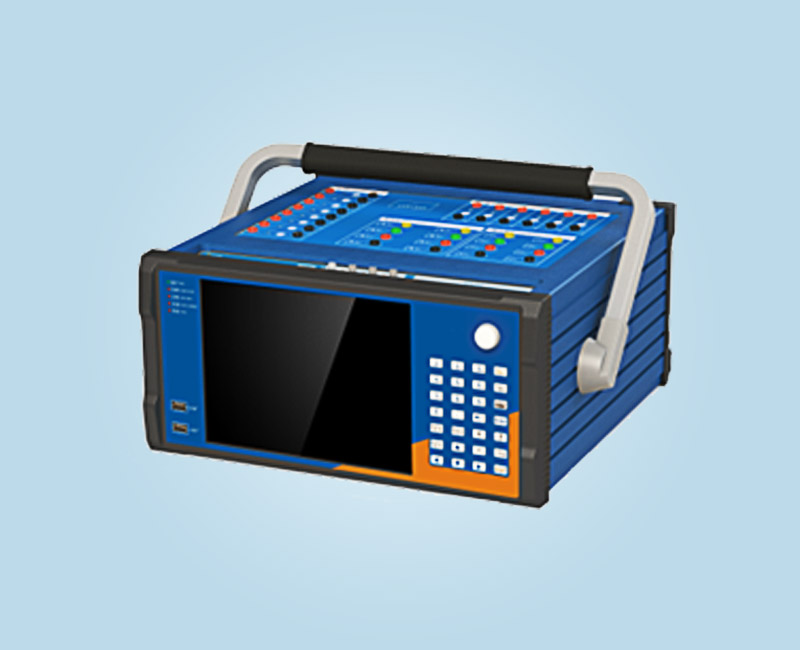

WXJB-6000M 合并单元测试仪
产品分类： 继电保护测试仪
本仪器具有标准的六相电压，六相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美.
订购热线：15172499955
立即咨询★ 产品概述
WXJB-6000M合并单元测试仪, 系统是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于 IEC61850 通信标准体系，采用先进计算机技术实现的继电保护试验装置。产品配备高性能功率放大器并基于强大的 PowerPC+X86 平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、常规继电保护装置、数字继电保护装置测控装置、智能终端的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。
★ 主要特点
● 智能测试模块 ● 自动测试 ● 数字量/模拟量输出
● 模拟量及数字量同时输出 ● 多种扫描模式 ● 安全及报警
● 虚端子图形化显示 ● 报文同时收发 ● FT3/扩展 FT3
● 异常测试 ● 故障回放 ● MMS 服务
● 对时与授时 ● 硬接点开入及开出 ● 报文接收及分析
● 单纤模式 ● 模拟量小信号 ● 触摸操作
● 无线连接 ● 硬件齐全
★ 技术参数
| 环境条件 | |
正常工作温度：-5℃~45℃ | 极限工作温度：-10℃~50℃ |
储存及运输：0℃~40℃ | 工作湿度：20%~90%，无凝露 |
工作环境：无腐蚀性气体 | 大气压力：80kPa~110kPa |
交流电压源输出：6路，每路120V/60VA （分辨率：1mV） | |
量程：每路 120V/60VA | 准确度：0.2V~2V 时，±4mV；2V~120V 时，±0.1% |
| 交流电流源输出：6路，每路30A/450VA ，六路并联180A（分辨率：1mA） | |
| 量程：每路 30A/450VA(250VA) | 准确度：0~500mA 时，±1mA；500mA~30A 时，±0.1% |
| 相位 （分辨率：0.1°） | |
| 范围：0~360° | 准确度：±0.1° |
| 频率（分辨率：0.01Hz） | |
| 范围：0~1000Hz | 准确度：<±0.001Hz(0~65Hz)；<±0.01Hz(65~450Hz)；<±0.02Hz(450~1000Hz |
| 时间（分辨率：1ms） | |
| 范围：10ms~9999.999s | 分辨率：1ms |
| 开关量输入 | |
| 数量：8对 | 遮断容量：DC250V /0.5A |
| 开关量输出数量：6 对，其中 2 对为快速开出(0.1ms） | |
| 直流电压源输出：6路，每路±160V/60VA | |
| 量程：每路 0~160V/60VA | 准确度：0.2% |
| 直流电流源输出：6路，每路±20A/200VA | |
量程：每路 0~20A/200VA | 准确度：0.2% |
| 同步 | |
接口类型：GPS/BD ANT,IRIG-B/PPS 光信号；IRIG-B/PPS 电信号；IEEE 1588 | 数量：GPS/BD ANT 1 个；IRIG-B/PPS 光信号 2 个:1 个对时，1 个授时； IRIG-B/PPS 电信号 2 对：1 对对时，1 对授时；IEEE 1588 1 对 |
| 无线连接接口类型：WIFI、4G | |
| 有线连接接口类型：百兆 Lan 口，RJ45（2个接口） | |
| 供电电源 | |
供电电压：交/直流 220V，允许偏差：-20%~15%(直流供电为选配功能使用前先确认) | 供电频率：0 或者 47~65 Hz |
| IEC 61850 通讯接口 | |
功能：任意配置为 IEC 61850 9-1/9-2 的 SMV 发送、接收端或 GOOSE 发送、 接收端 | 接口类型：LC 光口 |
数量：8 对,6 对为 100M 自适应，2 对为 100/1000M 自适 | 波长：1310nm |
| IEC 60044 通讯接口（接口类型：ST） | |
| 功能：IEC60044-7/8、DL/T282 报文的接收、发送 | 数量：6 个发送口，2 个接收口 |
| 模拟量小信号输入（选配功能） | |
接口类型：航空插头，交流电压 | 数量：12 路 |
| 模拟量小信号输出（选配功能） | |
接口类型：航空插头，交流电压 | 数量：12 路 |
| USB 口数量：3个 | |
| 联机接口：RJ45 | 显示屏：10.4 寸真彩液晶显示，带触摸功能 |
