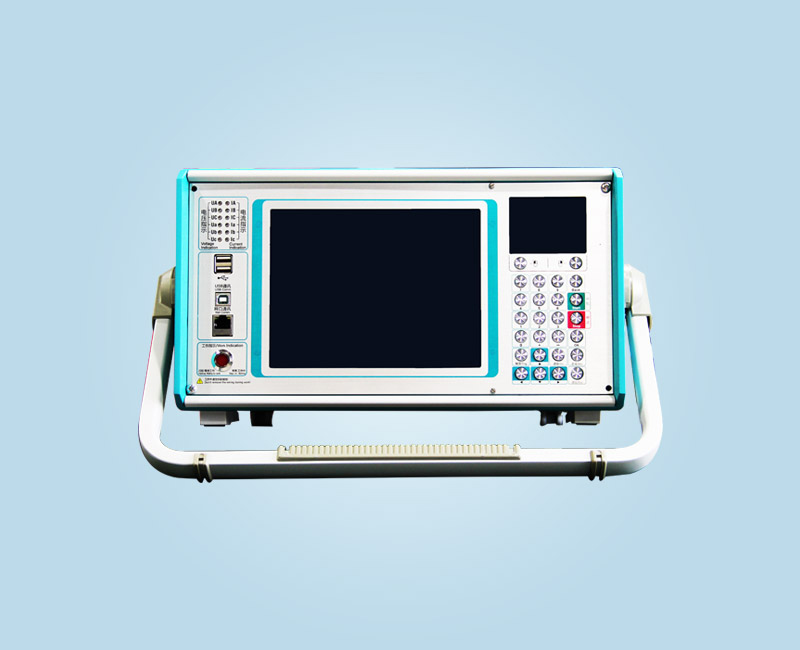

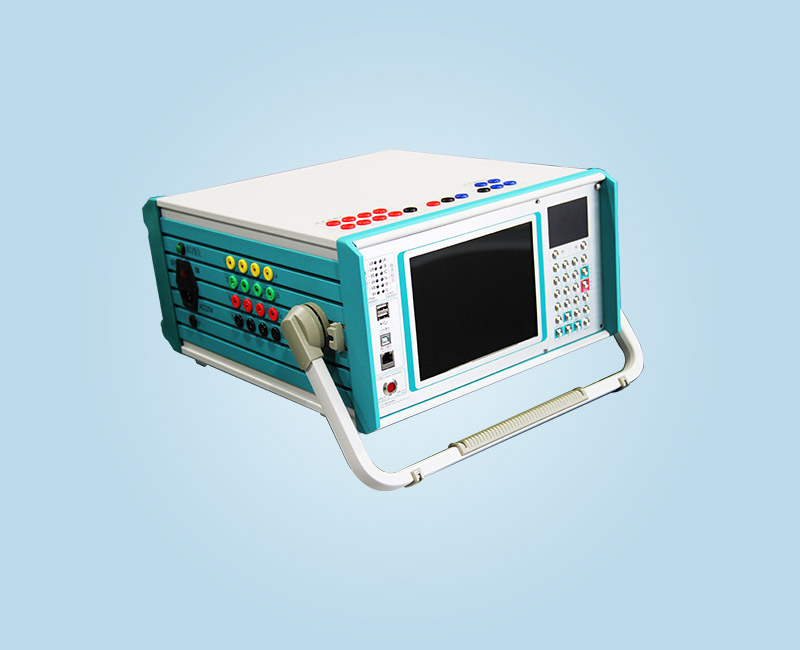

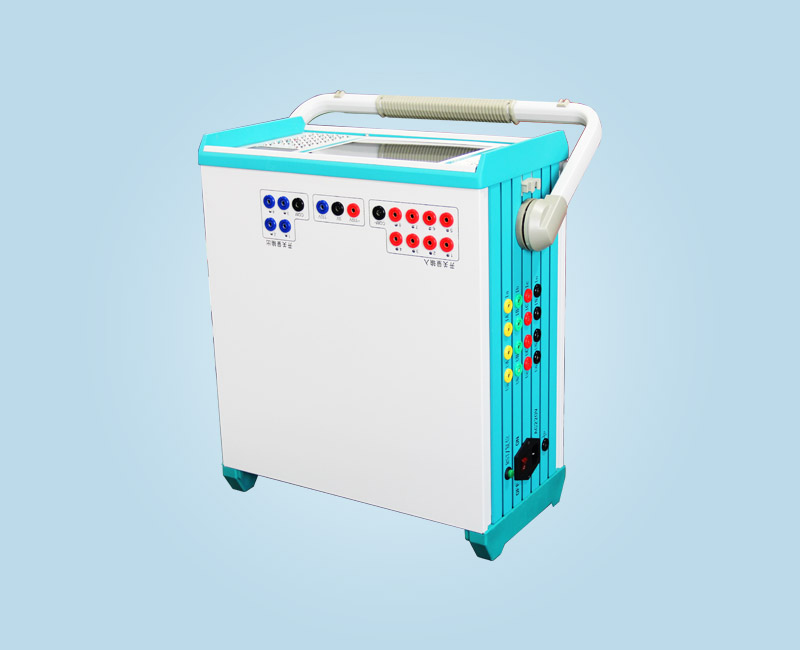

WXJB-902A微机保护测试仪

★ 功能与用途

        WXJB-902A微机保护测试仪简介：本装置采用高性能工控机作为控制计算机，配有自还原CF卡，8.4″800×600分辨率TFT真彩LCD显示器。本机带高性能专用工业键盘和鼠标，无须另接外设就可直接使用，软件在Windows XP操作系统下运行，操作简便。装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等。（多功能接口可升级）。

         采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。

         采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了7路7位A/D转换电路，可实时采集7路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。

★ 技术特点

1、满足现场所有测试要求。仪器具有标准的四相电压和三相电流输出。 它不仅可以测试各种传统的继电器和保护装置，还可以测试各种现代微机保护，特别是变压器差动保护和备用自动切换装置。 测试更方便完善；

2、各项技术指标完符合电力部颁布的DL/T624-1997《微机继电保护试验装置技术条件》标准；

3、经典Windows XP操作界面，人机界面友好，操作简单快捷； 高性能嵌入式工控计算机和8.4英寸分辨率800×600 TFT真彩显示屏，可提供丰富直观的信息，包括设备当前的工作状态和各种帮助信息；

4、本Windows XP系统自带恢复功能，避免因非法关机或误操作导致系统崩溃;

5、配备超薄工业键盘和光电鼠标，可以像普通PC一样通过键盘或鼠标完成各种操作;

6、主控板采用DSP+FPGA结构，16位DAC输出。 基波每周可产生2000个高密度正弦波，大大提高了波形质量和测试仪的精度;

7、高保真线性功放，保证小电流精度和大电流稳定性;

8、采用USB接口直接与PC通讯，无需任何连接线，使用方便;

9、可连接笔记本电脑（选配）运行。笔记本电脑和工控机使用同一套软件，无需重新学习操作方法;

10、具有GPS同步测试功能，设备可内置GPS同步卡（选配），通过RS232接口与PC机连接，实现两台测试仪异地同步测试；

11、配备独立的专用直流辅助电压源输出，输出电压为110V（1a）、220V（0.6A）。可用于需要直流供电的继电器或保护装置

12、具有软件自校准功能，无需开箱调整电位器校准精度，大大提高了精度的稳定性；

★ 技术参数
