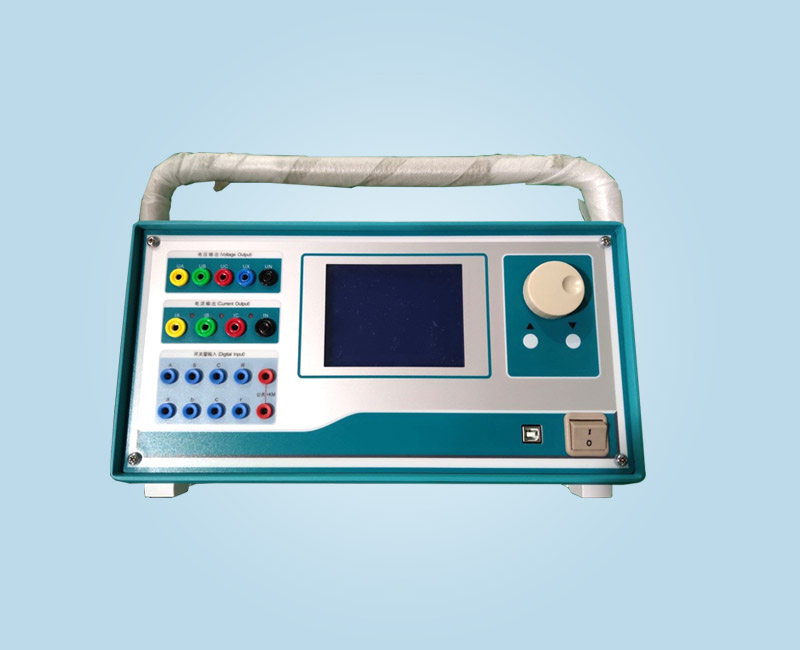

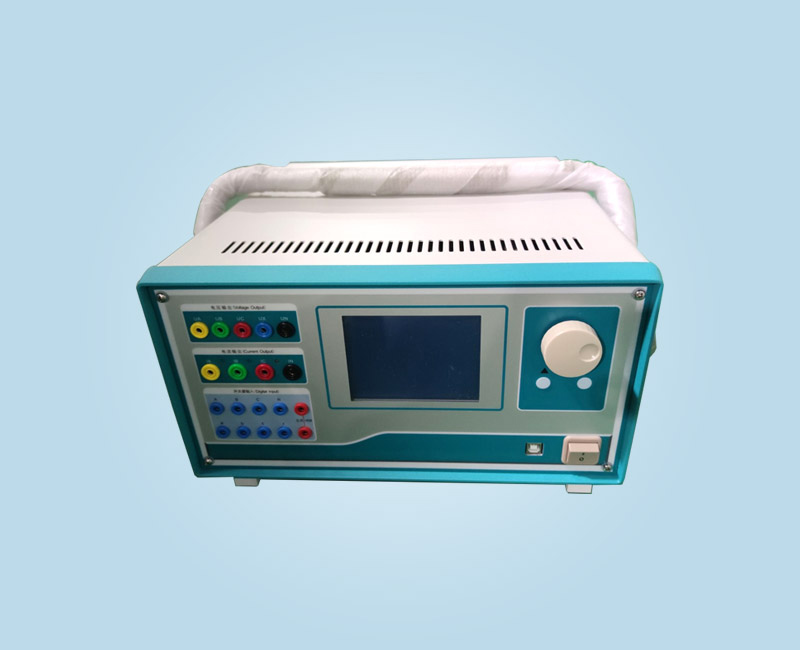

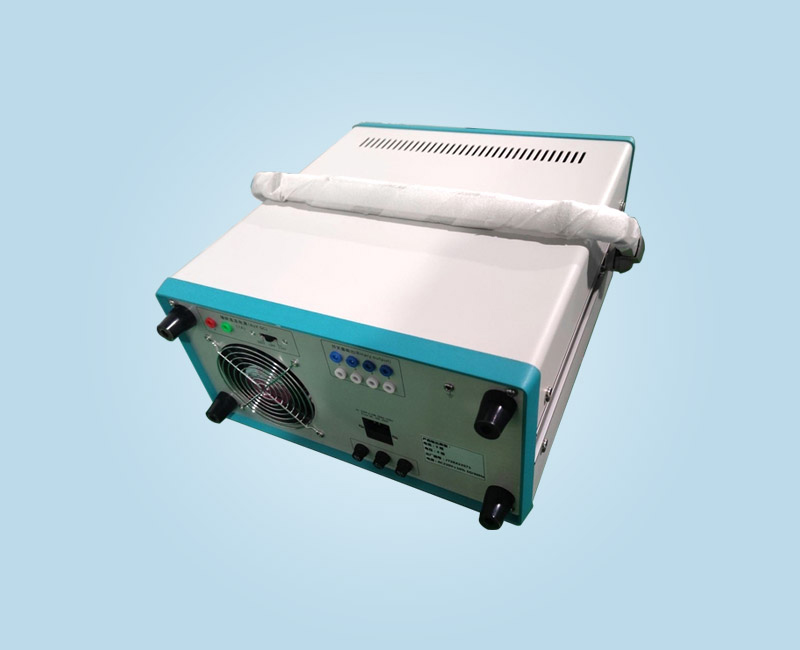

WXJB-702继电保护测试仪
产品分类： 继电保护测试仪
标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三相可输出120A。
订购热线：15172499955
立即咨询★ 功能与用途
WXJB-702继电保护测试仪简介：配备LCD 显示屏和灵活的旋转鼠标控制器。 如果再配上电脑运行强大的操作功能。 体积小，精度高。 具有性能优越、功能先进的特点，还具有小巧灵活、操作方便、可靠性高等特点。。
★ 技术特点
1、满足现场所有测试要求。仪器具有标准的四相电压和三相电流输出。 它不仅可以测试各种传统的继电器和保护装置，还可以测试各种现代微机保护，特别是变压器差动保护和备用自动切换装置。 测试更方便完善；
2、各项技术指标符合电力部颁布的DL/T624-1997《微机继电保护试验装置技术条件》标准；
3、经典Windows XP操作界面，人机界面友好，操作简单快捷； 高性能嵌入式工控计算机和8.4英寸分辨率800×600 TFT真彩显示屏，可提供丰富直观的信息，包括设备当前的工作状态和各种帮助信息；
4、本Windows XP系统自带恢复功能，避免因非法关机或误操作导致系统崩溃;
5、配备超薄工业键盘和光电鼠标，可以像普通PC一样通过键盘或鼠标完成各种操作;
6、主控板采用DSP+FPGA结构，16位DAC输出。 基波每周可产生2000个高密度正弦波，大大提高了波形质量和测试仪的精度;
7、高保真线性功放，保证小电流精度和大电流稳定性;
8、采用USB接口直接与PC通讯，无需任何连接线，使用方便;
9、可连接笔记本电脑（选配）运行。笔记本电脑和工控机使用同一套软件，无需重新学习操作方法;
10、具有GPS同步测试功能，设备可内置GPS同步卡（选配），通过RS232接口与PC机连接，实现两台测试仪异地同步测试；
11、配备独立的专用直流辅助电压源输出，输出电压为110V（1a）、220V（0.6A）。可用于需要直流供电的继电器或保护装置
12、具有软件自校准功能，无需开箱调整电位器校准精度，大大提高了精度的稳定性；
★ 技术参数
| 交流电流源（3*40A） | |
| 单相电流输出 (有效值) | 0-40A/相，精度：0.2%±5mA |
| 三相并联输出 (有效值) | 0-120A/三相同相位并联输出 |
| 相电流长期允许工作值（有效值） | 10A |
| 每相输出功率 | ≤420VA |
| 三相并联电流输出功率 | ≤1000VA |
| 三并联电流输出允许工作时间 | ≤5s |
| 频率范围 | 0-1000Hz, accuracy 0.01Hz |
| 谐波数 | 2--20次 |
| 相位 | 0--360° ，精度0.1° |
| 直流电流源 | |
| 直流电流输出 | 0--±10A/相，精度：0.5%±5mA |
| 交流电压源 | |
| 单相电压输出 (有效值) | 0-125V/相，精度：0.5%±5mv |
| 线电压输出 (有效值) | 0--250V |
| 相电压/线电压输出功率 | 70VA/90VA |
| 频率范围 | 0-1000Hz，精度：0.001Hz |
| 谐波数 | 2--20次 |
| 相位 | 0--360° ，精度0.1° |
| 直流电压源 | |
| 单相电压输出幅值 | 0--±150V，精度：0.2%±5mv |
| 线电压输出幅值 | 0--±300V |
| 相电压/线电压输出功率 | 70VA/90VA |
| 开关量端子 | |
| 开关量输入端子 | 8对 |
| 空接点 | 1 -- 20 mA，24 V，装置内部有源输出 |
电位翻转 | 无源触点：低阻短路信号 ； 有源接点：0-250V DC |
| 开关量输出端子 | 4对，无触点，遮断容量：110V/2a、220V/1a |
| 其他 | |
| 时间范围 | 1ms-9999s，测量精度：1ms |
| 体积重量 | 410 x 190 x 420mm3，约18Kg |
| 电源 | AC220V±10%，50Hz，5A |
