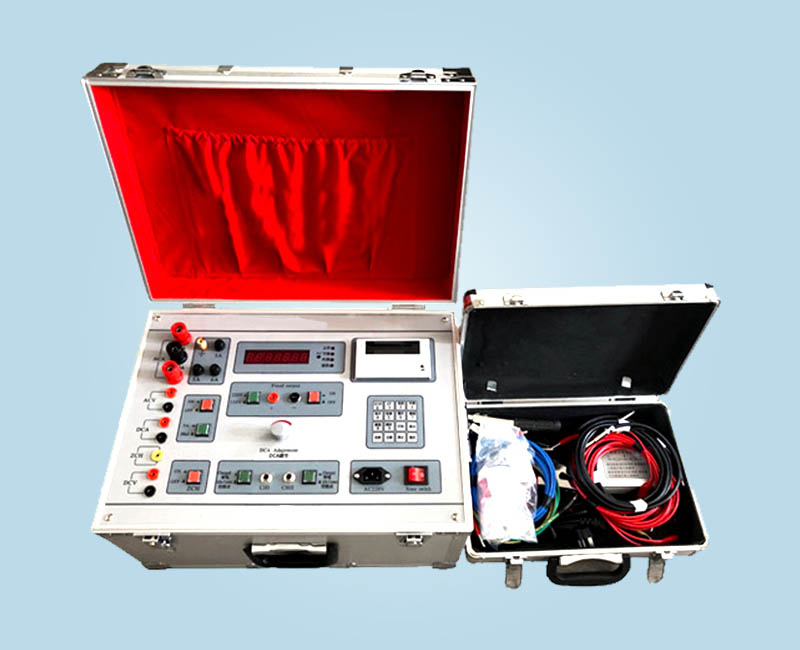

WXJB-II 单相继电保护测试仪

产品分类: 继电保护测试仪

产品特点 :采用单片微机技术,由自动同期数字毫秒表,逻辑控制单元,多功能数显单元,高精度数据采集及处理单元,电流、电压输出单元,过载及超量程保护单元等部分组成,自带打印及显示,测试过程全自动,大大提高测量精度及工作效率。 该仪器还具有性能可靠,操作简单,功能较齐全

订购热线:15172499955

立即咨询

 产品概述

     WXJB-II 单相继电保护测试仪简介采用单片微机技术,由自动同期数字毫秒表,逻辑控制单元,多功能数显单元,高精度数据采集及处理单元,电流、电压输出单元,过载及超量程保护单元等部分组成,自带打印及显示,测试过程全自动,大大提高测量精度及工作效率。

    该仪器还具有性能可靠,操作简单,功能较齐全等优点,是校验继电保护装置较理想的仪器。



 产品功能

1. 本机可测试各种交直流、电流、电压、时间、中间、自保持,信号等多种单个继电器及整组继电保护屏,可测试各种继电器的吸合电压(电流)值,各种触头(常开、常闭;转换、延时)的吸合时间和断开时间,均自动测试三次并储存数据,可重复显示及打印测试结果。

2. 本机可方便的测试重合闸继电器的各项参数。

3. 由于本机输出电源种类多、容量大、控制方便,所以在外接少量元件的情况下,就可测试多种专用特殊继电器,如冲击继电器,差动继电器等。

4. 本机附有测频、测相功能,可测量电流、电压的频率(显示一个周期的时间,即周期)及两个信号之间的相位差(时间)。

5. 本机设有两个独立的通道,均与本机其它输出绝缘,可方便的测量带电接点,满足继电器的在线测试,接线简单、安全。

6. 本机采用了精密的计时基准(10微妙)及长达100小时的计数器,所以可单独作为精密毫秒计取代传统的秒表。



 产品特点

1、由于本机采用了微机控制,面板上仅有16个触摸开关,就可方便的完成各种测试功能,改变了老式继电保仪必须关断电源,切换多个开关,才能转换电源种类的弊病,操作简单。本机还设有自检,报错功能,极大的方便了检查、维修。

2、本机设有全面的自检,自我保护功能,开机后本机立即投入自检,在过载和过量程时,保护电路将快速切断输出并发出声、光提醒,极大地降低了因误操作带来的不必要的损失。

3、本机智能化程度高,仅按一个键。即可测出通用继电器的全部参数,并自动打印全部数据,把您从繁琐的测试操作中解脱出来。

4、本机显示屏有功能显示单元,从显示屏上能清楚的反映本机的工作状态。

5、本机打印的数据全部使用汉字,如“吸合电压”、“断开电压”、“常开吸合时间”等。

6、测量交流“带电接点”,本机由微机通过特殊电路判断是交流过零还是触头动作,使测试准确无误。

  主要技术参数

交流电压输出

0-250V连续可调,至大输出容量500VA,过量程保护260V

交流电流输出

0-50A,0-100A连续可调

0-50A时,开路电压10V

0-100A时,开路电压5V,过量程保护120A

直流电压输出

0-250V连续可调,至大电流2A,过量程保护260V,过载保护动作电流2.5A

直流电流输出

0-200mA,0-5A连续可调

0-200mA时,开路电压48V,过量程保护230mA

0-5A时,开路电压24V,过量程保护5.2A

固定直流电压输出单独输出110V或220V时,电流可达2.5A,但和交流电压、电流、直流电压同时输 出时,其总容量不能超过600VA

整机测量精度

≤ 2 %

体积

480×330×300mm

重量

20kg
