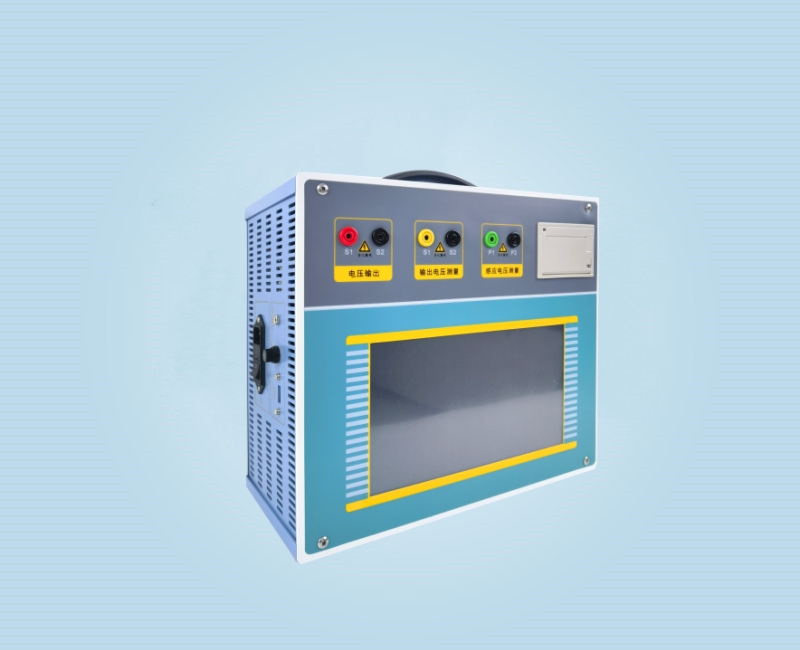

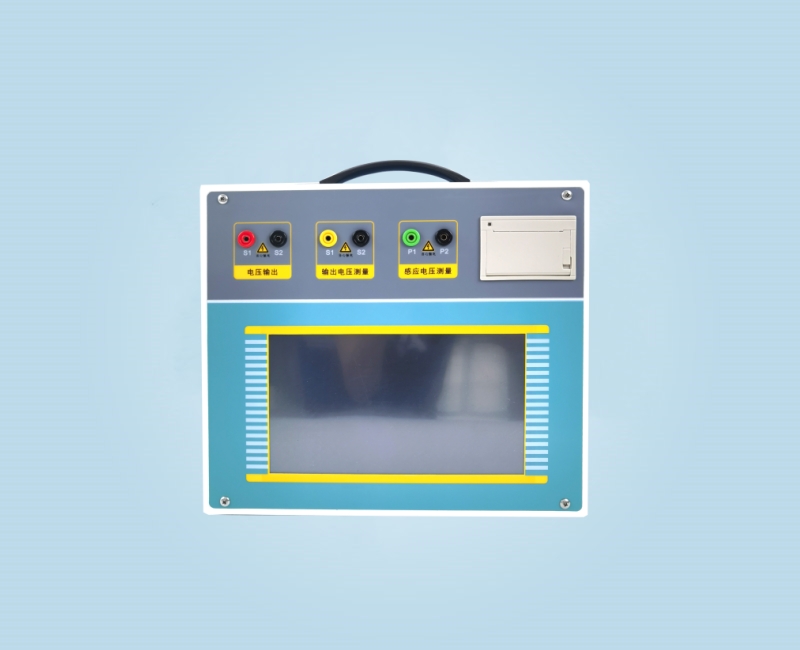

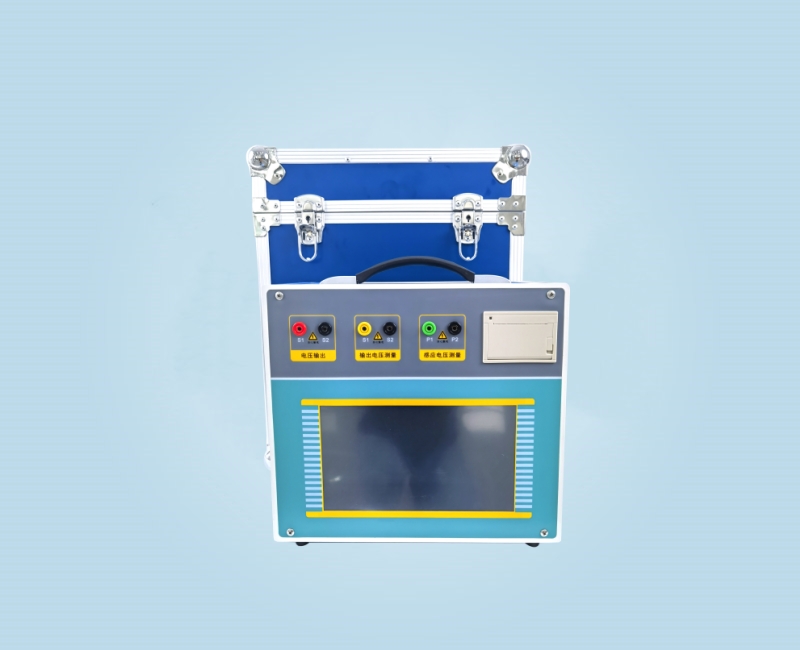

WXCTP-P变频互感器测试仪
产品分类: 互感器检测仪器
仅需进行简单的数字设定:设定互感器的额定参数。仪器将全过程自动记录数据,并自动将变比极性、伏安特性曲线等计算并显示出来,省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作
订购热线:15102796561
立即咨询一、产品概述
仅需进行简单的数字设定:设定互感器的额定参数。仪器将全过程自动记录数据,并自动将变比极性、伏安特性曲线等计算并显示出来,省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。
现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作以实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作;快捷、简单、精确、方便。
二、功能特点
1.既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性和二次绕组电阻测试。
2.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT参数。
3.测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
4.基于先进的低频法测试原理,能应对拐点高达40KV以上的CT测试。
5.测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
三、附加功能介绍
1. 10寸彩色大屏幕全汉化图形界面,界面友好美观,全中文图形界面,面板自带打印机,可随时打印曲线图及测试数据。
2. 带有大容量存储器,可存储2000组测试数据,数据掉电永不丢失。
3. 试验完毕后将数据存入U盘,可以在电脑端用软件进行数据分析,并生成WORD报告。
4. 拐点自动计算功能,试验数据筛选打印功能,自带日期/时间功能。
5. 单机一体化,重量轻,仅重8.2Kg,方便携带,便于流动试验。

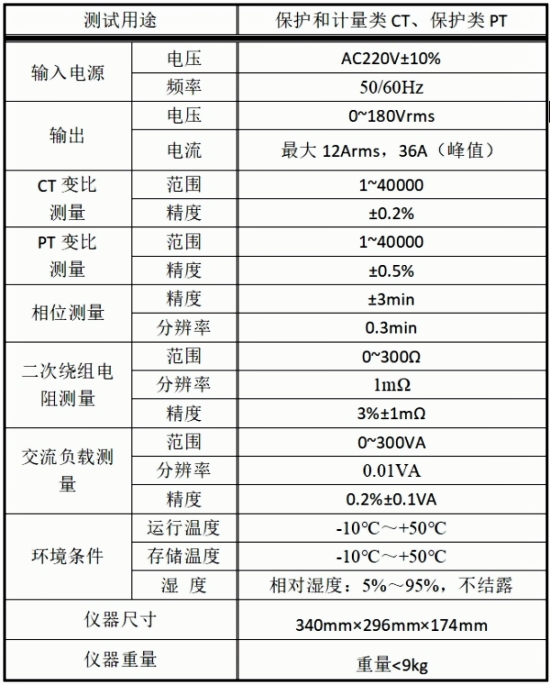

四、主要参数
