WXCE-10A变压器铁芯接地电流测试仪

   一、产品概述

       1.1  常规用途
       为了满足变压器铁芯电流的测量需要，本公司研制了一款抗干扰变压器铁芯接地电流测试仪产品。本仪器采用全新数字电路，具有高效率、体积小、重量轻等特点。专用电流钳选用最新CT双层磁性屏蔽技术及零输入阻抗电流测量技术，几乎不受外界磁场及电场干扰的影响，确保了采集测量的高精度、高稳定性和高可靠性。手持式主机由ARM处理器控制，自动完成自检、数据处理、波形显示等功能。

      变压器是电力系统中最重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。

      本仪器适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试，能及时地快速发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具，同时也可适用于通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、谐波、漏电流测试。

       1.2  安全事项
      ★本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
      ★使用本仪器前一定要认真阅读本手册。
      ★仪器的操作者应具备一般电气设备或仪器的使用常识。
      ★本仪表属高精密仪表，应避免剧烈振动。
      ★对本仪器的维修、维护和调试应由专业人员进行。
      ★在测试过程中，禁止拆卸和移动测试夹。

       1.3  依据标准

       WXCE-10A 变压器铁芯接地电流测试仪依据的相关标准如下表所示：

      二、产品信息
      2.1  突出优势

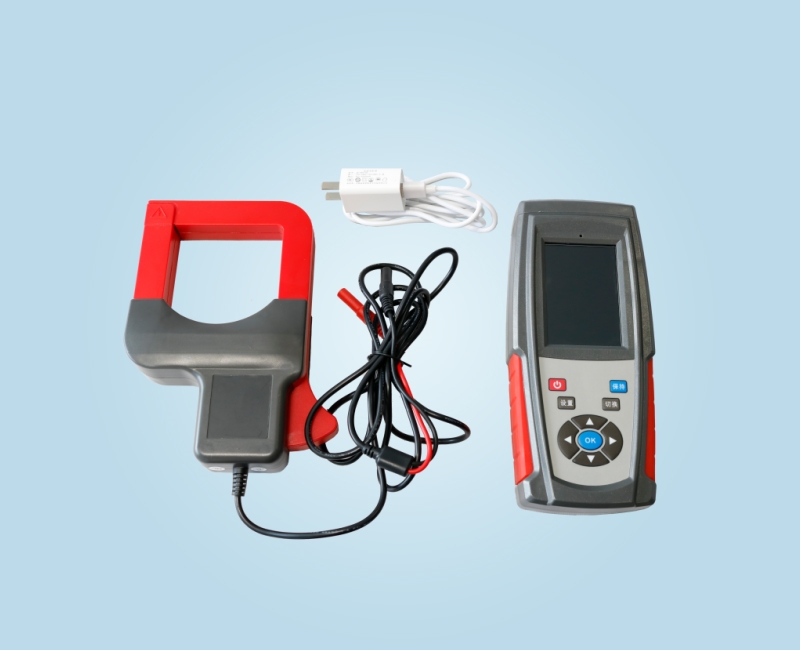

      本仪器由手持式主机和专用电流钳组成。
      适用于变电站、发电厂测量变压器铁芯接地电流、谐波、间谐波、总谐波率、漏电流、频率、波形等。
      采用3.5寸彩色液晶屏，能实时显示被测电流的大小及波形，中文图形界面，操作直观。
      专用电流钳选用特殊合金，双层磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保常年无间断测量的高精度、高稳定性、高可靠性。
      非接触测量，不必断开被测线路，安全快速。
      整机采用32位高速DSP和FFT变换、数字滤波等技术，抗干扰能力极强，确保数据准确可靠。
      内置大容量锂电池，可设置自动关机时间和自定义编辑试品编号，方便现场使用，正常工况可连续工作8小时以上。
      测试程序简单高效，仪器自动测量，波形显示。
      菜单简单友好，显示数据图表清晰易读，阳光下可清晰显示。
      仪器带有万年历、数据存储高达104组，关机不丢失数据。

       2.2 技术指标
