WXLC-80A便携式瓦斯继电器校验仪

       一、产品介绍:

       瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生

大量的瓦斯，其强烈程度随故障的严重程度不同而不同。瓦斯保护就是利用反应瓦斯状态的瓦斯继电器（有称气体继电器）来保护变压器内部故障的。

       在瓦斯保护继电器内，上部一个密封的浮筒，下部是一块金属挡板，两者都装有密封的水银接点。浮筒和挡板可以围绕各自的轴旋转。在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；当不能则由于

本身重量而下垂，其水银接点也是断开的。当变压器内部发生轻微故障时，瓦斯产生度较缓慢，瓦斯上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓

的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，

使断路器跳闸，这就是所谓的“重瓦斯”。重瓦斯动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。

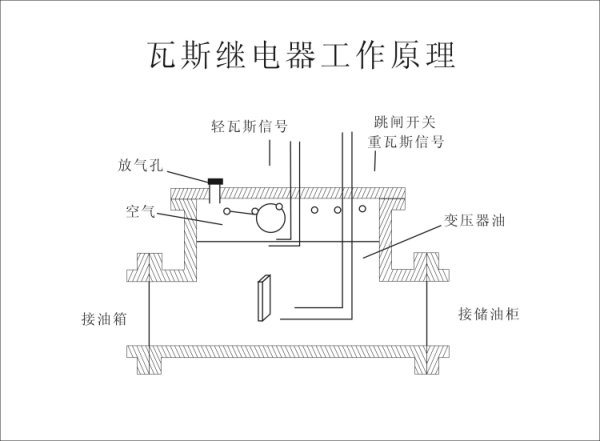

       瓦斯（瓦斯）继电器的动作原理和保护的结构

       二、产品特点：

       1 、流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。

       2 、本测试仪自动化程度高。采用高性能彩色触摸屏，操作简单，一目了然，操作实验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印全自动化。

       3 、本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要。

       4、本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目，全部自动测试并打印记录。

       三、产品参数

       1、流速试验：  Φ25:  0~4.0m/s

                Φ50:  0~3.0m/s

                Φ80:  0~2.0m/s

             最小分辨率： 0.01m/s  精度0.5级；

       2、容积试验：0~500ml，最小分辨率0.1ml，最大误差≤5%.

       3、密封试验：0.1~150Kpa，最小分辨率1 Kpa，精度1.5级，时间:0-5分钟，10分钟，0-20分钟。

       4、试验介质：瓦斯继电器试验介质为变压器油；

       5、电源：AC220v   50HZ，功率240W；

       6、仪器箱：由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。

             瓦斯继电器校验仪（机械部分）：外型尺寸：70×30×60cm,重量35kg；

             彩屏触摸微机测控箱：外型尺寸：51×41×33cm,重量15kg。
