WXZJ-35kV智能绕组匝间冲击耐压试验仪

产品分类: 变压器测试仪

WXZJ-35kV绕组匝间冲击耐压试验仪(以下简称匝间仪/匝间耐压测试台)适用于额定电压 10500V 及以下的电机绕组匝间绝缘检测;也可用于变压器绕组、电器线圈的匝间绝缘检测。因各生产企业的电机、变压器产品的绕组绝缘结构和绝缘材料的不一致,特别是工艺水平的差异,在绕线、嵌线、刮线、接头、端部整形、搬运等工序工艺环节操作不当,都会影响电机绝缘性能,导致绕组存在着各种匝间绝缘隐患,因此,绕组匝间绝缘是电机、变压器的关键环节。

订购热线:15102796561

立即咨询

一、产品介绍

WXZJ-35kV绕组匝间冲击耐压试验仪(以下简称匝间仪/匝间耐压测试台)适用于额定电压 10500V 及以下的电机绕组匝间绝缘检测;也可用于变压器绕组、电器线圈的匝间绝缘检测。因各生产企业的电机、变压器产品的绕组绝缘结构和绝缘材料的不一致,特别是工艺水平的差异,在绕线、嵌线、刮线、接头、端部整形、搬运等工序工艺环节操作不当,都会影响电机绝缘性能,导致绕组存在着各种匝间绝缘隐患,因此,绕组匝间绝缘是电机、变压器的关键环节。


二、产品原理

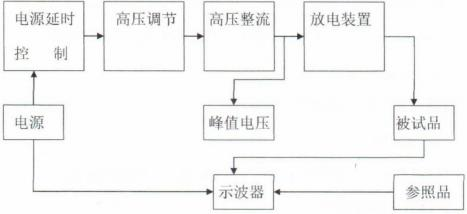

WXZJ-35kV绕组匝间冲击电压试验仪的电路结构如下图所示;电路由 CRT 和主机系统组成。工作过程:由市电供电 220V/50Hz 电源,一路去 CRT 和闸流管灯丝预热;另一路经延时电路控制。灯丝预热约 10min 受脉冲信号触发单元控制后才接通高压装置系统,经高压整流对脉冲储能电容器充电,闸流管受脉冲信号触发单元控制,形成高压脉冲,经限流电阻到输出端子“HV”形成高压脉冲施加于测试输出端子的试品上放电产生衰减振荡波。经取样电路送CRT,由 CRT 自动同步跟踪,使讯号波形得到清晰稳定的显示,通过观察冲击波形与存储冲击波形的重合与否判别绕组匝间绝缘性能。




三、产品参数

1. 电源:220V±5%;50Hz±2%;

2. 冲击波峰值电压:1.5~SXZJ-35kVV 范围内连续可调;

3. 冲击波频率:6.25Hz;

4. 峰值电压表显示:0~SXZJ-35kVV±5%;

5. 脉冲电容:0.01μF(也可按要求另选);

6. 最大输出能量:60J;

7. 绝缘电阻:电源输入端子对不带电的金属外壳部件的绝缘电阻≥20MΩ

8. 介电强度:电源输入端子对不带电的金属外壳部件能承受 1500V/50Hz,历时 1min,耐电压试验无飞弧、无击穿现象;

9. 环境温度:0~35℃;

10. 相对湿度:35 度时≤80%;

11. 示波器;

适用范围:适用于额定电压 10000V 及以下电机。


采购:WXZJ-35kV智能绕组匝间冲击耐压试验仪
