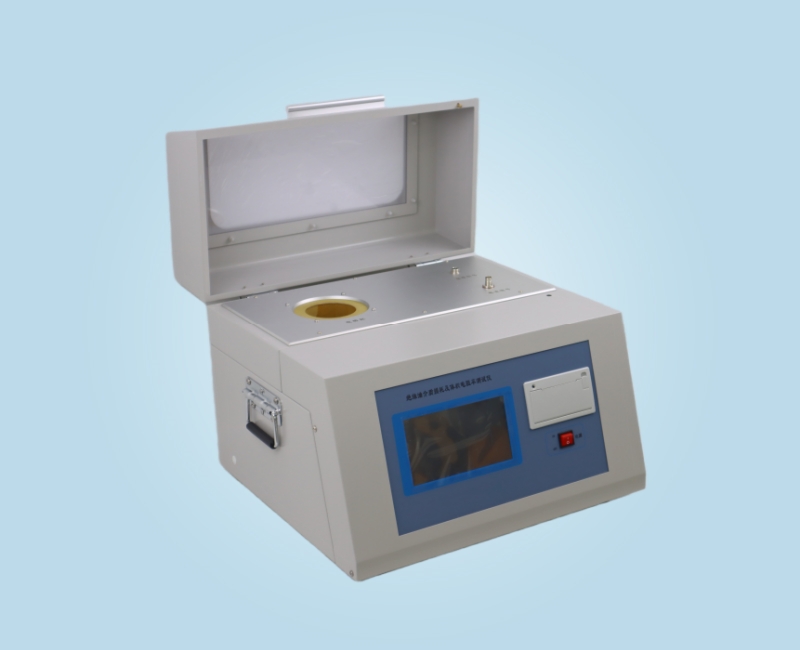

WXYJS-H 绝缘油介质损耗及体积电阻率测试仪
产品分类: 变压器测试仪
在电力设备绝缘预防性试验中,要求对电力设备的绝缘油参数进行定期测量。绝缘油介质损耗及电阻率的测量是其中重要的一项,长期以来,大都采用电桥法测量,操作繁琐,测量精度受到很多因素影响,从而导致测量误差大。
订购热线:15102796561
立即咨询一、产品概述
在电力设备绝缘预防性试验中,要求对电力设备的绝缘油参数进行定期测量。绝缘油介质损耗及电阻率的测量是其中重要的一项,长期以来,大都采用电桥法测量,操作繁琐,测量精度受到很多因素影响,从而导致测量误差大。
随着电子技术的飞速发展及电力行业对体积小、重量轻、操作方便、测量迅速、精度高的测量仪器要求,我公司参考国内外相关仪器研制出了在国内较为领先的绝缘油介质损耗因数及直流电阻率测试仪。该仪器根据 GB5654-2007 及相关标准设计制造,采用微机控制,使用方便,测量精度高,测试效率高,极大地减少人员劳动强度。
二、结构特点及功能简介
本仪器结构为集油杯、加热、控温、调压功能为一体。
采用大屏幕彩色液晶显示,汉字热敏打印,汉字菜单,操作简单。
空杯自动校准。
具有过压、过流、限温保护功能。
中频感应加热电极杯、短时均匀加热。
通过置于测量电极杯内的探头直接测量温度。
内含正弦波发生器,数字调压产生标准 50Hz 大功率测试电源。
三、主要技术指标
测试电压范围: 0~2000VAC 0~500VDC
测试温度范围:室温~125℃
介损测试范围:0.00001~1
测 量 精 度:±(示值×0.5%+0.0001)
相对介电常数:±(示值×0.5%+0.1)
电阻率分辨力:0.001MΩ·m
电阻率测量范围:2.5MΩ·m~20TΩ·m
功 率:500W
电 源 电 压:AC220V±22V
外 形 尺 寸:470×430×380
重量:23kg
使用条件
环境温度 : 0℃ ~ +40℃
相对湿度 : ≤75%R
