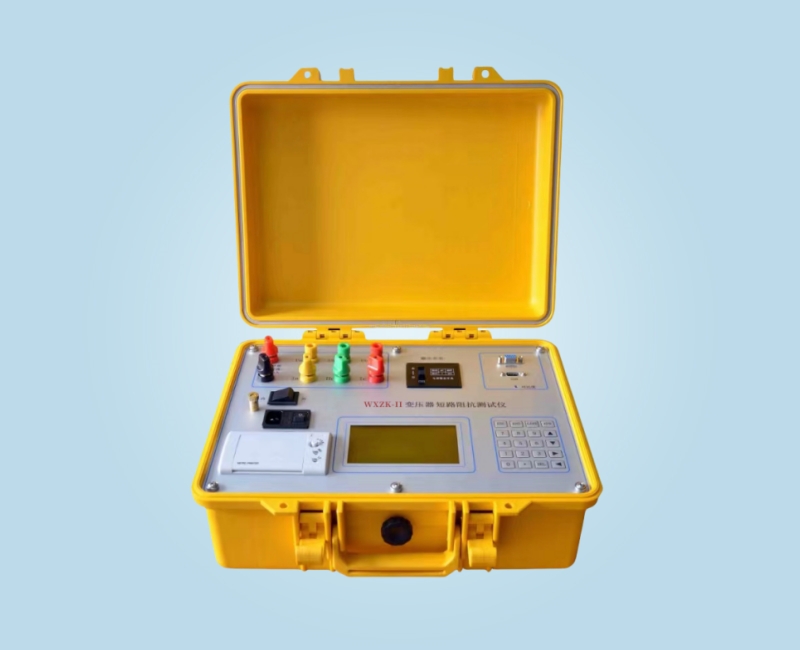

WXZK-II 短路阻抗测试仪

一、产品概述

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行

具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV 级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，功能强大，内置 2000W 可调电源，采用先进的 A/D 同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过 USB 转存到 U 盘。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

二、主要测试功能简介

1、 三相短路阻抗的测量:

显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

2、单相短路阻抗的测量:测量单相变压器的短路阻抗。

3、零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器。

4、在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

5、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换

6、内置 2000W 交流可调电源，电压自动调节。

7、仪器备有 232 接口，可外扩功能。

8、仪器自带打印机，可打印显示数据。

9、内置存储器，可储存 200 组测量数据。

10、仪器备有 U 盘接口，用于存取测试数据。

11、永久日历、时钟功能，可进行时间校准。

12、仪器可以使用安卓手机或平板，关注微信公众号，下载专用 APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

三、主要技术指标

(1)基本量程（最大范围）

1．电压(量程自动)： 15～900V ±（读数×0.2%+3 字）

2．电流(量程自动)： 1A～100A ±（读数×0.2%+3 字）

3．功率： COSΦ ＞0.15 ±（读数×0.5% +3 字）

4．频率(工频)： 45～55(Hz) 测量精度：±0.1%

5．短路阻抗： 0～100% 测量精度：±0.5%

6. 仪器显示： 4 位数字7：内置 2000W 交流可调电源。0-220V 10A

(2)仪器其他参数

1．环境温度： -10℃～40℃

2．相对湿度： ≤85%RH

3．工作电源： AC 220V±10% 50Hz±1Hz

4．外形尺寸： 主机 360×290×170（mm） 线箱 360×290×170（mm）

5、重量 主机 4.9KG 线箱 5.2KG

6．测试线长度：标配 8 米 长度可以定制
