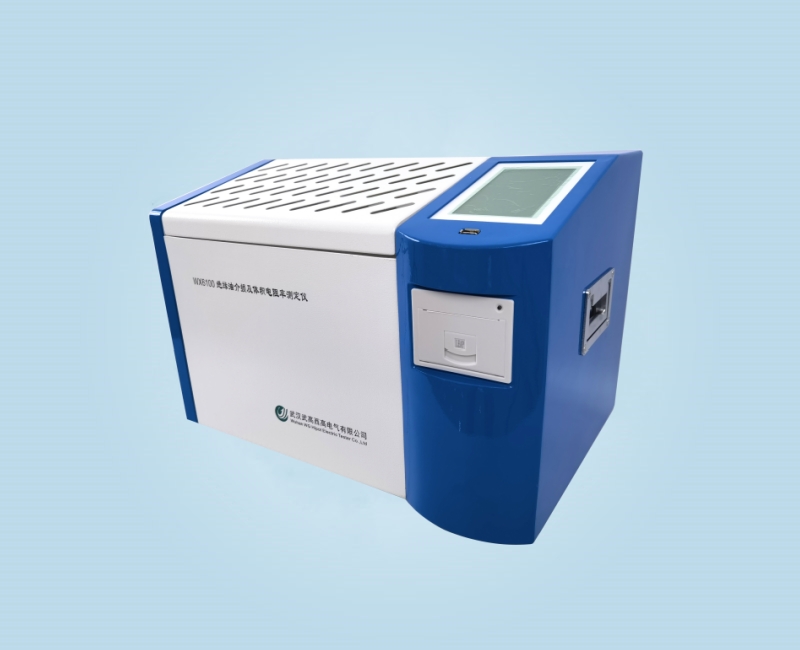

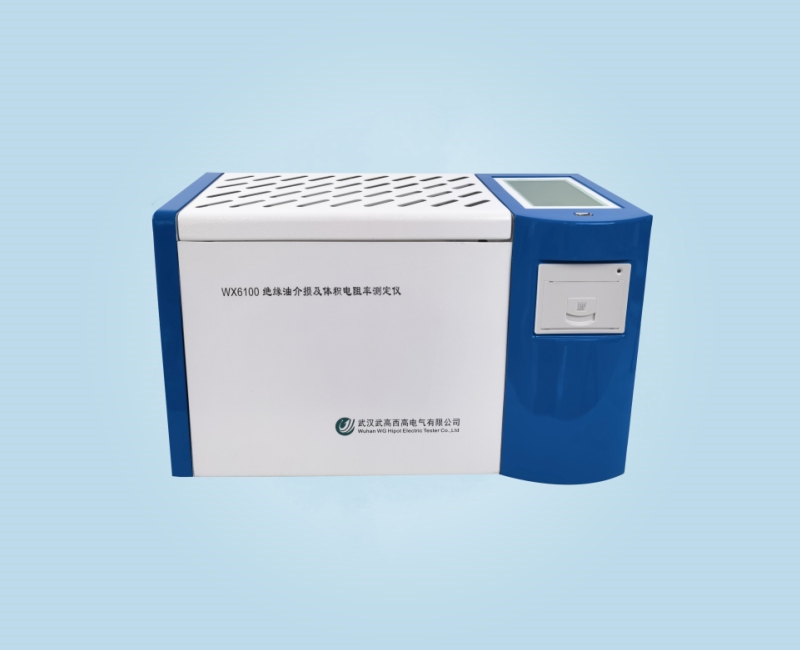

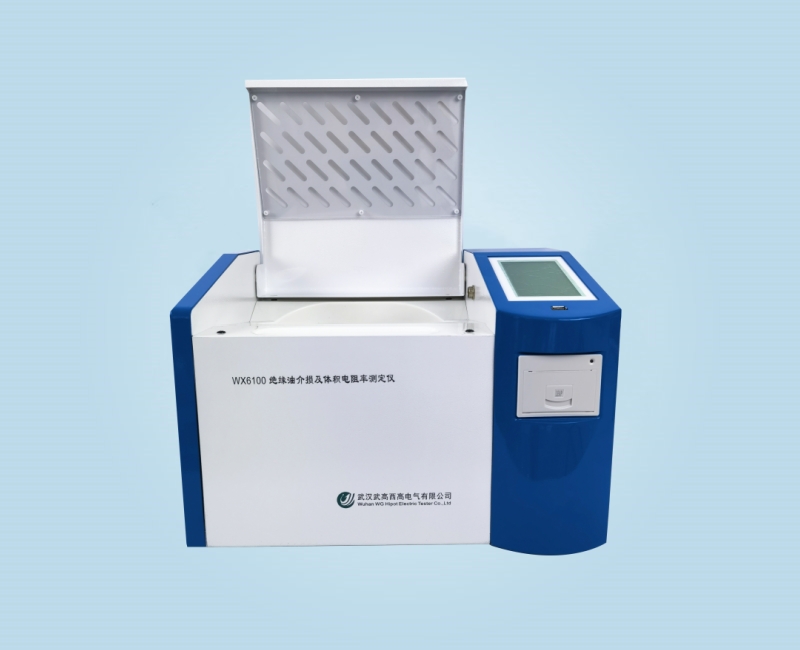

WX6100绝缘油介损及电阻率测试仪
产品分类: 变压器测试仪
绝缘油介质损耗及电阻率测试仪 依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液 体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介 损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、 高阻计、直流高压源
订购热线:15102796561
立即咨询一、 产品概述
绝缘油介质损耗及电阻率测试仪 依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液 体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介 损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、 高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化 测量,配备了彩色大屏幕液晶显示器,全中文菜单,每一步骤都有中文提示, 测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。
二、主要功能及特点
(1)油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm, 可消除杂散电容及泻漏对介损测试结果的影响。
(2)仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体 非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误 差范围以内。 (3)内部标准电容器为SF6 充气三电极式电容,该电容的介损及电容量不受 环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。
(4)交流试验电源采用AC-DC-AC 转换方式,有效避免市电电压及频率波动 对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。
(5)完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断 高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。 在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放, 加热停止。
(6)试验参数设置方便。温度设置范围0~120℃,交流电压设置范围 500~2200V,直流电压设置范围300~500V。
(7)采用大屏幕 LCD 显示器,具有背光、显示清晰。人机界面友好,只需 按照汉字菜单提示、输入命令,仪器即可自动进行测试。并自动存储和打印测 试结果。
(8)自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。
(9)空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断 空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电 阻率的精确计算。
三、主要技术指标
电 源 电 压: AC 220V±10%
电 源 频 率: 50Hz/60Hz ±1%
测 量 范 围: 电容量 5pF~200pF
相对电容率 1.000~30.000
介质损耗因数 0.00001~100
直流电阻率 2.5 MΩm~20 TΩm
测 量 精 度: 电容量 ±(1%读数+0.5pF)
相对电容率 ±1%读数
介质损耗因数 ±(1%读数+0.0001)
直流电阻率 ±10%读数
分 辨 率:
电容量 0.01pF
相对电容率 0.001
介质损耗因数 0.00001
测 温 范 围: 0~120℃
温度测量误差: ±0.5℃
交流试验电压: 500~2200V 连续可调,频率 50Hz
直流试验电压: 300~500V 连续可调
功 耗: 100W
外 型 尺 寸: 500×360×420
总 重 量: 22Kg
四、使用条件
环境温度: 0℃~40℃ 相对湿度: <75%
