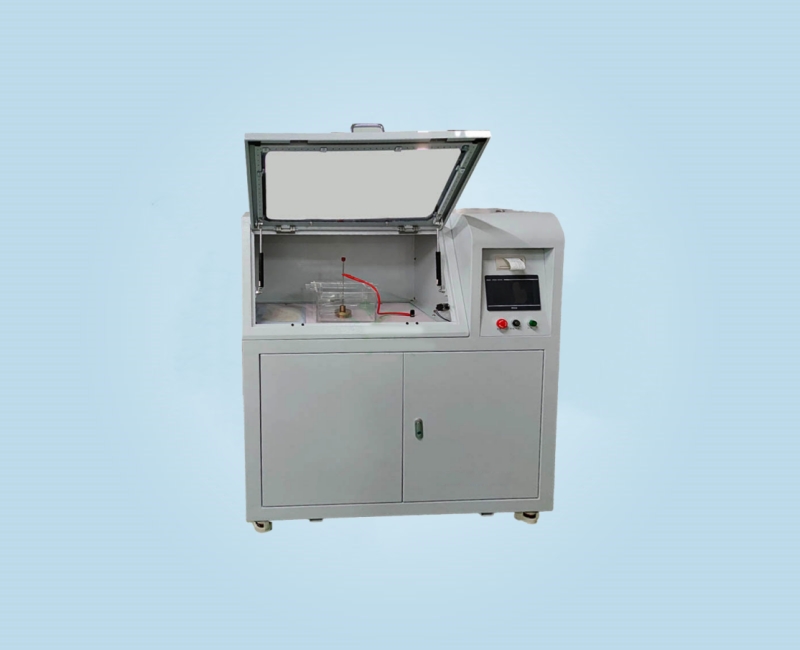

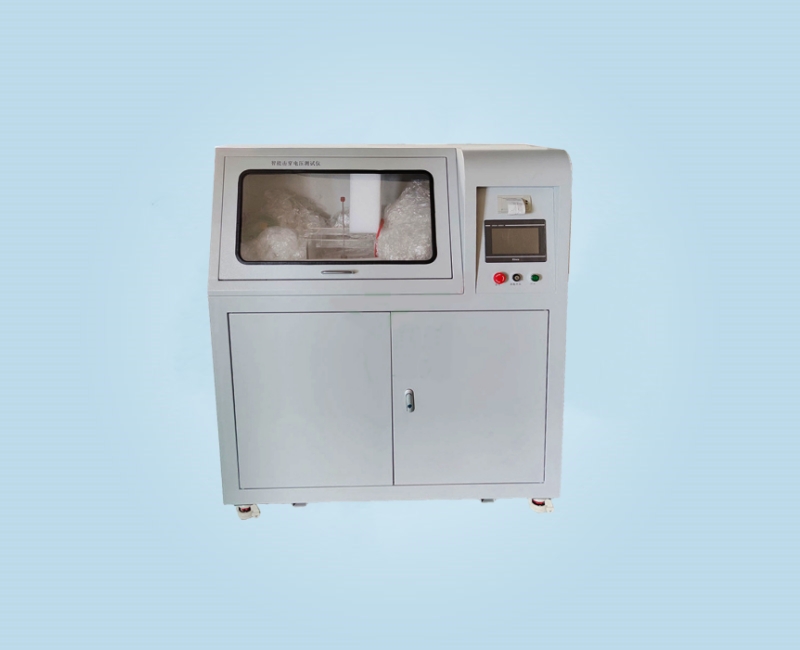

WXCL-60电压击穿试验仪
产品分类: 变压器测试仪
产品概述WXCL-60系列电压击穿试验仪根据国家GB1408.1-2006《绝缘材料电气强度试验方法》其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上,持续一段规定的时间,加在上面的电压就只会产生很小的漏电流,则绝缘性较好。程控电源模块、信号采集调理模块和计
订购热线:15102796561
立即咨询一、产品概述
WXCL-60系列电压击穿试验仪根据国家GB1408.1-2006《绝缘材料电气强度试验方法》其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上,持续一段规定的时间,加在上面的电压就只会产生很小的漏电流,则绝缘性较好。程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统,带报警和时间控制功能。
WXCL-60系列电压击穿试验仪主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。广泛应用于电力电子行业、机械工业部、研究所、军工研究、绝缘材料生产单位的高电压击穿试验而设计制造的。
二、产品特点
1、由设备为触摸屏进行操作控制。
2、如需进行曲线分析,可配备计算机,只进行数据及曲线记录功能,不进行设备控制,避免了试验人员在计算机和设备间交替操作,更人性化。
3、设备具有试验参数记忆功能,相同试验条件不需要每次试验都进行设置,且断电仍会记忆最后一次试验设置参数。
4、试验界面简单明了,且配有示意曲线说明,参数不同,曲线走势不同,方便理解。
5、控制面板简洁,功能标注明确,操作简单。
6、可记录并同时显示10次试验记录,方便试验数据的对比分析。且可以实时舍弃不理想的数据。
7、设备试验界面采用实时显示的方式,更方便试验过程的观看。
8、设备具有安全警告提示,在未关闭试验箱门时试验无法开始,且会弹出警告,在满度(即:高压变压器无输出)时会弹出警告,且试验过程中如果开门,试验会自动结束。
9、设备配有三色报警。(选配)
三、产品装箱单
电压击穿试验仪:1台
输入输出连接线:1套
设备接地线:1根
试验电极:2副
产品说明书:1份
产品合格证:1份

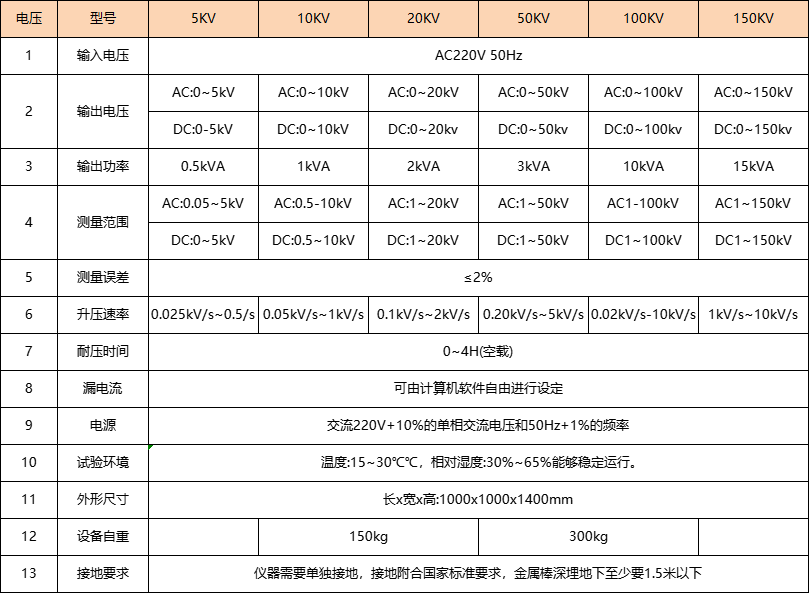

四、详细参数
电压 | 型号 | 5KV | 10KV | 20KV | 50KV | 100KV | 150KV |
1 | 输入电压 | AC220V 50Hz | |||||
2 | 输出电压 | AC:0~5kV; DC:0-5kV | AC:0~10kV;DC: 0~10kV | AC:0~20kV DC:0~20kv | AC:0~50kV DC:0~50kv | AC:0~100kV DC:0~100kv | AC:0~150kV DC:0~150kv |
3 | 输出功率 | 0.5kVA | 1kVA | 2kVA | 3kVA | 10kVA | 15kVA |
4 | 测量范围 | AC:0.05~5kV; DC:0~5kV | AC:0.5-10kV; DC:0.5~10kV | AC:1~20kV; DC:1~20kV | AC:1~50kV; DC:1~50kV | AC1-100kV; DC1~100kV | AC1~150kV; DC1~150kV |
5 | 测量误差 | ≤2% | |||||
6 | 升压速率 | 0.025kV/s~0.5/s | 0.05kV/s~1kV/s | 0.1kV/s~2kV/s | 0.20kV/s~5kV/s | 0.02kV/s-10kV/s | 1kV/s~10kV/s |
7 | 耐压时间 | 0~4H(空载) | |||||
8 | 漏电流 | 可由计算机软件自由进行设定 | |||||
9 | 电源 | 交流220V+10%的单相交流电压和50Hz+1%的频率 | |||||
10 | 试验环境 | 温度:15~30℃℃,相对湿度:30%~65%能够稳定运行。 | |||||
11 | 外形尺寸 | 长x宽x高:1000x1000x1400mm | |||||
12 | 设备自重 | 150kg | 300kg | ||||
13 | 接地要求 | 仪器需要单独接地,接地附合国家标准要求,金属棒深埋地下至少要1.5米以下 |
