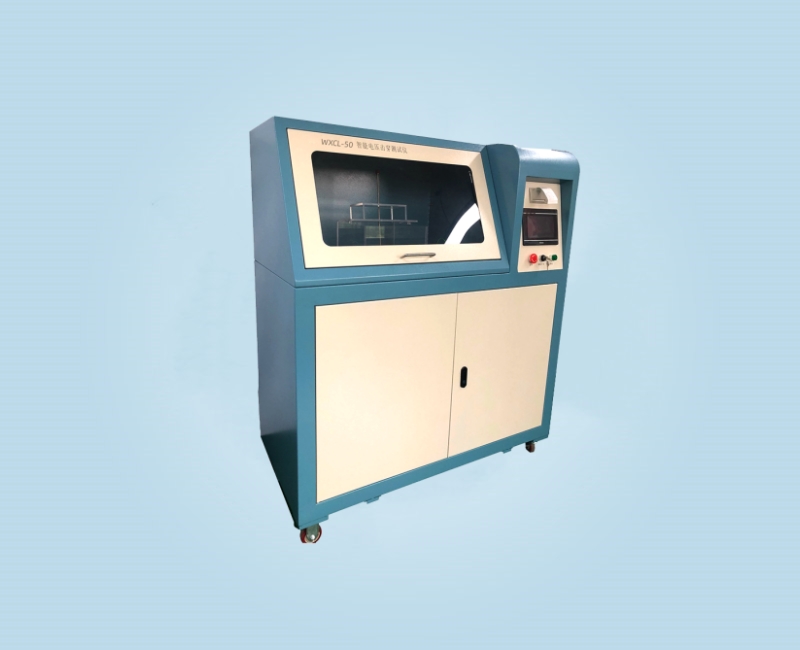

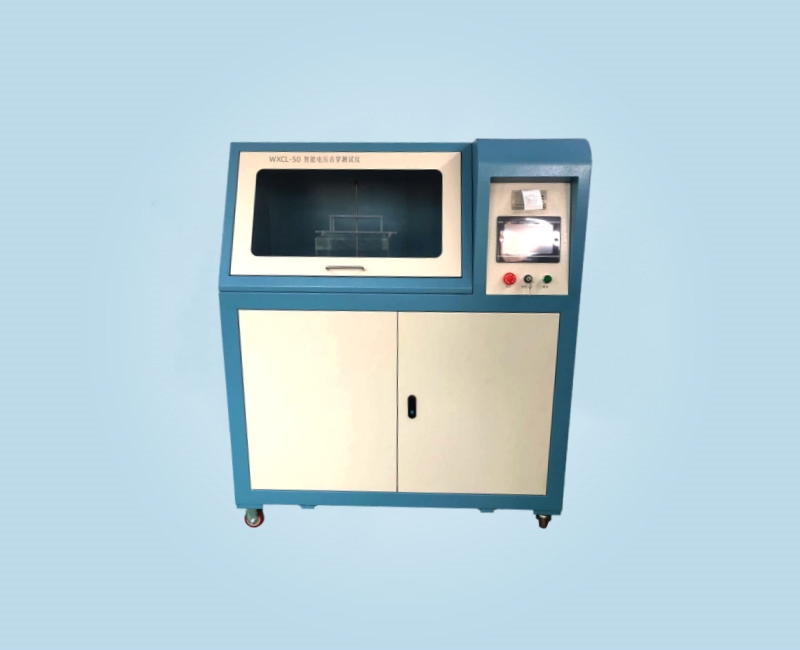

WXCL-50击穿电压测试仪

产品分类: 变压器测试仪

WXCL-50系列电压击穿试验仪根据国家GB1408.1-2006《绝缘材料电气强度试验方法》其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上,持续一段规定的时间,加在上面的电压就只会产生很小的漏电流,则绝缘性较好。程控电源模块、信号采集调理模块和计

订购热线:15102796561

立即咨询

一、产品概述

WXCL-50系列电压击穿试验仪根据国家GB1408.1-2006《绝缘材料电气强度试验方法》其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上,持续一段规定的时间,加在上面的电压就只会产生很小的漏电流,则绝缘性较好。程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统,带报警和时间控制功能。

WXCL-50系列电压击穿试验仪主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。广泛应用于电力电子行业、机械工业部、研究所、军工研究、绝缘材料生产单位的高电压击穿试验而设计制造的。


二、产品特点

1、由设备为触摸屏进行操作控制。

2、如需进行曲线分析,可配备计算机,只进行数据及曲线记录功能,不进行设备控制,避免了试验人员在计算机和设备间交替操作,更人性化。

3、设备具有试验参数记忆功能,相同试验条件不需要每次试验都进行设置,且断电仍会记忆最后一次试验设置参数。

4、试验界面简单明了,且配有示意曲线说明,参数不同,曲线走势不同,方便理解。

5、控制面板简洁,功能标注明确,操作简单。

6、可记录并同时显示10次试验记录,方便试验数据的对比分析。且可以实时舍弃不理想的数据。

7、设备试验界面采用实时显示的方式,更方便试验过程的观看。

8、设备具有安全警告提示,在未关闭试验箱门时试验无法开始,且会弹出警告,在满度(即:高压变压器无输出)时会弹出警告,且试验过程中如果开门,试验会自动结束。

9、设备配有三色报警。(选配)



三、产品装箱单

电压击穿试验仪:1台

输入输出连接线:1套

设备接地线:1根

试验电极:2副

产品说明书:1份

产品合格证:1份


四、详细参数

电压型号5KV10KV20KV50KV100KV150KV
1输入电压                  AC220V 50Hz
2输出电压

AC:0~5kV;

DC:0-5kV

AC:0~10kV;DC:

0~10kV

AC:0~20kV

DC:0~20kv

AC:0~50kV

DC:0~50kv

AC:0~100kV

DC:0~100kv

AC:0~150kV

DC:0~150kv

3输出功率0.5kVA1kVA2kVA3kVA10kVA15kVA
4测量范围

AC:0.05~5kV;

DC:0~5kV

AC:0.5-10kV;

DC:0.5~10kV

AC:1~20kV;

DC:1~20kV

AC:1~50kV;

DC:1~50kV

AC1-100kV;

DC1~100kV

AC1~150kV;

DC1~150kV

5测量误差                  ≤2%
6升压速率0.025kV/s~0.5/s0.05kV/s~1kV/s0.1kV/s~2kV/s0.20kV/s~5kV/s0.02kV/s-10kV/s1kV/s~10kV/s
7耐压时间                 0~4H(空载)
8漏电流                 可由计算机软件自由进行设定
9电源                 交流220V+10%的单相交流电压和50Hz+1%的频率
10试验环境                 温度:15~30℃℃,相对湿度:30%~65%能够稳定运行。
11外形尺寸                 长x宽x高:1000x1000x1400mm
12设备自重
150kg300kg

13接地要求                仪器需要单独接地,接地附合国家标准要求,金属棒深埋地下至少要1.5米以下
