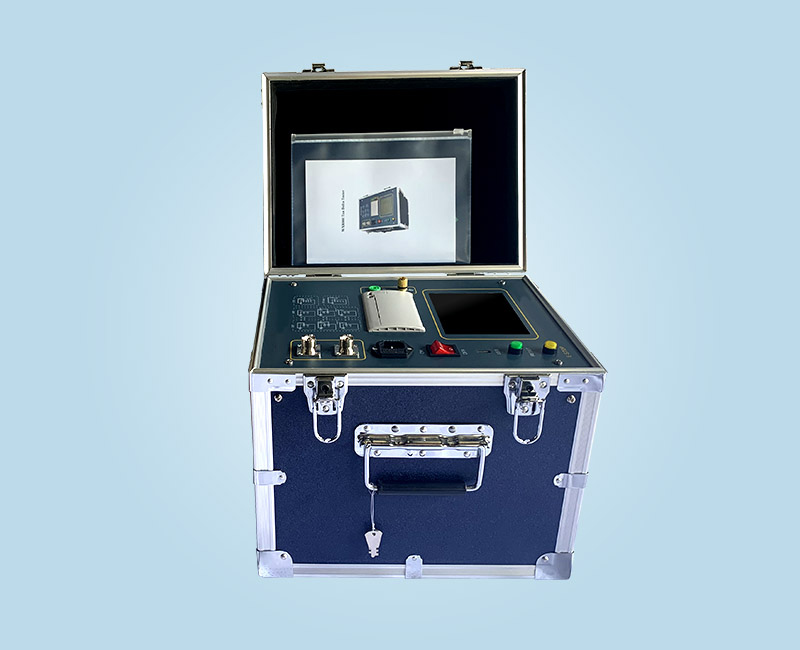

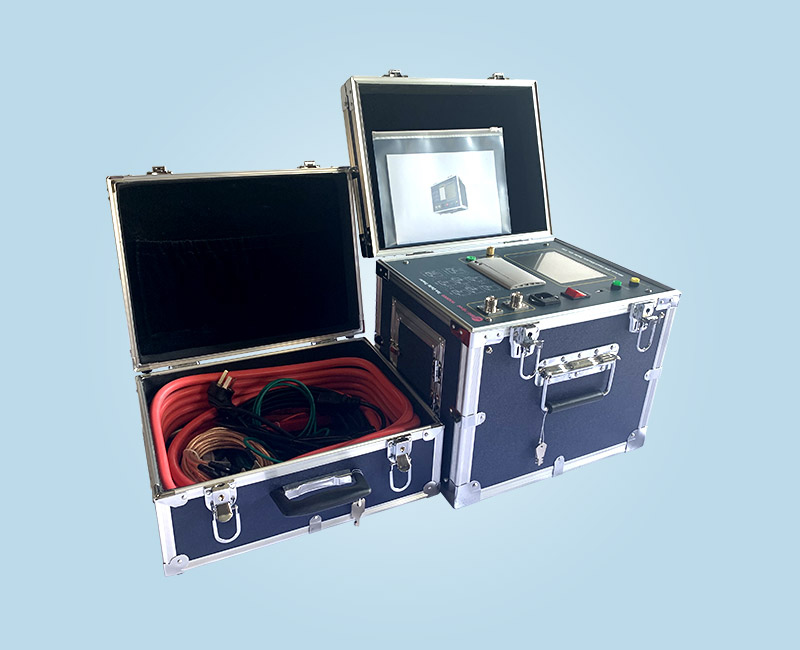

WX8000 异频介质损耗测试仪

产品分类: 变压器测试仪

★产品介绍WX8000 异频介质损耗测试仪用于现场抗干扰介损测量,或试验室精密介损测量。仪器为一体化结构,内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量,强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示,自带微型打印机可打印输出。★产

订购热线:15172499955

立即咨询

★ 产品介绍

WX8000 异频介质损耗测试仪用于现场抗干扰介损测量,或试验室精密介损测量。仪器为一体化结构,内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量,强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示,自带微型打印机可打印输出。

★ 产品特点

1 变频抗干扰:采用变频抗干扰技术,在200%干扰下仍能准确测量,测试数据稳定,适合在现场做抗干扰介损试验。

2 高精度测量:采用数字波形分析和电桥自校准等技术,配合高精度三端标准电容器,实现高精度介损测量。

3 多级安全保护,确保人身和设备安全:高压保护,低压保护,接地保护,抗震性能。

★ 产品功能

1.   具有正/反接线,内/外标准电容,内/外高压多种工作模式,一体化结构,可做各种常规介损试验,不需外接任何辅助设备。

2.   液晶显示,菜单操作,测试数据丰富,自动分辨电容、电感、电阻型试品,自带微型打印机可打印输出。

3.   具有外接标准电容器接口,可外接油杯做精密绝缘油介损试验,可外接固体材料测量电极做精密绝缘材料介损试验,也可外接高压标准电容器做高电压介损试验。

4.   自动识别50Hz / 60Hz系统电源,并支持发电机供电,即使频率波动大,也可正常测量。

5.   内置串联和并联两种介损测量模型,方便仪器检定。

6.   可存储255组测量数据。

7.   CVT自激法测量时,C1/C2可一次接线同时测出,自动补偿母线接地和标准电容器的分压影响,无须换线和外接任何配件。

8.   中文图文菜单,大屏幕背光LCD显示更清晰,电流电压实时监视。

9.   优化的电路设计,使正/反接线的准确度和稳定性一致。

10. 自动识别外接高压试验电源频率40Hz~70Hz,支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。

11. 具有反接线低压屏蔽功能,在220kVCVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量。

12. 带计算机接口。通过该接口,实现测量、数据处理和报表输出,也可实现仪器内部测量软件升级。可集成到综合高压试验车上。

★ 技术参数

抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度准确度: Cx: ±(读数×1%+1pF)     tgδ: ±(读数×1%+0.00040)

外施高压: 正接线时最大试验电流1A,工频或变频40-70Hz

反接线时最大试验电流10kV/1A,工频或变频40-70Hz

电容量范围: 内施高压: 3pF~60000pF/10kV 60pF~1μF/0.5kV

                     外施高压: 3pF~1.5μF/10kV 60pF~30μF/0.5kV

                     分辨率: 最高0.001pF,4位有效数字

试验电流范围:10μA~5A

tgδ范围: 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。
CVT自激法低压输出:输出电压3~50V,输出电流3~30A

内施高压: 设定电压范围:0.5~10kV

最大输出电流:200mA

升降压方式: 连续平滑调节

电压精度: ±(1.5%×读数+10V)

电压分辨率: 1V

试验频率: 45、50、55、60、65Hz单频

                  45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

频率精度: ±0.01Hz

测量时间: 约40s,与测量方式有关
输入电源: 180V~270VAC,50Hz/60Hz±1%,市电或发电机供电
计算机接口: 标准RS232接口
打印机: 炜煌A7热敏微型打印机
环境温度: -10℃~50℃
相对湿度: <90%
