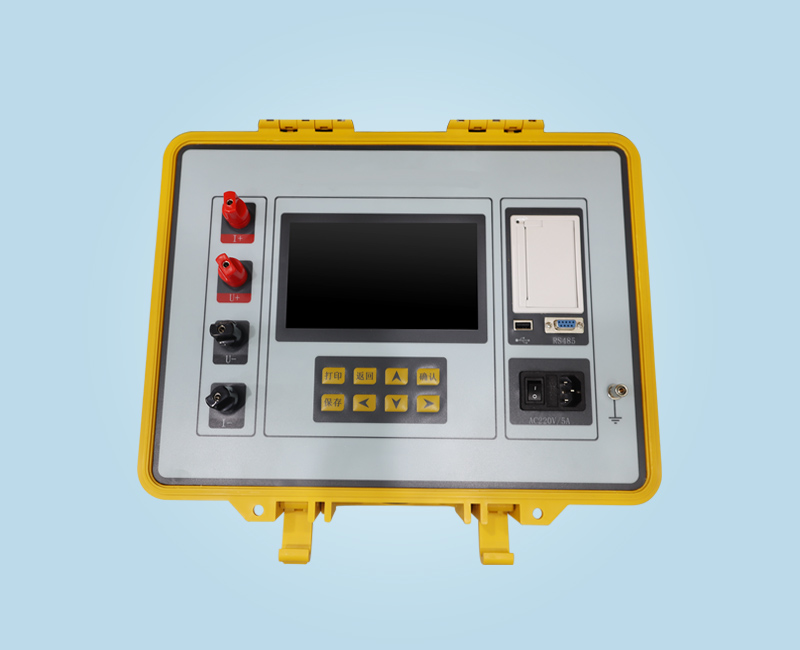

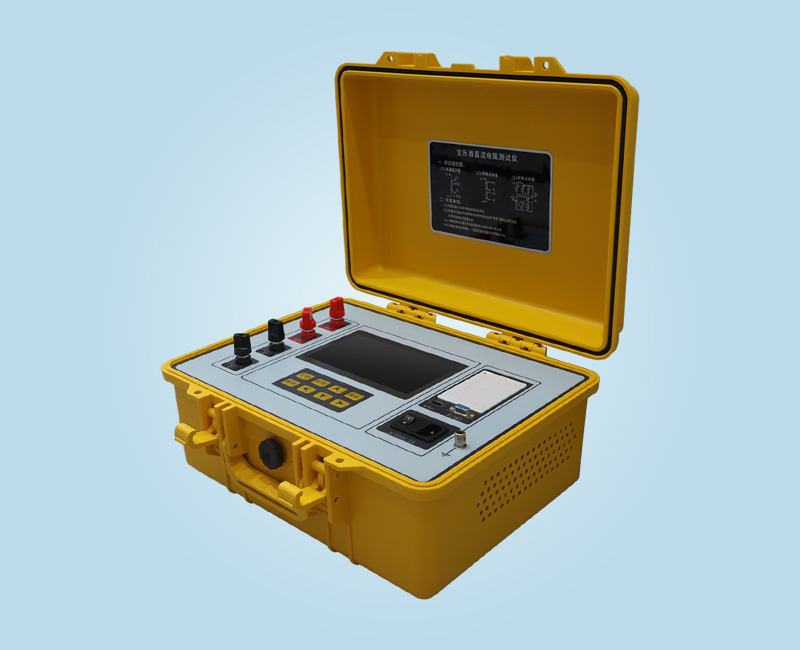

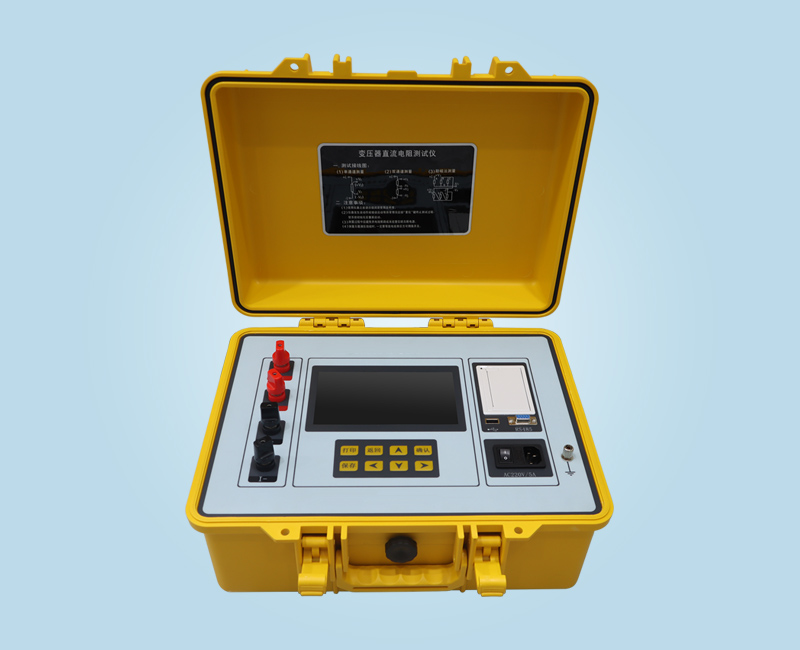

WXZR-20A 直流电阻测试仪

★ 产品介绍

直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造，中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、测试量程宽、抗干扰能力强、保护功能完善、大屏彩色液晶显示等特点。整机由单片机控制，自动完成自检、数据处理，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。

★ 安全措施

1.   使用本仪器前一定要认真阅读本手册。
2.   本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪器应避免剧烈振动。
3.   对仪器的维修、护理和调整应由专业人员进行。
4.   测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
5.   测量无载调压变压器，一定要等放电指示报警音停止后再切换档位。
6.   测试过程中，禁止移动测试夹和关断供电线路。

★ 功能特点

1.   仪器提供 6 档输出电流选择，至大电流为 20A，至小电流<5mA，适合更多类型变压器和互感器的直流电阻的测量。

2.   仪器测量范围比较宽(从 100μΩ到 100KΩ)。

3.   响应速度更快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

4.   仪器具有音响放电报警功能，放电指示清晰，减少误操作。

5.   保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

6.   仪器采用 7 寸彩色液晶屏，界面显示清晰美观，并可实时打印输出结果。

7.   仪器可设置为中文、英文两版操作界面，可根据客户需求配置。

8.   具有 RS485 通讯接口，可以将测试数据传输到后台。

9.   本机存储容量大，至多可以存储 500 条测试记录。

10. 具有 USB 接口，可以将测试数据转存到 U 盘。

11. 参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度等。

12. 本仪器采用工业塑壳机箱，便于携带，提高使用寿命。

★ 技术参数
