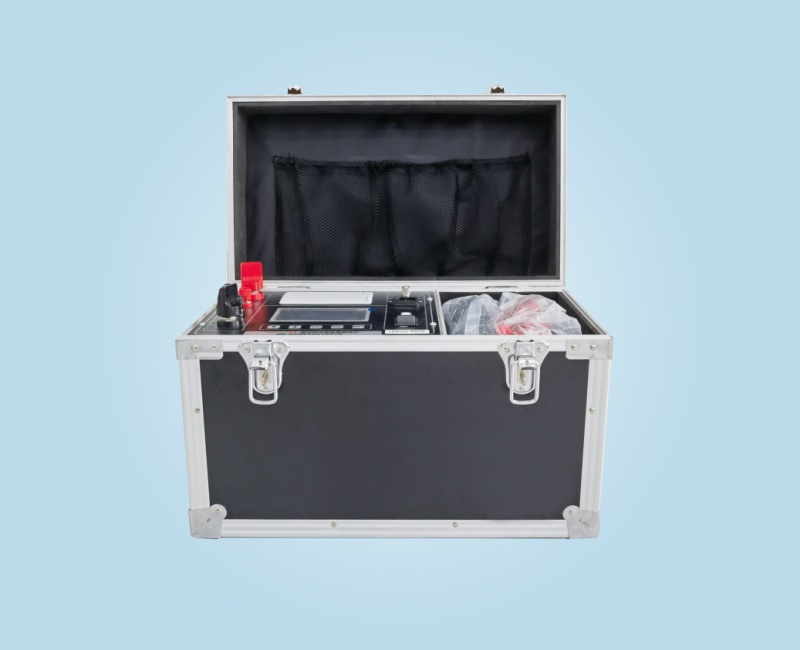

WXCZ-30A 接地线成组电阻测试仪

一、产品概述

接地线成组电阻测试仪，主要用于按照新安规要求对运行单位大量的携带型短路接地线、个人保护接地线完成成组自动测试，自动判断其合格与否。以前对接地线基本是不测试的，只有对不同电压等级的平方数要求，新安规对地线电阻率提出了技术要求，可以科学地评价接地线的截面、材质、接头压接、有无断芯等全面质量，以对新地线验收，对已应用中的接地线进行可用性的科学评价。

二、安全措施

1、操作者应具备一般电器设备或仪器的使用常识。

2、使用本仪器前要认真阅读用户手册。

3、对仪器的调整维修必须由专业人员进行，不要自行处理。

4、仪器应避免剧烈震动，避免高温和阳光直射。

5、本仪器为测量纯电阻回路设计，不得测量感性回路。

6、测试中不能拆除测试线。

7、仪器接地线必须接好。

三、性能特点

1、测试电流大，完全符合有关测试电阻的国家标准要求。

2、测试电流来自高精度开关式恒流电源，无需人工调节，测试迅速准确。

3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

4、长时间工作，设有过热保护电路，仪器可靠稳定。

5、操作简便，重量轻。

四、技术指标

1、 测试电流：30A 50A

2、 测量范围：30A 0-150 mΩ

                       50A 50uΩ-60 mΩ

3、 最小分辨率：0.1uΩ

4、 准确度：0.5%

5、 电源：AC220V±10％ 50Hz

6、 使用温度：-20℃～40℃

7、 相对湿度：≤80%RH，不结露

五、仪器操作及功能介绍

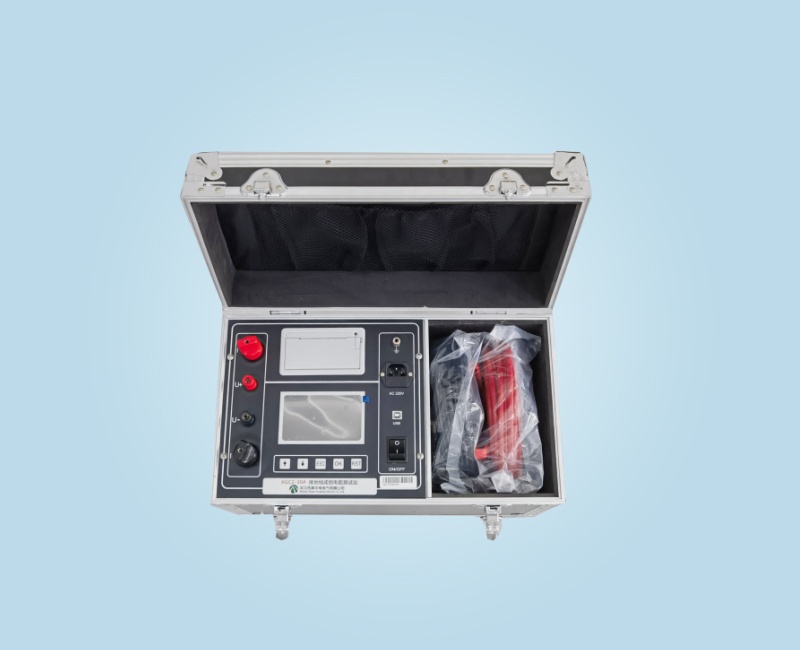

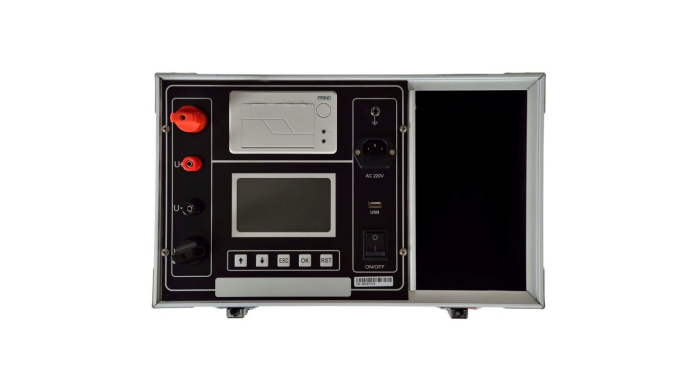

接地线成组直流电阻测试仪面板如图一所示：

1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。

2、I+、I-：为电流输出端子，通过专用测试线为试品提供恒定电流。

3、U+、U-：为试品电压信号的输入端子。

4、液晶屏：显示测试结果。

5、RST 键：整机初始化，仪器处在准备状态。

6 ：仪器的保护接地端
