WXAG-A系列 智能电力安全工器具试验装置
产品分类: 电力安全工器具试验装置
WXST-A系列智能电力安全工器具,本平台主机采用了PLC控制器技术、2.4G ISM组网技术、结合优良的人机界面操作,较精确测量多路高压泄漏电流。本装置能可靠地鉴别绝缘手套(靴)和绝缘拉杆的泄漏电流,绝缘老化和工频耐压等参数,可同时检测六只绝缘手套(靴)和多根绝缘杆;配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置,可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
订购热线:15102796561
立即咨询★ 产品概述
WXST-A系列智能电力安全工器具试验装置是根据电力行业标准而设计的、性能先进的智能型耐压试验设备平台,本平台主机采用了PLC控制器技术、2.4G ISM组网技术、结合优良的人机界面操作,较精确测量多路高压泄漏电流,使您在使用时轻松自如、得心应手。本装置能可靠地鉴别绝缘手套(靴)和绝缘拉杆的泄漏电流,绝缘老化和工频耐压等参数,可同时检测六只绝缘手套(靴)和多根绝缘杆;配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置,可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
★ 产品介绍

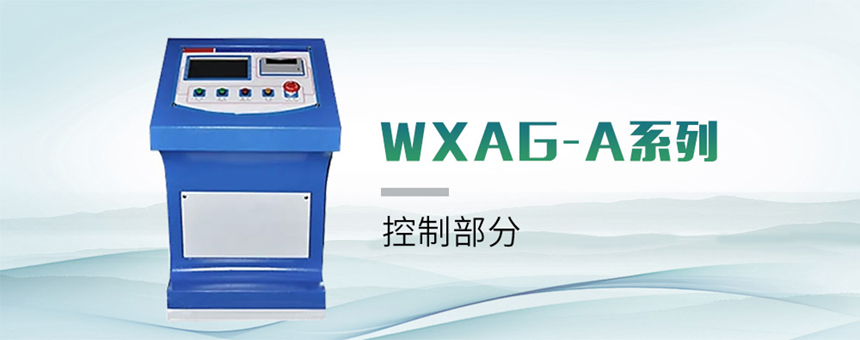

控制部分
◆ 可编程控制器PLC自动化电气控制。
◆ 高压电压、高压电流、低压电压、低压电流同步隔离采集,采用高精度传感器和高性能采集芯片。
◆ 人机界面采用彩色液晶触控显示器,全触控和键控操作方式,
◆ 智能化工作过程,任选自动方式和手动方式。
◆ 独立界面显示高压电压、高压电流、低压电压、低压电流,时间及耐压结果,高压曲线动态显示,显示直观明了。
◆ 高压电流采用分布式结构,易于维修,任意一路故障不影响试验;
◆ 高压电流有多种组合方式,适合不同需求的客户的个性要求;
◆ 完善的过压、过流保护、闪络保护,自设定输出电压、高压电流上限、低压电流上限和计时时间。
◆ 具有回零检测功能,自动回零后才可进行试验,安全可靠。
◆ 具有8000条/3个月的本机存储空间,提供USB接口数据导出到外部U盘,可生成Excel表格。
◆ 逼近式调压算法,到达设定电压后自动耐压计时,计时结束后自动降压回零。
◆ 超过设定低压电流或闪络保护值后时,自动切断电压输出,降压回零;
◆ 超过设定高压电流时,高压分断装置能分断不合格被试品,其他回路继续试验(选配);
◆ 软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
◆ 自动错误诊断,易于发现和解决问题,设备维护简洁、维修方便。
◆ 泄漏电流阀值可由客户屏蔽设定,屏表进行通迅自检,可靠无忧。
◆ 可选配门联锁警灯警铃等。

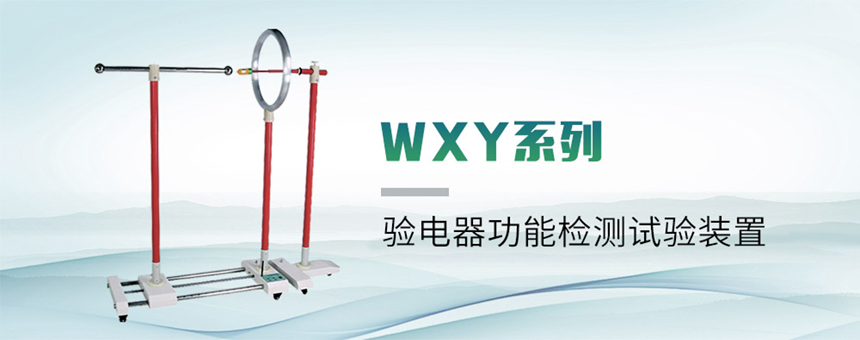

验电器检测装置
◆ 本装置可对高压验电器、低压验电器、声光型验电器、伸缩式验电器等等不同的验电器进行起动电压和抗干扰性能进测试。
◆ 该产品是根据我国电力行业标准《DL740-2000》,有利于验电器功能准确检验,便于试验人员操作。
◆ 适用于10KV及35KV,66KV、110KV、220KV、330KV,500kv电压的检验。
◆ 只需将带接触电极延长段的验电器。
◆ 外形美观,移动方便。

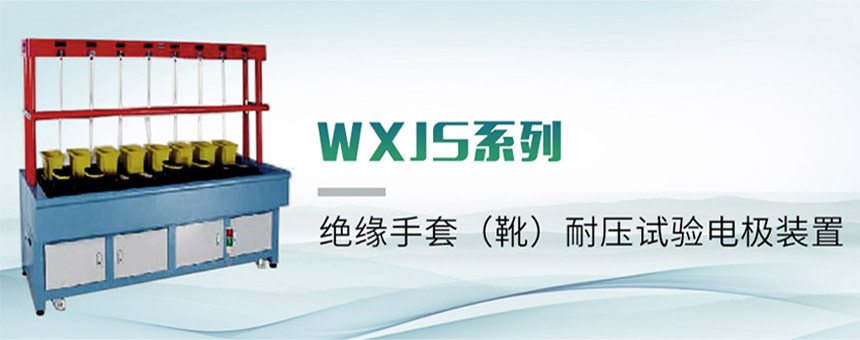

绝缘手套(靴)耐压试验装置
◆ 绝缘靴和绝缘手套是电力系统的研发操作和检修必备的安全防护用具,高电压与控制台隔离,实现安全测量高压泄漏电流的目的。
◆ 可针作业型和防护型的绝缘手套(靴)进行测试,测试范围广泛,可满足20KV、40KV、50KV,60kv电压要求下的试验。
◆ 多路泄漏电流分别测量,红外传输。可靠地鉴别绝缘手套(靴)的泄漏电流,绝缘老化和工频耐压等参数,可同时检测六只绝缘手套(靴)。
◆ 击穿或过流试品,自动脱离,其他试品继续试验,省时高效。

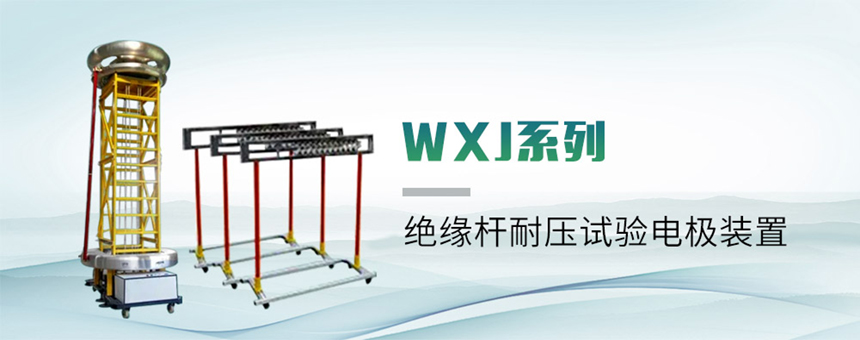

绝缘杆耐压试验电极装置
◆ 按照《带电作业工具、装置和设备预防性试验规程》,执行《DLT 976-2005》标准。
◆ 适用于各种电压等级的绝缘杆耐压试验.
◆ 可测试不同类型的绝缘棒,包括常见的,接口式绝缘操作杆,伸缩式高压令克棒,游刃式高压令克棒。
◆ 试验装置采用铝合金型材作为支撑底座,重量轻、强度高
◆ 试验电极采用304不锈钢管,具有抗氧化、耐磨、导电率高等特性
◆ 高内嵌导电泡棉,能使被试品与电极紧密贴合,还能有效地保护被试品表面不受损伤。
◆ 12个检测工位可同时检测,提高操作效率
◆ 绝缘杆测试仪可进行伸缩高度调节,可满足不同长度的绝缘杆的绝缘测试。
◆ 测试范围广可满足10KV,35KV,110KV,220KV,330KV,500KV的绝缘棒进行测试。

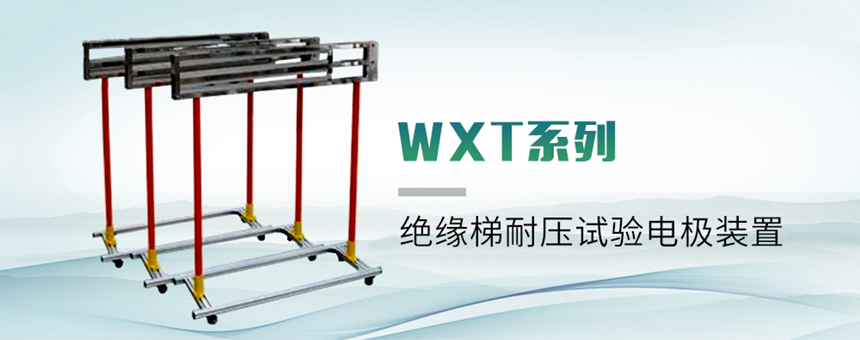

绝缘梯耐压试验电极装置
◆ 绝缘梯耐压试验电极装置具有实用性强、设计新颖、操作简单方便、结实耐用、测试种类齐全、高效等优点。
◆ 适用于电力系统10kV、35kV、66kV、220kV、110kV和500kV电压等级.
◆ 可测试绝缘单梯、绝缘合梯、绝缘人字梯、绝缘伸缩单梯、绝缘伸缩合梯、绝缘伸缩人字梯等。
◆ 可同时进行同一电压等级的多个绝缘梯耐压试验,能满足电力工人作业时的绝缘要求。

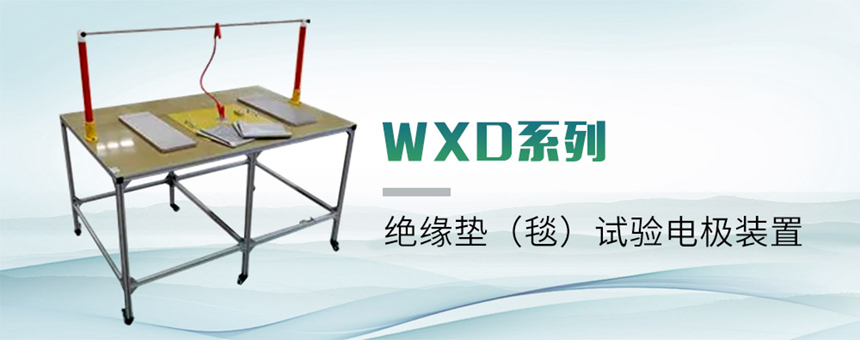

绝缘垫(毯)试验电极装置
◆ 绝缘垫电极装置是依据电力行业标准《DL/T976-2005》-《带电作业工具、装置和设备预防性试验规程》。
◆ 试验平台采用铝合金材料作为支撑。
◆ 试验电极采用高强度金属板材,此板材具有抗氧化、耐磨、导电率高等特性。
◆ 可对2mm~12mm等不同厚度的绝缘垫(绝缘隔板)进行工频耐压测试和表面工频耐压试验。
◆ 可满足5kv、10kv、20kv、25kv、35kv不同电压等级的绝缘垫和绝缘板进行测试。
◆ 测试方便,反应灵敏快速得出结论,提高效率。

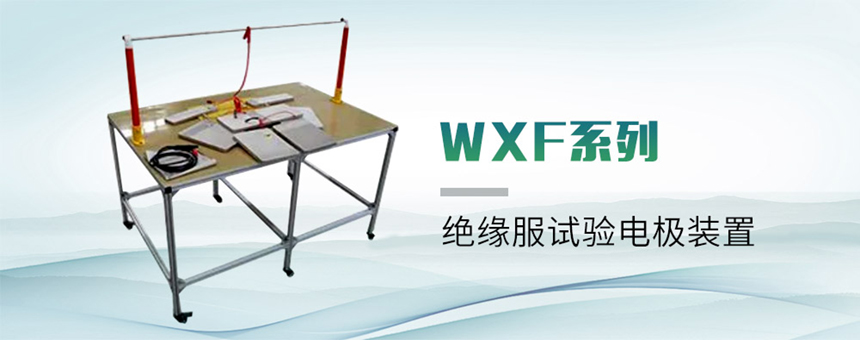

绝缘服试验电极装置
◆ 试验装置依据《DLT 976-2005》-《带电作业工具、装置和设备预防性试验规程》。
◆ 可针对绝缘披肩、绝缘服、绝缘裤、绝缘袖套进行耐压检测。
◆ 电压可满足绝缘服进行5kv-20kv的耐压检测。
◆ 检测过程方便省时,测量精准,准确率高达99%,设计合理,操作简单不费时。
◆ 采用轻便材料制成,易于搬运,收纳。

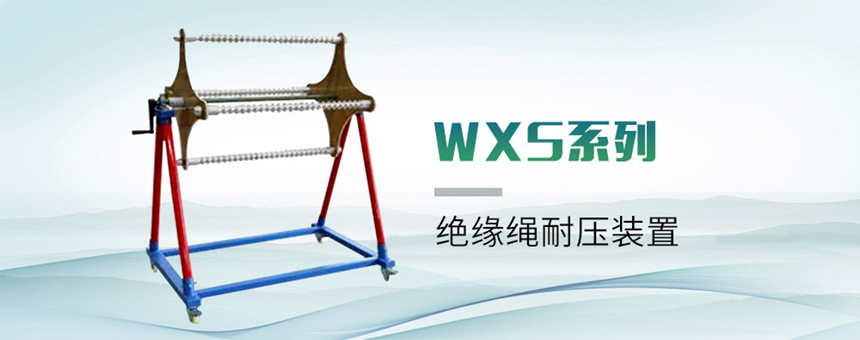

绝缘绳耐压试验电极装置
◆ 该装置依据《DLT 976-2005》-《带电作业工具、装置和设备预防性试验规程》。
◆ 本装置可对高强涤纶牵引绳、迪尼玛牵引绳、锦纶绝缘绳、蚕丝绝缘绳、防潮蚕丝绝缘绳、丙纶绳、尼龙绳、麻绳等不同材质的绝缘绳进行测试
◆ 内嵌导电泡棉,加强被试品与电极紧密贴合,并有效地保护被试品表面不受损伤,防止可能出现的被试品测试过程中移动的可能。
◆ 能满足不同等级电压下的耐压检测。

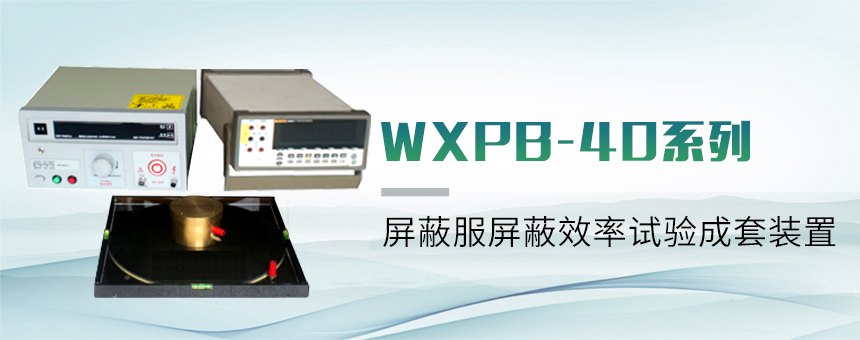

屏蔽服耐压试验电极装置
◆ 该装置可全方面检测屏蔽服的安全检测装置。
◆ 可对高压屏蔽服,电磁屏蔽服,等电位作业屏蔽服,500kv屏蔽服进行检测。
◆ 检测的部位包括,上衣,裤子,袜子,手套,鞋子整套部位,精准检测出屏蔽服的电阻和效率方面的安全性,保证在作业中员工的安全。
◆ 整个试验装置轻巧方便,便于存放携带。

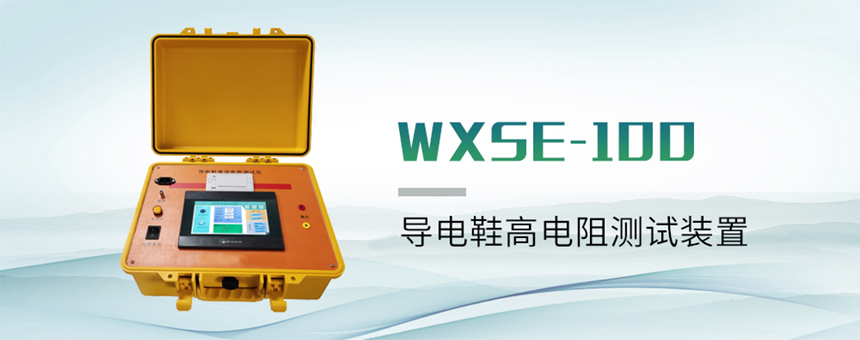

导电鞋高电阻测试装置
◆ 根据《DL/T1476-2015》-《电力安全工器具预防性试验规程》
◆ 可针对布内,皮内不同的材质的导电鞋和防静电鞋进行安全性能测试。

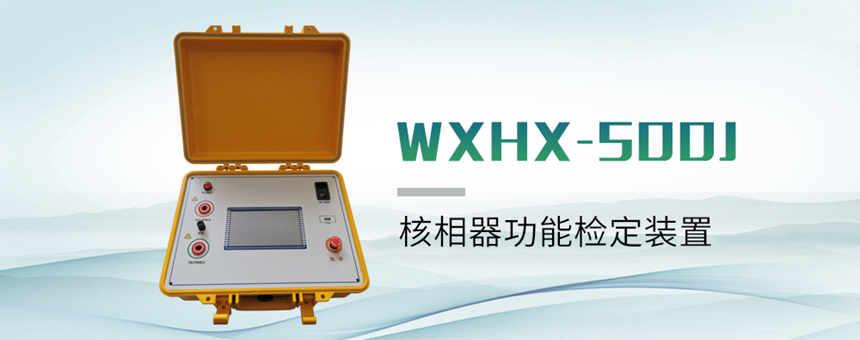

核相器检定装置
◆ 核相器检定装置可针对市面上的有线核相器,无线核相器,语言核相器,数字核相器进行动作电压试验绝缘部分工频耐压试验。
◆ 仪器本身便携易带可满足不同环境下来进行检测。
◆ 此款产品采用无线传输技术,真正达到安全可靠、快速准确。
◆ 10V-500KV电压等级均适用。

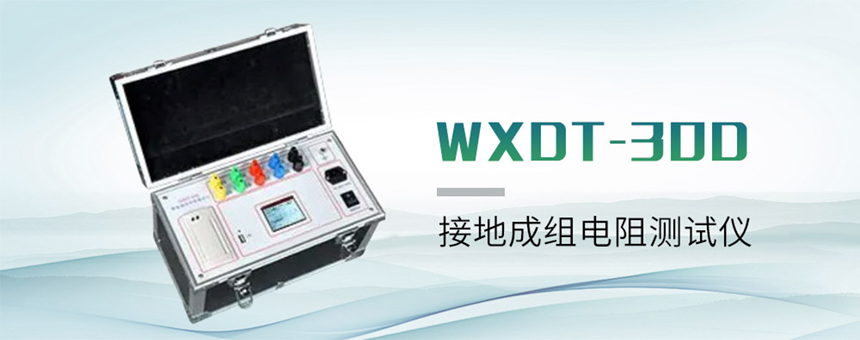

接地成组电阻测试仪
◆ 可精密检测出低压接地线,高压接地线,接触网接地线、接触轨接地、线路用接地线的安全性能。
◆ 能满足25mm2、35mm2、50mm2、70mm2、95mm2、120 m2的各种截面的电阻测试。
◆ 可以科学地评价接地线的截面、材质、接头压接、有无断芯等全面质量,以对新地线验收,对已应用中的接地线进行可用性的科学评价。

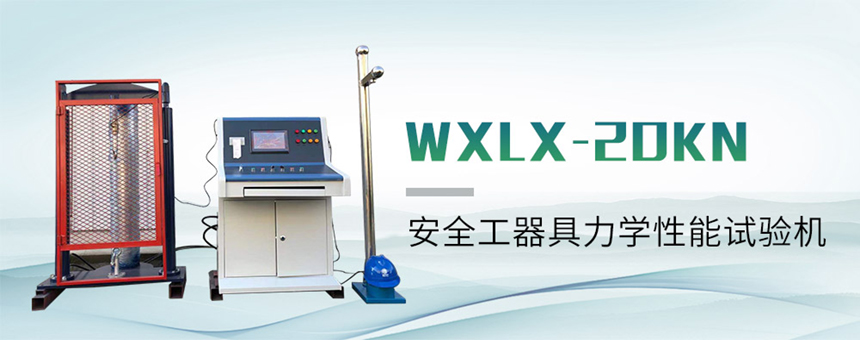

电力安全工器具力学性能试验机
◆ 可进行安全带、脚扣、竹(木)梯、升降板、安全帽等所有电力安全工器具的力学性能测试,包括冲击性能试验,耐穿刺性能试验,静负荷试验等的测试。
◆ 另可自行设定参数做其它软、硬材质(如绳、葫芦等起重工具)的力学性能试验。
◆ 较大拉力可达20kN,满足不同等级的负荷测试。
◆ 测试过程加载平稳,无过冲现象,可切换手动/自动操作,操作起来方便精准,还具有峰值记录。
★ 技术参数
型号 | 配置 | 试验工位 | 电极种类 | 适用范围 |
WXAG-85A | 7寸屏 | 6 | 塑料桶 | 10kv 及以下 |
WXAG-810A | 7寸屏 | 6 | 35kv 及以下 | |
WXAG-815A | 7寸屏 | 6 | 110kv 及以下 | |
输入电压:AC220V ±10% | 输出容量:5KVA(可定制) | |||
低压输出:AC 0~250V | 低压电流:0~25A | |||
高压电压:0~50KV | 计时范围:0~9999s | |||
电压误差范围:<±1.5% | 电流误差范围:<±1.5% | |||
高压泄露电流量程:30.0mA | 泄露电流测量误差:±(1.5%+2个字) | |||
泄露电流分辨率:0.1mA | 环境温度:-20℃ ~50℃ |
