WX-WJF工频无局部放电实验装置

产品分类: 工频无局部放电试验装置

产品特点与用途:全中文界面,操作简单明了,可顺应多种适用场所;采用硬、软件抗干扰技术相结合,抗干扰性强;无局放耐压试验装置适用于对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验;无局放耐压试验装置 参考标准:DL/T 848.3-2004

订购热线:15172499955

立即咨询

 产品概述

        WX-WJF工频无局部放电实验装置简介:适用于供配电系统,电力变压器制造厂、工矿企业、科研部门等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中必不可少的重要设备。广泛应用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量,产品的型式试验,绝缘的运行监督等。

本仪器检测灵敏度高,试样电容覆盖范围广,适用试品范围广,输入单元(检测阻抗) 配电齐全,频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量;指针式表头和数字式表头同时显示,指针式表头能按需方便地选择对数刻度或线性刻度指示。

1.全中文界面,操作简单明了,可顺应多种使用场所;

2.轻触式按键操作,功能均可经过按键设定,升级了产品的安全性、牢靠性;

3.采用硬、软件抗干扰技术相结合,功能波动,抗掘扰性强

4.暂停功能,自动控制时,此功能可做到在任意点完成升压或降压的暂停,暂停功能可由实验人员灵敏掌握,方便查看试品形态;

5.自动计时功能,自动控制时,当电压自动上升至设定值时,设备自动开始计时,当计时功能到后,显示实验结果,设备自动回到零位;

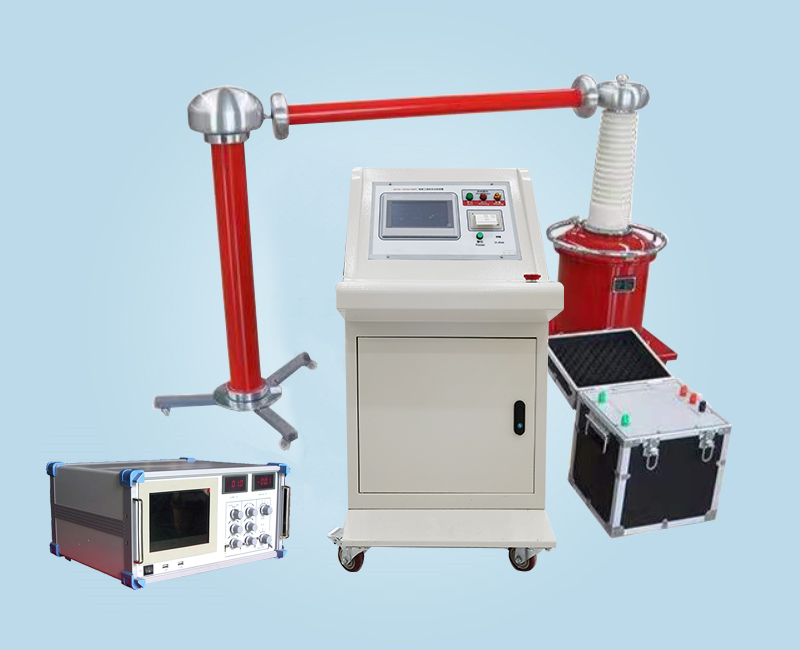

 产品组成

1. 工频耐压试验装置:控制无局放试验变压器输出指定的高电压;

2. 局放检测仪:分析检测被试品产生的放电脉冲,多种方式显示脉冲波形进行分析;

3. 无局放试验变压器:无局放试验变压器主要是为整套试验装置提供稳定的高压电源;

4. 隔离滤波装置:将试验变压器提供的高压电源经过隔离滤波装置变成较纯净的高压电源;

5. 无局放耦合电容器:取得高压电路中的脉冲信号经局放仪检测被试品的局放量;

6. 保护电阻:保护高压试验设备和被试品

 规格参数

型号规格
额定容量(kVA)高压电压(kV)
低压电压顶罩外径x高(mm)重量
WX-YDQW-5/50
5500.22/0.38320x45042
WX-YDQW-50/5050
500.22/0.38850x945
360
WX-YDQW-10/10010100
0.22/0.38570x725
150
WX-YDQW-50/100501000.22/0.38850x1000400
WX-YDQW-100/100100100
0.22/0.38850x1000800
WX-YDQW-15/150151500.22/0.381165x1400500
WX-YDQW-75/150751500.22/0.381350x15701100
WX-YDQW-150/150150
150
0.38/0.61350x15701400
WX-YDQW-20/20020200
0.22/0.381165x1850
760
WX-YDQW-100/200100200
0.22/0.381450x19501800
WX-YDQW-200/200200200
0.38/0.61800x19503100
WX-YDQW-25/25025250
0.22/0.381250x22001250
WX-YDQW-150/250150250
0.38/0.61450x22001900
WX-YDQW-250/250250250
0.38/0.62000x2300
3100
WX-YDQW-500/250500
2503/62000x2600
5800
WX-YDQW-1000/2501000250
3/62200x26008200
WX-YDQW-30/30030
3000.22/0.381350x2300
1350
WX-YDQW-150/3001503000.38/0.61450x2500
2100
WX-YDQW-300/300300300
0.38/0.6
1700x25003700
WX-YDQW-600/300600300
0.6/3
2000x26506100
WX-YDQW-900/3009003003/62000x26507400
WX-YDQW-400/400400400
0.6/31800x35004100
WX-YDQW-800/400800400
3/62200x360011000
WX-YDQW-1200/4001200400
3/62600x420015000
WX-YDQW-1600/4001600400
3/6/102600x420019000
WX-YDQW-150/5001505000.6/32600x45006800
WX-YDQW-250/500250500
0.6/32600x45007800
WX-YDQW-500/500500
5000.6/32600x45009800
WX-YDQW-1000/5001000500
3/63400x510018500
WX-YDQW-2000/5002000500
3/6/103400x510028000
WX-YDQW-165/550165
550
0.6/33400x50009100
WX-YDQW-550/550550550
3/6/103400x500014000
WX-YDQW-1100/55011005503/6/103400x510022000
WX-YDQW-2200/5505500
5503/6/103400x510031000
