电缆交流耐压试验设备选型指南

发布时间2022-07-11人气:1077

       哪种情况下需要采用串联谐振的方法进行耐压试验?

       各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下,由于被试品电容量较大,或者试验电压要求较高,对试验装置的电源容量相应的也有较高的要求,传统的工频耐压装置往往单件体积大,重量重,不便于现场搬运,而且不便于任意组合,灵活性较差。比较好的方法是采用串联谐振的方法进行耐压试验。


       变频串联谐振耐压装置主要针对于10kV、35kV等电缆,110kV及以下电压等级GIS,开关、互感器、刀闸等变电站设备。

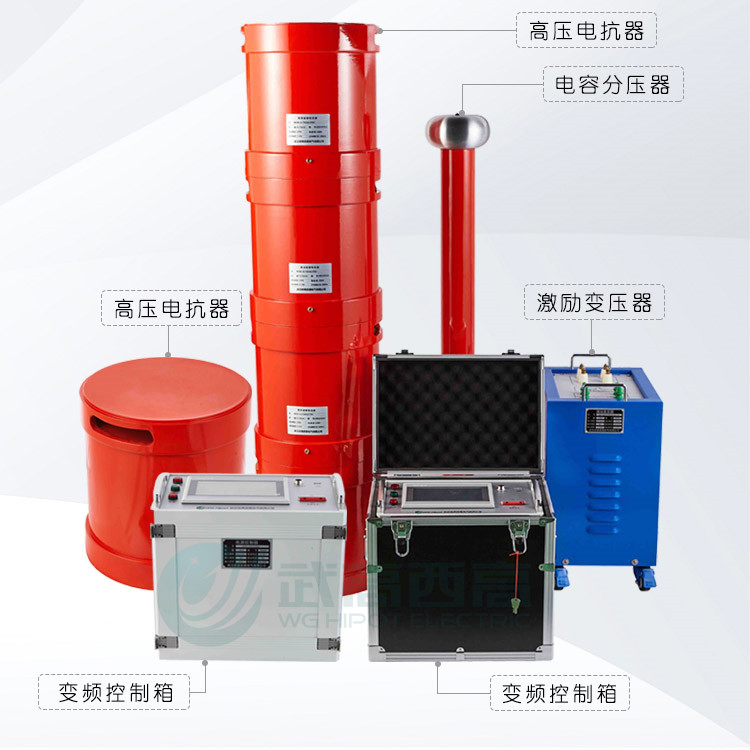

       变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振,在被试品上获得高电压、大电流。电抗器采用多只分开设计,即可满足高电压、小电流的设备试验条件要求,又能满足像10kV电缆等低电压交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

       变频串联谐振试验不同于一般通用的试验仪器,最大的特点是同一套设备可以用于不同电气设备的交流耐压试验如交联电缆、变压器、GIS、电动机和发电机等,除了本选型目录给出系列典型常用型号供用户选择外,通常需要根据用户的试品范围和试验要求进行配置方案的设计,满足不同地区、不同用户、不同试品的试验要求。


       电缆交流耐压试验设备选型指南


产品型号名称

试品对象适用范围

产品基本配置

变频电源1台

励磁变压器1台

谐振电抗器

分压器1台

WXTF-108/108/54

31500kVA/35kV及以下电力变压器

6kW

6kVA

27kV/1A
4台

100kV

10kV/35KV断路器及闭母线、绝缘子

10kV(300 m㎡)电缆2000m

35kV(300 m㎡)电缆800m

WXTF-135/108

10kV(300 m㎡)电缆3000m

7.5kW

7.5kVA

27kV/1.25A
4台

100kV

35kV(300 m㎡)电缆1000m

35kV开关,绝缘子等

WXTF-216/108

35kV(300 m㎡)电缆1500m

10kW

10kVA

27kV/2A
4台

100kV

10kV(300 m㎡)电缆4000m

35kV断路器、GIS,隔离开关,CT,PT等

WXTF-216/216

110kV断路器及GIS

10kW

10kVA

36kV/1A
6台

200kV

35kV断路器、GIS,隔离开关,CT,PT等

35kV(300 m㎡)电缆1200m

10kV(300 m㎡)电缆4000m

63000kVA/110kV及以下电力变压器

WXTF-270/270

63000kVA /110kV及以下电力变压器

15kW

15kVA

45kV/1A
6台

270kV

35kV(300 m㎡)电缆1000m

10kV(300 m㎡)电缆3000m

110kV断路器、GIS,开关,线路绝缘子等

WXTF-648/270/135

110kV(300 m㎡)电缆1000m

25kW

25kVA

45kV/1.6A
9台

300kV

35kV(300 m㎡)电缆2000m

10kV(300 m㎡)电缆4000m

63000kVA /110kV及以下电力变压器

110kV断路器、GIS,开关,线路绝缘子等

WXTF-810/270

110kV套管、GIS、支柱绝缘子、隔离开关

30kW

30kVA

45kV/2A
9台

300kV

330kV/370MVA以下变压器中性点耐压

110KV(630 m㎡)电缆1000m

35kv(400 m㎡)电缆2000m

10kV(300 m㎡)电缆4000m

100MW/110kV及以下全绝缘主变压器

10kV/135MW火力发电机交流耐压试验

WXTF-405/108

10kV(300 m㎡)电缆5000m

24kW

24kVA

27kV/2.5A
6台

100kV
