WX3128 5KV绝缘电阻测试仪
产品分类： 绝缘及接地电阻测试仪
一、产品简介WX3128绝缘电阻测试仪，又名高压绝缘电阻测试仪、兆欧表、高压兆欧表、数字式高压兆欧表等，此外兼顾电介质放电测试、外部电压测试、步进电压测试，多种测试模式适用于多种应用场景。本仪表采用箱式设计，箱体及面板采用塑料模具注塑成型，确保高绝缘性，5.6寸彩色LCD屏，中英文双语操作界面，简洁的按键设计让
订购热线：15172499955
立即咨询一、产品简介
WX3128绝缘电阻测试仪，又名高压绝缘电阻测试仪、兆欧表、高压兆欧表、数字式高压兆欧表等，此外兼顾电介质放电测试、外部电压测试、步进电压测试，多种测试模式适用于多种应用场景。本仪表采用箱式设计，箱体及面板采用塑料模具注塑成型，确保高绝缘性，5.6寸彩色LCD屏，中英文双语操作界面，简洁的按键设计让用户轻松掌握仪器的使用，同时还具有数据存储、查阅、保持、传输等功能。
本仪表的测量分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强，且具有防震、防尘、防潮结构，是电力、通讯、建筑、气象、机房、油田、院校、工矿企业等领域常用的仪表。
本仪表内含高精度微电流测量系统、数字升压系统、自动放电电路。测量接线简单，仅需一条高压线和一条信号线连接被测物即可测量。为了消除测试过程中产生的泄露电流，需要连接绿色端口的屏蔽线，能有效减少测试过程中带来的测量误差。
对绝缘电阻进行测试是判断电气设备或绝缘材料的绝缘是否合格有效的一种定性测试。用于测量各种绝缘材料的电阻值，如套管绝缘、变压器绝缘、电动机或发电机绝缘、电缆及电器设备等的绝缘电阻，其中测试得出的极化指数和吸收比可以用来判断被测设备的绝缘受潮情况。
APP是自主研发的一款集成了对测量数据的记录、管理、生成报告等综合信息管理功能的APP，与仪表配套使用，实现GPS定位功能、上传现场图片、上传测试数据、生成数据曲线、报告生成、数据导出等，具有人性化的工程向导功能，使用方便。便捷的数据上传处理与仪表的蓝牙控制，极大提高检验人员的工作效率。

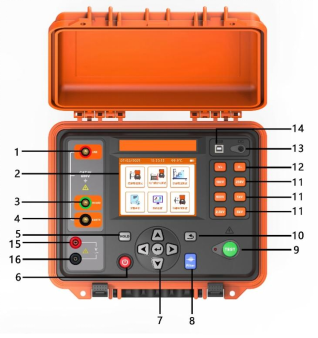

二、产品结构
1. 红色LINE端 2. LCD
3. 绿色GUARD端 4. 黑色EARTH端
5. HOLD键 6. 开关机键
7. 上、下、左、右、确定键 8. 滤波键
9. TEST(测试键)和测试指示灯 10. 返回键
11. 电压档位 12. 电压步进值调节
13. 充电接口(DC) 14. USB接口
15. 电压测试端口(+) 16.电压测试端口(-)
三、技术规格
1．绝缘电阻测试量程和精度
输出电压 | 测量范围 | 精 度 |
100V直流 | 0.01MΩ~5.00GΩ | ±3%rdg±5dgt |
5.00GΩ~200GΩ | ±15%rdg±5dgt | |
250V直流 | 0.01MΩ~10.0GΩ | ±3%rdg±5dgt |
10.0GΩ~500GΩ | ±15%rdg±5dgt | |
500V直流 | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
25.0GΩ~1.00TΩ | ±15%rdg±5dgt | |
1.00V直流 | 0.01MΩ~50.0GΩ | ±3%rdg±5dgt |
50.0GΩ~2.00TΩ | ±15%rdg±5dgt | |
2.50kV直流 | 0.01MΩ~100GΩ | ±3%rdg±5dgt |
100GΩ~5.00TΩ | ±15%rdg±5dgt | |
5.0kV直流 | 0.01MΩ~200GΩ | ±3%rdg±5dgt |
200GΩ~10.0TΩ | ±15%rdg±5dgt | |
输出电压最大偏离量：10% | ||
2．交直流电压量程和精度
测量范围 | 精 度 | |
交流电压 | 1V~1000V 50/60Hz | ±2%rdg±5dgt |
直流电压 | 1V~1000V | ±2%rdg±5dgt |
3．一般规格
